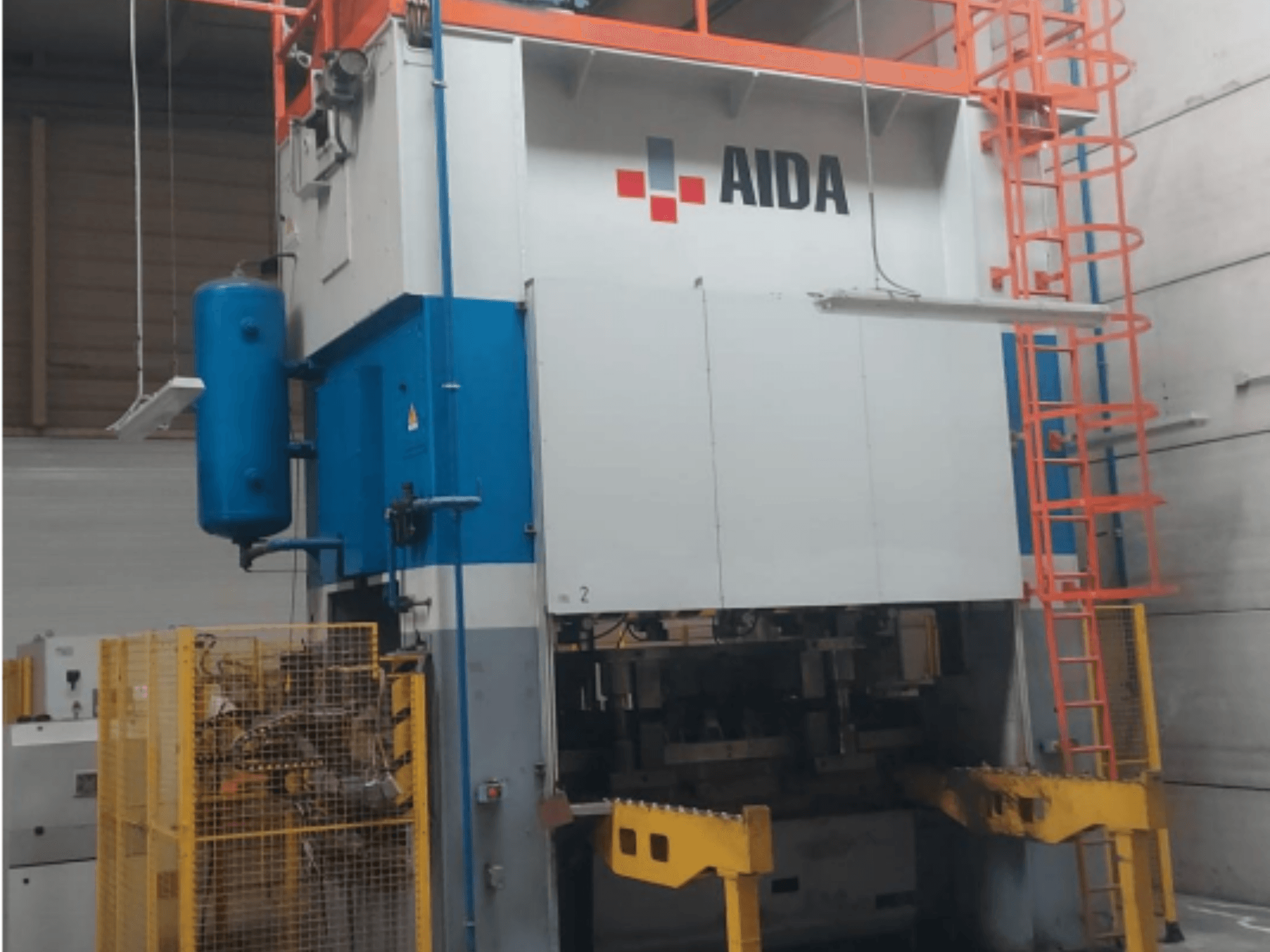

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Temel teknik veriler:

• Pres kapasitesi: 315 ton

• Nominal pres kuvveti: 3.150 kN

• Nominal kapasite noktası: Alt Ölü Nokta'nın (BDC) 12,7 mm üstü

• Normal krank mili durdurma konumu: Üst Ölü Nokta (TDC)

• Strok uzunluğu: 250 mm

• Kızak ayarı: 160 mm

• Kapatma yüksekliği: 700 mm

• Kızak hızı: 15–40 strok/dk

• Maksimum volan hızı: 628,5 rpm

• Maksimum debriyaj devreye girme sayısı: 24 devreye girme/dk

• Durma süresi: 0,386 s

• Güvenlik mesafesi: 618 mm

Kalıp ve çalışma alanı:

• Maksimum kalıp boyutu: 2.250 × 750 mm

• Kızak üzerindeki maksimum kalıp ağırlığı: 10.200 kg

Makine yapısı:

• Çerçeve tasarımı: Çift dik (düz kenarlı) çerçeve

• Tahrik sistemi: Çift bağlantı kolu (çift pitman)

• Kızak kılavuzu: Kılavuzlu kızak

• Hareket türü: Mekanik kranklı pres

• Kızak hareketi: Dikey ileri-geri hareket

• Ana eksen hareketi: Döner krank mili tahriki

• Piston ayarı: Motorlu kızak ayarı

Yastık sistemi:

• Tip: Entegre çekme yastığı

• Maksimum tampon kuvveti: 0,6 MPa'da 3.450 daN

Sistemler ve güvenlik:

• Denge silindirleri: Evet

• Denge kuvveti: 6 bar'da 102 kN

• Debriyaj ve fren sistemi: Pnömatik

• Yağlama sistemi: Merkezi otomatik yağlama

• Güvenlik sistemi: Entegre

• Operatör koruması: Dahil

• Otomasyona hazır: Evet

Performans ve güvenlik notları:

• Yüksek rijitlikli çift dikme çerçeve yapısı

• Geliştirilmiş kızak paralelliği ve yük dağılımı için çift pitman tahriki

• Güvenilir çalışma ve hızlı durdurma için pnömatik debriyaj-fren

• Otomatik besleme ve transfer sistemleriyle entegrasyon için tasarlanmıştır

Yardımcı sistemler:

• Denge silindirleri: evet (6 barda 102 kN denge kuvveti) (Dahil)

• Debriyaj ve fren sistemi: pnömatik (Dahil)

• Yağlama sistemi: merkezi otomatik yağlama (Dahil)

• Çekme yastığı: entegre (Dahil)

• Güvenlik sistemi: entegre (Dahil)

• Operatör koruması: evet (Dahil)

• Otomasyona hazır: evet (Dahil)

• Diğer isteğe bağlı ekipmanlar: Dahil değildir
