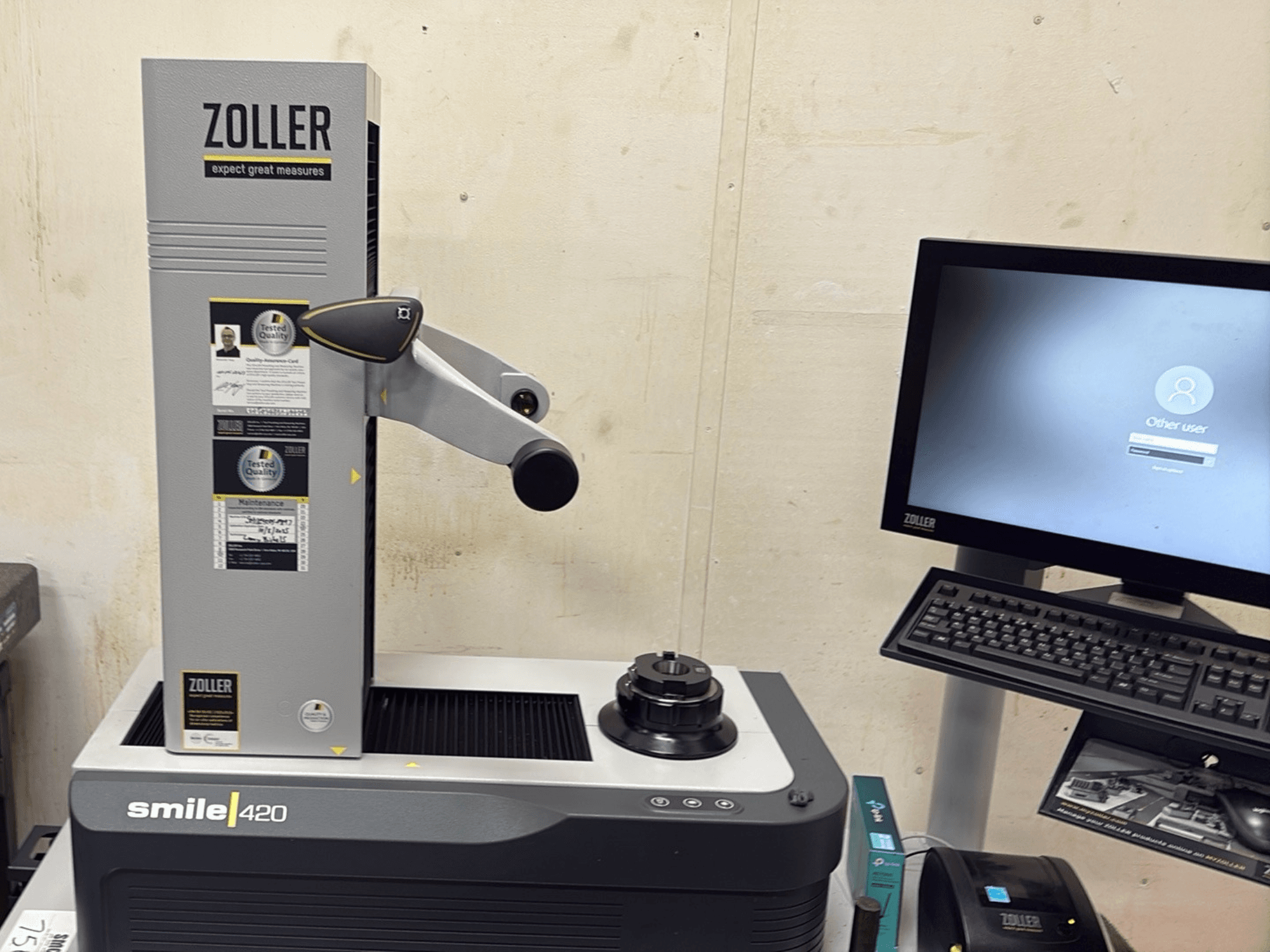

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Konstrüksiyon: Hafif alaşımlı ölçüm kolonu, ergonomik tasarım, atölyeye hazır

• Ölçüm kapasitesi:

  • Maksimum takım çapı: 420 mm

  • Maksimum takım uzunluğu (Z): 420 / 600 / 800 mm (not: 800 mm için masa sistemi gereklidir)

  • Ölçüm aralığı X: 210 mm

  • Çıtçıt çapı: 100 mm

• Doğruluk:

  • Ekran çözünürlüğü: 1 µm

  • Hassasiyet: 2 µm

  • Konsantriklik: 2 µm

  • Nominal değer ayar hassasiyeti: 2 µm

• Eksenler:

  • Konfigürasyona bağlı olarak 3 eksene kadar: Z (uzunlamasına), X (enine), C (mil)

  • Bazı iş mili tiplerinde isteğe bağlı C ekseni motorizasyonu

• Eksen tahrik seçenekleri:

  • ZOLLER eQ tek elle kullanılan cihaz aracılığıyla manuel

  • Manuel ince ayar (isteğe bağlı)

  • Z/X/C eksenlerinin tam CNC kontrolü (opsiyonel)

• İş mili seçenekleri (yüksek hassasiyetli):

  • PCS iş mili (güç bağlama sistemi) ile uyumludur: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, Hydro mandrenler D32-D63

  • SK50 yüksek hassasiyetli iş mili

  • HGV-UZ üniversal iş mili

• İş mili fonksiyonları (opsiyonel):

  • Otomatik Odaklama

  • ROD - iş mili döner kodlayıcı

  • Uzunluk sınır sistemi "aszm" (doğrusal veya döner)

• Optik sistem (standart optik taşıyıcı):

  • İletilen ışık kamerası

  • Görüş alanı: 7,3 × 6,7 mm

  • Çalışma mesafesi: 100 mm

  • Sensör: 1/3" CCD monokrom

  • Son teknoloji 12 kırmızı LED ile denetim

Ek ekipman

• Tabla sistemi (800 mm takım uzunluğu elde etmek için gereklidir)
