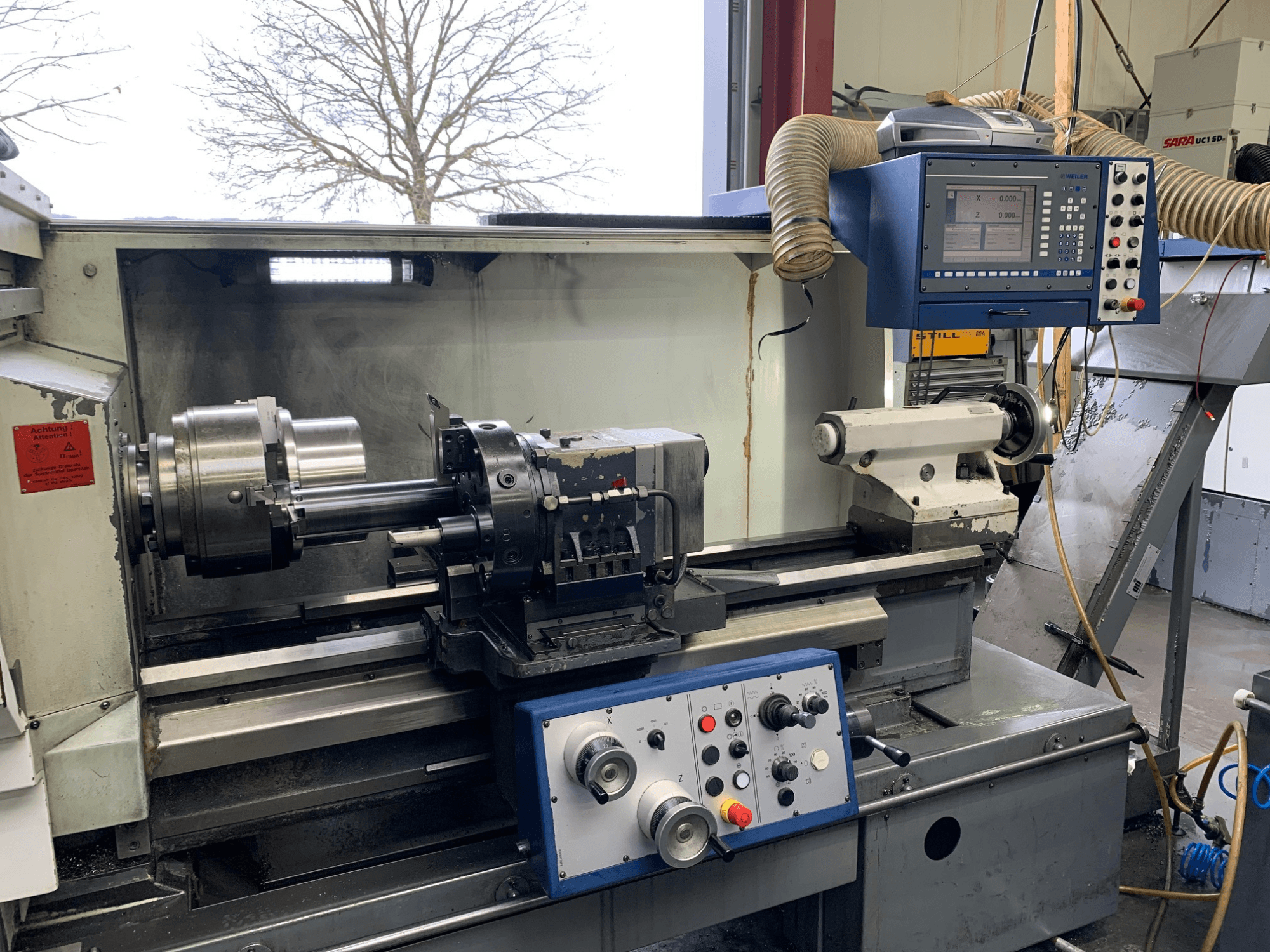

Weiler - E55X1000 DE-TUR-WEI-2004-00001

• Toplam bağlı yük: 20 kW

• Toplam güç gereksinimi: 27 kVA

• İç koniklik: metrik 90

• Ön rulmanda mil çapı: 120 mm

• İş mili deliği: 83 mm

• Flanş çapı: 500 mm

• Maksimum ayna çapı: 315 mm

• Maksimum tork: 1600 Nm

• Takım sistemi: taret (VDI 40)

• Takım sapı boyutu: 32 x 25 mm

• Uzunlamasına slayt sayısı: 1

• Çapraz slayt sayısı: 1

• Merkez mesafesi: 1100 / 2100 mm

• Çapraz hareket: 340 mm

• Punta konikliği: MK 5

• Punta frezesi çapı: 80 mm

• Punta quill stroku: 200 mm

• Maksimum punta hareketi: 1000 / 2000 mm

• Boylamasına ilerleme hızı: 0,001 - 20 mm/dev

• Çapraz ilerleme hızı: 0,001 - 20 mm/dev

• Boylamasına hızlı travers: 10 m/dak

• Hızlı çapraz travers: 5 m/dak

• Boylamasına besleme kuvveti: 10000 N

• Çapraz besleme kuvveti: 7000 N

• Metrik diş aralığı: 0,1 - 250 mm

• Whitworth diş aralığı: 1/4 - 56 diş/inç

• Modül aralığı: 0.125 - 28

• DP aralığı: 0.05 - 48

• Maksimum kesme kesiti: 2,25 mm²

• Kesme hızı: 140 m/dak

• Vites kademesi I: %100 görev döngüsünde 89 dev/dak

• Vites kademesi II: %100 görev döngüsünde 355 dev/dak

• Soğutma sıvısı tüketimi (normal): 0,4 bar'da 30 l/dakika

• Soğutma sıvısı tüketimi (arttı): 3,5 bar'da 30 l/dak

• Gürültü seviyesi: 80 dB(A)

• Elektriksel:

  • Çalışma gerilimi: 400 V

  • Kontrol gerilimi: DC 24 V

  • Bağlı yük: 30 kVA

  • Nominal akım: 43 A

  • Frekans: 50 Hz

  • Ana sigortalar: 50 A

• Durum notu: Vites kademeleri arasında geçiş yapan küçük bir aktüatör arızalıdır; her iki vites kademesi de çalışmaktadır.

Ek ekipman

• Talaş konveyörü
