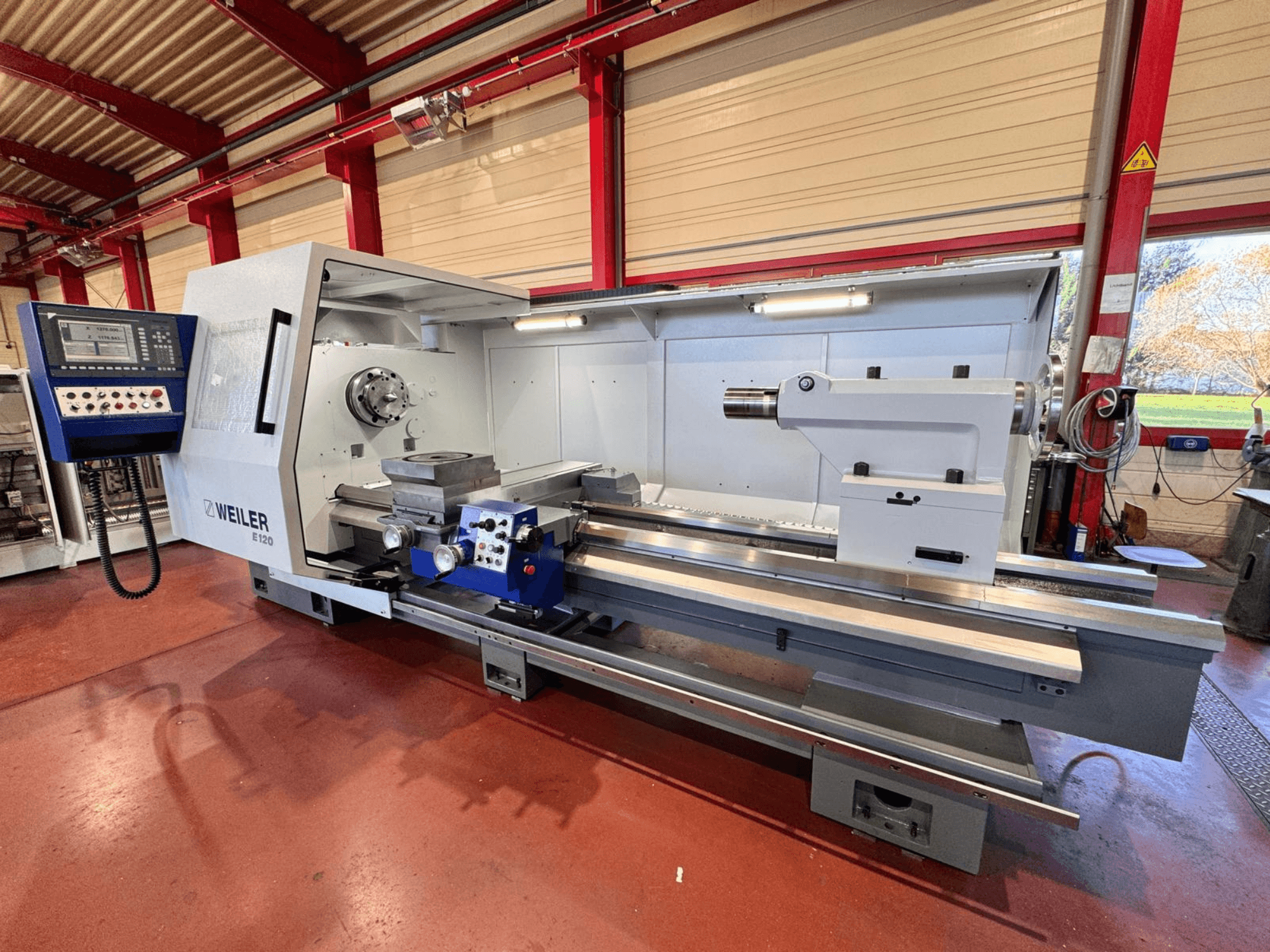

Weiler - E120x3000DE-TUR-WEI-2001-00002

• 2025 yılında tamamen yenilenecek

• Çalışma alanı:

  • Merkez mesafesi: 3000 mm

  • Merkez yüksekliği: 600 mm

  • Yatak üzerinden dönüş çapı: 1200 mm

  • Çapraz kızak üzerinde dönüş çapı: 830 mm

  • Çapraz kızak hareket mesafesi: 590 mm

  • Yatak kızak kılavuz uzunluğu: 860 mm

  • Tornalama takımı kesiti (Y x G): 40 x 40 mm

  • Takım tutucu: Parat boyut 4

• Tornalama mili:

  • Mil kafası DIN 55027 / 55026, boyut 15

  • Mil deliği: 165 mm

  • Ana mil konisi: metrik 171

• Ana tahrik:

  • Tahrik gücü (60% / 100% ED): 45 / 37 kW

  • Maks. iş mili torku: 8000 Nm

  • Hız aralığı 1. vites kademesi: 1–280 rpm

  • 2. vites kademesi hız aralığı: 4–900 rpm

• Punta:

  • Tara çubuğu çapı: 140 mm

  • Kılavuz stroku: 300 mm

  • Kılavuz iç konikliği: MK 6

• Makine boyutları ve ağırlığı:

  • Toplam uzunluk: 5400 mm (talaş konveyörü hariç), 6535 mm (talaş konveyörü dahil)

  • Toplam genişlik: 2600 mm

  • Toplam yükseklik: 2120 mm

  • Makine ağırlığı: 11.500 kg

• Revizyon hizmetleri:

  • Tüm yatak kılavuzlarının sertleştirilmesi ve taşlanması

  • Punta kılavuzlarının taşlanması

  • Tüm yatak ve çapraz kızak grubunun revizyonu (tüm kılavuz yollarının taşlanması/kazınması)

  • Yatak kızaklarının kayma kaplamasının yenilenmesi

  • Kilit kanalları ve alt kılavuzların yenilenmesi veya yeniden kaplanması

  • Tüm sileceklerin yenilenmesi

  • Tüm kayışların değiştirilmesi

  • Başlıktaki ana mil grubunun revizyonu

  • Rulmanlar dahil X ekseninin yenilenmesi

  • Rulmanlar dahil Z ekseninin yenilenmesi

  • Punta milinin revizyonu (MK 6 konik yeniden taşlama), iş mili ve somunun değiştirilmesi

  • Takım sisteminin ayarlanması

  • Ana iş mili motorunun değiştirilmesi

  • Yardımcı motorların kontrolü (X ve Z eksenleri)

  • Mevcut güvenlik cihazlarının revizyonu (kayan kapak/çene koruyucu)

  • Tüm döner, mafsal ve limit anahtarlarının değiştirilmesi

  • İş mili ve el çarkı enkoderinin değiştirilmesi

  • Çalışma alanındaki hareketli kabloların ve soğutma sıvısı hortumlarının değiştirilmesi

  • Merkezi yağlama ünitesinin değiştirilmesi

  • Enerji zincirlerinin yenilenmesi

  • Teknik şartnamelere uygun boyama (standart dokulu bazalt ve açık gri)

  • DIN 8605'e göre makinenin montajı ve geometrik kontrolü

Ek donanım

• Çeşitli çeneli 1 adet kullanılmış torna mandreni Ø630 mm

• 1 adet kullanılmış yüz plakası Ø1100

• 1 adet kullanılmış sabit dayama, maks. Ø300

• 1 adet kullanılmış talaş konveyörü
