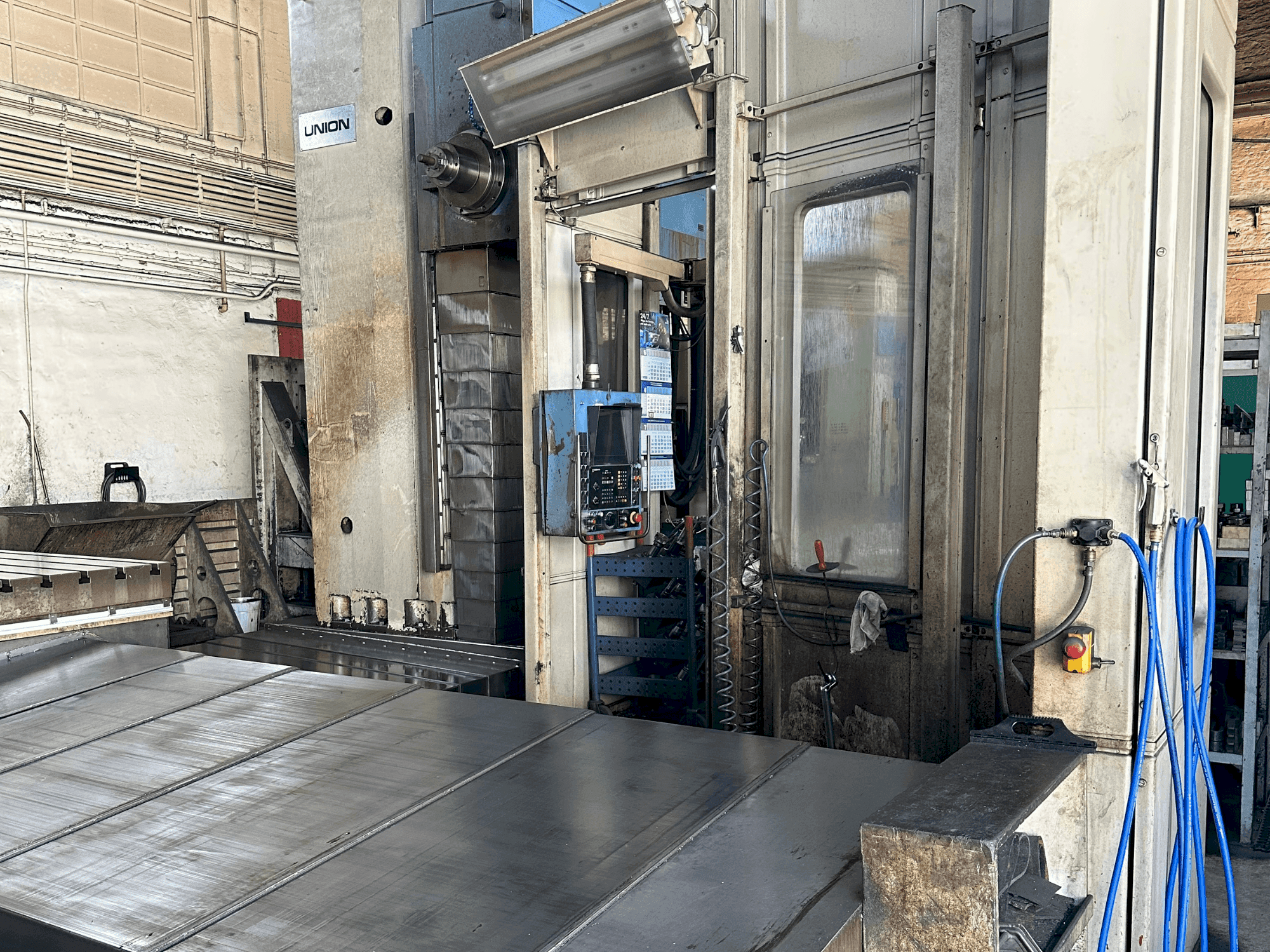

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Ekstra bilgi

Hareket Yolları: Mil kafasının dikey hareketi (Y ekseni): 1600 mm (2000). Standın uzunlamasına hareketi (Z ekseni): 1000 mm (1600). Delme milinin hareketi (W ekseni): 700 mm. İlerleme Hızları: Y ve Z eksenleri için sürekli ilerleme: 1 ila 7099 mm/dak. Mil: Takım sıkma kuvveti: 25000 N. Maksimum delme çapı: 500 mm. Elektrik Sistemi: Şebeke gerilimi: 380 VAC ± %10 (diğer gerilimler mümkündür). Frekans: 50 Hz ± %2. Bağlantı gücü: BFK boyutu 130: 80 kW. BFK boyutu 150: 100 kW. Birincil sigorta koruması: 200 A (380 VAC'de). Hidrolik Sistem: Tüm basınç akışının üretimini, işlenmesini ve dağıtımını içerir. Depolama istasyonlu ayrı bir hidrolik ünitede bulunur. Sıkma Yüzeyi: 1250 x 1600 mm. 1600 x 2000 mm. Maksimum Sıkma Yükü: Eşit yük dağılımı: Sırasıyla 8000 kg ve 12500 kg. Eşit olmayan yük dağılımı (tabla yüzeyinin yarısında): Sırasıyla 4000 kg ve 6000 kg. Maksimum Kütle Atalet Momenti: 3000 kgm² ve 7000 kgm². Maksimum Yükleme Torku: Sıkma tablası kilitliyken 19000 N ve 35000 N. İlerleme ve Hızlı Hareket: Sürekli ilerleme (X ekseni): 1 ila 7099 mm/dak. Hızlı hareket (X ekseni): 7100 mm/dak. İnterpolasyon: Doğrusal ve dairesel. 3D interpolasyon. Helisel interpolasyon. Silindir interpolasyonu. Programlama: Giriş hassasiyeti: Doğrusal eksenler için 0,001 mm ve döner eksenler için 0,001°. Merkezi program belleği: 3100 NC cümlesi. Ek Özellikler: 99 çift (uzunluk ve yarıçap) için takım düzeltme. 8 işleme çevrimi ve 200 serbest alt program. İşlemeye paralel program simülasyonu ve G/Ç. Servis ve sorun giderme için kapsamlı teşhis sistemi.
