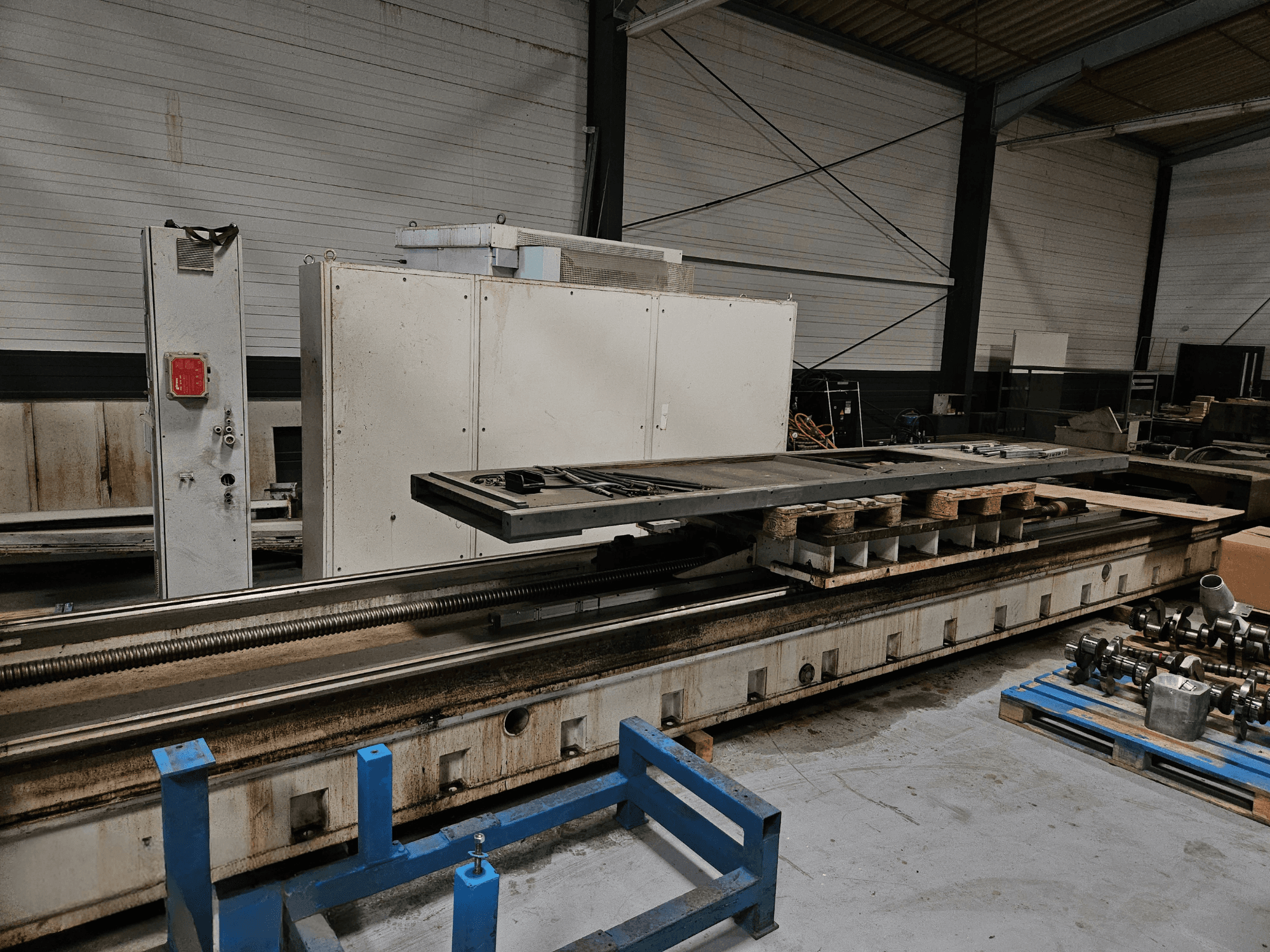

SHW - UFZ 6LDE-MIL-SHW-2008-00001

İş mili çalışma süresi: 12.897 saat

Hidrolik çalışma süresi: 43,912 saat

• W ekseni hareketi: 1500 mm

• Dijital besleme sürücüleri

  • X ekseni: 2-20000 mm/dak

  • Y ekseni: 2-24000 mm/dak

  • Z ekseni: 2-24000 mm/dak

• Hızlı travers

  • X ekseni: 20000 mm/dak

  • Y ekseni: 24000 mm/dak

  • Z ekseni: 24000 mm/dak

• Mil

  • Kafa: Otomatik üniversal freze kafası

  • Ana iş mili motoru: Siemens 1PH7 167

  • Şanzıman: ZF 2K300 / SEW FF37 / FA47 B / KA Z37

  • Tekrarlanabilirlik: ±0,002 mm

  • İş Mili Hızı (60 dakika Maks.): 3200 rpm

  • İş Mili Hızı (15 dakika Maks.): 4000 rpm

• Takım değiştirici

  • Tip Otomatik

  • Kapasite: 150 alet

  • Maksimum takım uzunluğu: 400 mm

  • Maksimum alet ağırlığı: 25 kg

  • Takım konikliği: SK50 DIN 69871

  • İstasyon: Teslim alma istasyonu

• Masa/plakalar

  • Sıkıştırma plakası yüzeyi: 3600 x 3750 mm

• Elektronik ve kontrol

  • Kontrol paneli: Çalışma platformuna entegre CNC

  • Servo motorlar: Siemens 1FT6 serisi

  • Sürücüler/regülatörler: Indramat ECOdrive 3

  • Ölçüm sistemleri: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425

  • Elektronik basınç şalteri: ifm PN 5, PN 7

• Güç kaynağı

  • Gerilim: 400 V, 3 fazlı, 50 Hz

  • Güç bağlantısı: yaklaşık 80 kVA

  • Ana sigorta: 160 A (yavaş üflemeli)

  • İletken kesiti: 70 mm²

• Pnömatik ve hidrolik

  • Basınç: 4-6 bar

  • Bağlantı: G1/4

  • Hava tüketimi: yaklaşık 320-400 l

  • Valf terminali: Festo CP10+

  • Hidrolik sistem: Bosch 1 x 50 l akümülatör ile

Ek ekipman

• CNC döner tabla ünitesi: Demmeler DRTN

  • Masa yüzeyi: 2000 x 1800 mm

  • Maksimum dönüş hızı: 4 dak^-1

• Çarpışma izleme: Brankamp Typ CMS (1 kanallı)

• Emniyet freni: Mayr Tip 891...

• Soğutma ünitesi: Schimpke DK 38 V / BKW SK 250D

• Soğutma sıvısı filtresi: Knoll KF110/1100

• Yağ filtresi: ARGO D 062-156

• Talaş konveyörü: Richter SP 250/63 (x2)

• Ölçüm sistemi: m&h 20.10 Set Multi SK50 / m&h 35.10 TS fiş

• Yağlama: Otomatik

• Makine muhafazası: 3 taraflı
