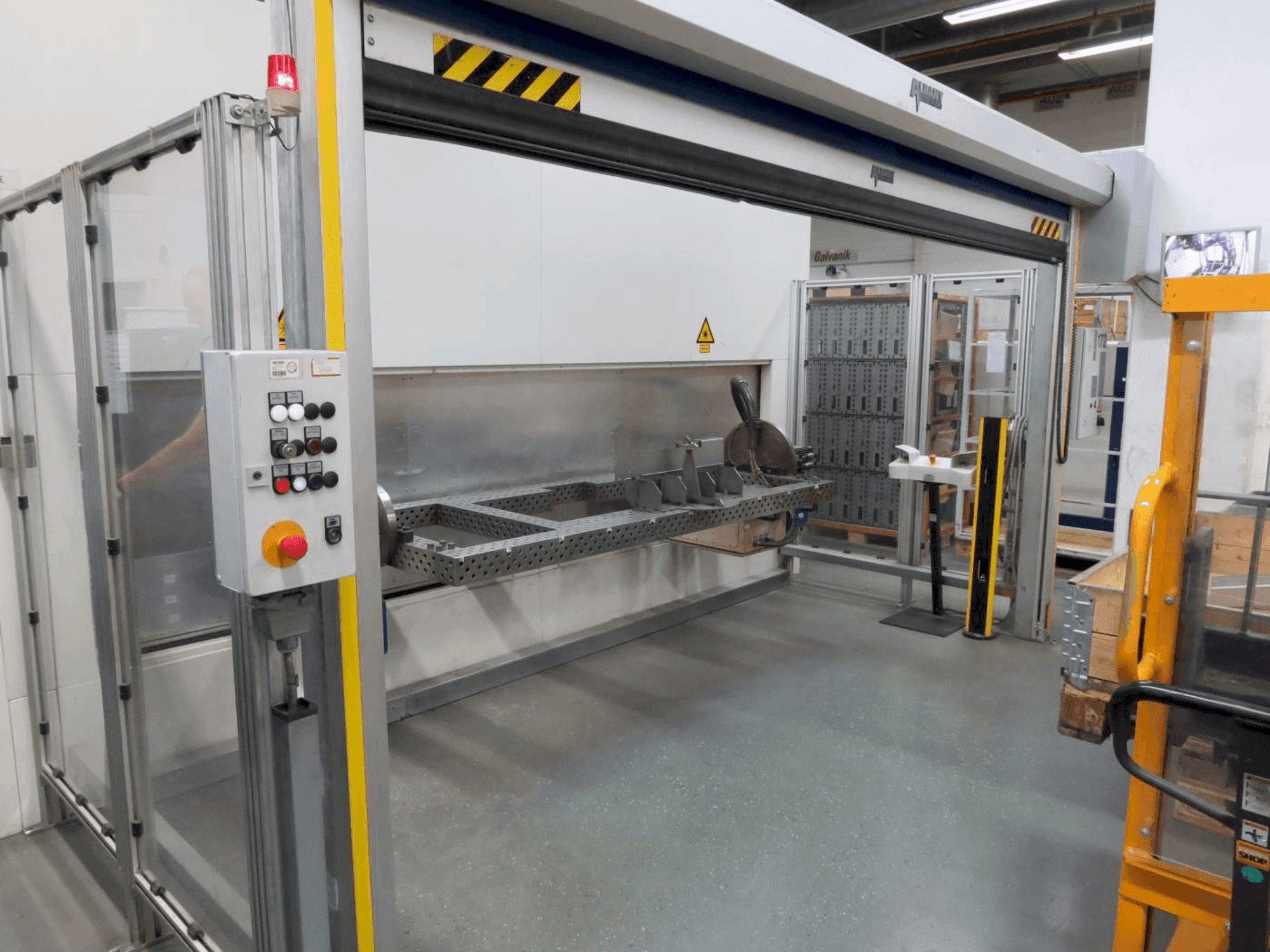

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Ek ekipman

• Sıkıştırma masasının boyutları (X x Y) 2400x1000 mm'dir.

Makine Faydaları

Niteliksel Makine Faydalari

• Çatısı, ccd kamerası, siyah-beyaz monitörü, ayarlanabilir artı işareti, 30 m uzunluğunda kamera besleme kablosu ve 10 m uzunluğunda bnc video kablosu bulunan lazer ışığına dayanıklı koruyucu kabin.
• Odak uzaklığı f = 200 mm olan lens, koruyucu camın kolayca değiştirilmesi için koruyucu cam kaseti
• Işın yönlendirme ve şekillendirme, laval crossjet ile optik koruma, mafsallı kinematik ile altı eksenli endüstriyel robot mekaniği
• Lazer kaynağı için beo 7000210p işleme optiği, belirtilen taşıma kapasitesi ve 30 kg'lık atalet momentleri için tasarlanmıştır
• Ana zaman bileşenlerinin paralel yüklenmesi ve boşaltılması, asılı robotlu robot hücresinin tasarımı.
• Maksimum 4 lazer ışık kablosuna kadar genişletilebilir, odak dışılaştırma ve kamerayla gözlem ile 0° kolimasyon.
• Plazma sensör tutuculu pilot lazer, lazer işletimi aracılığıyla pilot lazerin kontrolü
• Winlas lazer programlama yazılımı. 99 lazer programı için depolama seçeneği.
• Çıkış gücü: İş parçasında 3000 watt, 1000 watt kontrol rezerviyle toplamda 4000 watt
• Hızlı anahtarlamalı (50 ms anahtarlama süresi) 1 lazer ışık kablosu için optik kurulumu, optik kurulumu

Teknik Makine Faydalari

• Lazer cihazı, ışın yönlendirme ve şekillendirme trumpf nd:yag laser hl 3006 d, lazer ışık kablosu llk-b 06, uzunluk 40 m
• Her biri karşı yataklı ve 2000 mm net sıkıştırma genişliğine sahip 2 nc döner eksen
• Bileşenleri içeri ve dışarı döndürmek için 1 ana döner eksen, handte sf - l4000 tipi
• Kabin genişliğine kadar panjur sayesinde dönüş alanının korunması
• Koruyucu cam, medya besleme plakası çıkarma sistemi, robot uyumlu
• Koruyucu kabine, yazılıma ışık geçirmez entegrasyon
• Bileşen konumlayıcı: iki bileşenli sıkıştırma cihazlarını tutmak için çift dönüşlü konumlayıcı dwpv 500ms
• Kuka kr 30/ ha (yüksek doğruluk) robot, kr c2 denetleyicili, bnc video kablosu, 10 m uzunluğunda
• Fiber çapı 600 mm, hava hacmi 4000 m3/saat, entegre, otomatik söndürme sistemi
• Zemin alanı gereksinimi dahil. Döndürme konumlayıcı: (uxg): 4800mm x 4300mm

Ekstra bilgi

Makinede tel besleme ünitesi yok // Makine hala güçte
