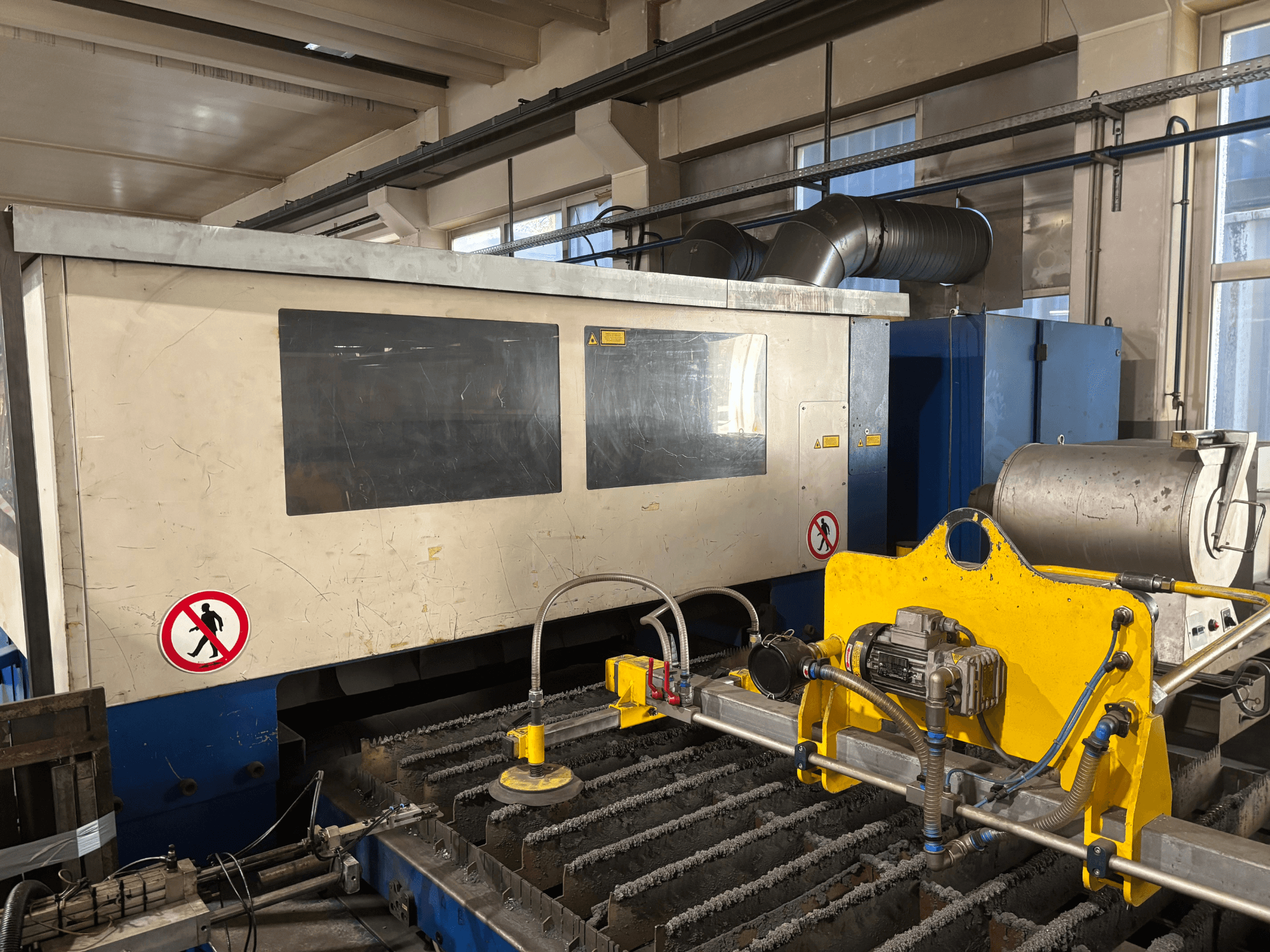

TRUMPF - Trumatic L3030 DE-CUT-TRU-2001-00001

• Elektrik

  • Besleme gerilimi: 400 V

  • Fazlar: 3 fazlı AC

  • Frekans: 50 Hz

  • Nominal güç: 73 kVA

  • Nominal akım: 105 A

  • Maksimum sigorta koruması: 125 A

  • Kontrol gerilimi: 24 V DC

• Kontrol

  • Kontrol sistemi: TRUMPF TASC3 lazer kontrollü Siemens Sinumerik 840D (CNC)

  • Kontrol yazılımı sürümü: 2.4

• Lazer performansı

  • CW modu gücü:

    • 100%: 3208 W

    • 85%: 2756 W

    • 75%: 2407 W

  • Darbeli (5 kHz) güç:

    • 100%: 3208 W

    • 75%: 2416 W

    • 50%: 1610 W

    • 25%: 810 W

    • 10%: 328 W

    • 5%: 157 W

    • 1%: 0 W

• RF/sürücü

  • Yansıtılan RF gücü: 0,3 kW

  • Maksimum CW RF genliği: %100

  • Anahtarlama frekansı (CW): 50 kHz

  • Maksimum darbe gerilimi: 10.000 V

• Basınç ve sızıntı

  • Çalışma basıncı sınırları: 20.01-27.00 kPa

  • Maksimum türbin basıncı: 200 hPa

  • Sızıntı oranı: 0,04 hPa/dak

• Termal/CPU

  • Maksimum CPU sıcaklığı: 49 °C

  • Gerçek CPU sıcaklığı: 43 °C

• Optik/Hizalama

  • Maksimum ışın hizalama süresi: 600 sn

• Saatler

  • Lazer çalışma saatleri: 65,000 h

Ek ekipman

• RIEDEL soğutucu (soğutma sistemi) (2001), Tip: L 15/21 TR3

  • Besleme gerilimi: 400 V

  • Fazlar: 3 fazlı

  • Frekans: 50 Hz

  • Nominal akım: 42 A

  • Koruma sınıfı: IP54

  • Soğutucu akışkan: R134a

  • Soğutucu akışkan şarjı: 11,5 kg

  • Maksimum su basıncı: 20,2 bar
