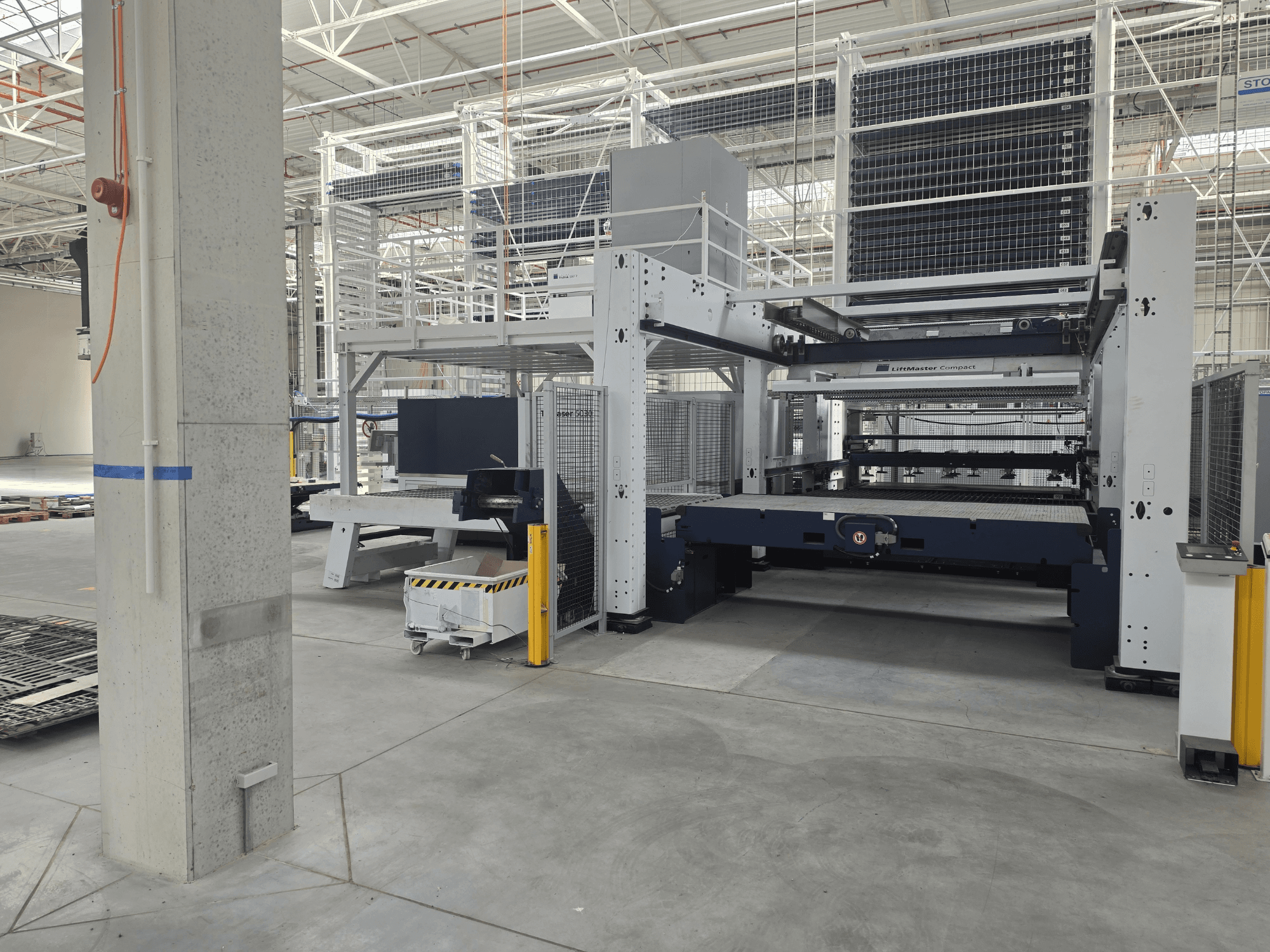

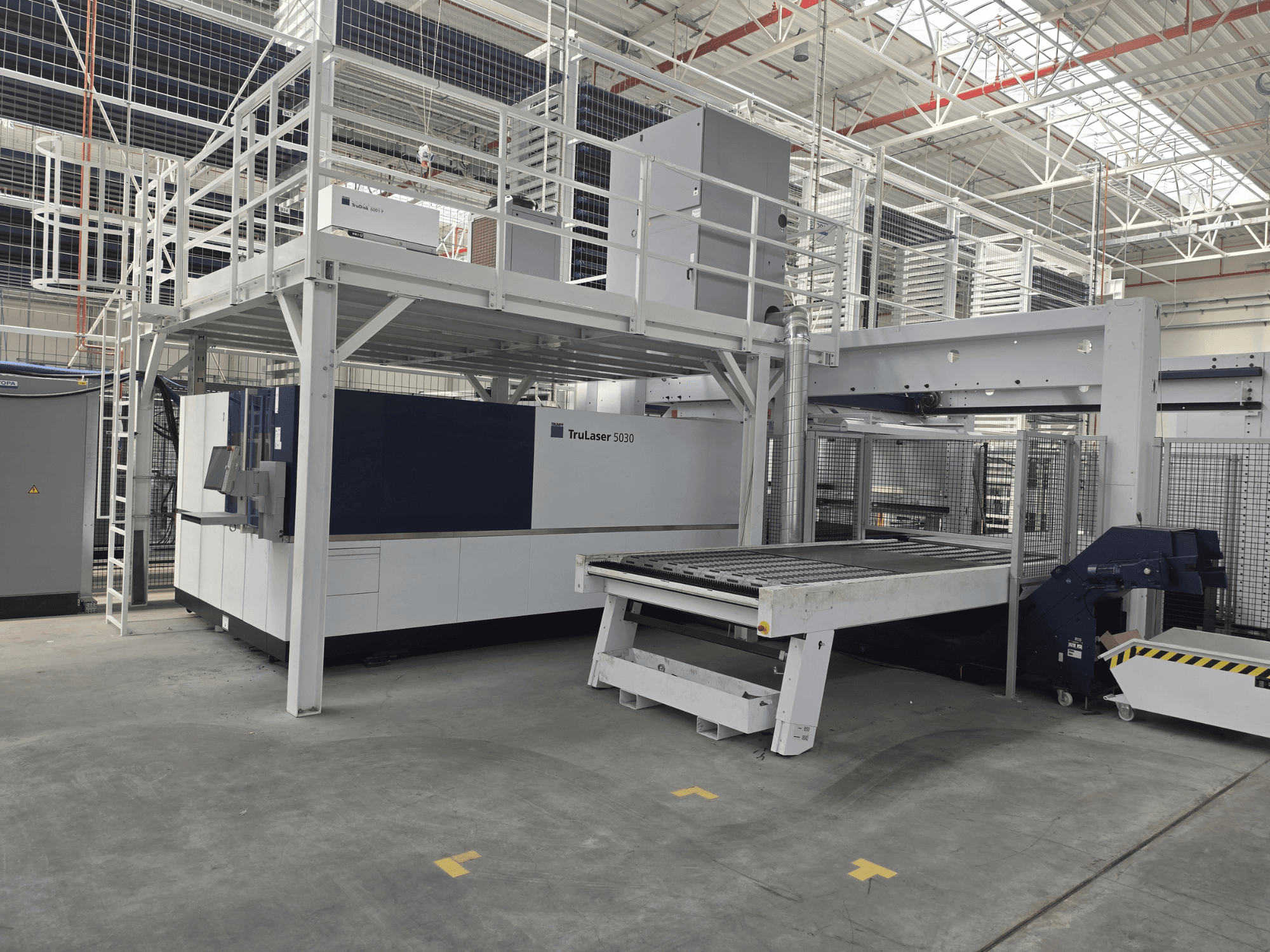

TRUMPF - TruLaser 5030 fiber L76 FMCPL-CUT-TRU-2022-00001

• Çalışma alanı: 3.000 x 1.500 mm; X 0–3.000 mm / Y 0–1.500 mm / Z 0–115 mm

• Makine tasarımı: Kapalı makine çerçevesi; doğrudan lineer tahrikli portal tahrik sistemi; otomatik boylamasıl palet değiştirici; entegre kontrol dolapları ve depolama dolabı; çalışma alanı aydınlatması; makine durum ışığı; su/hava makinesi ve lazer soğutucusu; CE uyumlu; ortam sıcaklığı 5–35 °C

• Dinamik özellikler/hassasiyet: Maks. eşzamanlı eksen hızı 280 m/dk; Ps 0,03 mm; Pa 0,05 mm; min. programlanabilir artış 0,001 mm

• CNC kontrol: 21,5 inç renkli MultiTouch ekranlı Siemens SINUMERIK 840D sl; MultiTouch HMI; USB ve RJ45; entegre teknoloji verileri; programlanabilir kesme gazı/basıncı; üretim planlama; çoklu sac işleme; otomatik kapatma; Uzaktan Destek arayüzü; Durum Kılavuzu; Kesme Kılavuzu; Central Link; Çevrimiçi Güncelleme Yöneticisi

• Lazer kaynağı: TRUMPF TruDisk 6001 (6 kW) katı hal disk lazeri; fiber optik ışın iletimi; bir adet LLK çıkışı; kapalı ışın kılavuzlama; yüksek geri yansıma direnci; hizmet ömrü boyunca istikrarlı çıkış

• Kesme kafası: Evrensel kesme ünitesi; tek kesme kafası stratejisi; uyarlanabilir lens sistemi; çevrimiçi durum izlemeli koruyucu cam; otomatik nozul merkezleme; çarpışma koruması; kapasitif yükseklik kontrolü; otomatik odak konumu; pilot lazer

• Standart kesme fonksiyonları: AdjustLine; BrightLine fiber; ControlLine; FastLine; FlyLine; FocusLine; NitroLine; PierceLine; Performans paketi; Yüksek hızda kesme paketi; Bakır ve Pirinç kesme paketleri; Mikro kaynak

• Ek kesme paketi: Highspeed Eco (füzyon kesme, orta kalınlıkta paslanmaz çelik) ile %70'e varan kesme gazı tasarrufu ve %100'e varan sac işleme kapasitesi artışı

• Otomatik nozul değiştirici: 21 konum; malzemeye/işleme bağlı otomatik değiştirme/temizleme/yeniden ayarlama; kurulum/işleme süresini azaltır

• Drop&Cut: Entegre kamera; kalan sacın canlı görüntüsünü parça geometrisine eşler; canlı kesim önizlemesi; temel kullanım için ayrı programlama gerektirmez

• İşlem izleme kamerası: Ön alan izleme (~2,5 m); uzaktan gözlem; ön sonuç değerlendirmesi; harici monitöre video akışı çıkışı

• Palet/malzeme taşıma (makineye entegre): Otomatik uzunlamasına palet değiştirici; işlemeyle paralel yükleme/boşaltma; üç taraftan palet erişimi

• 1 adet TruTops Boost lisansı

Ek donanım

• LiftMaster Compact 1530 (AL34) otomatik yükleme/boşaltma sistemi

  • Tip 1530; maks. sac boyutu 3.000 x 1.500 mm; min. sac boyutu 1.000 x 1.000 mm

  • Maks. sac kalınlığı 25 mm; maks. sac ağırlığı 900 kg; maks. boşaltma ağırlığı 900 kg

  • Tırmıklı kaldırıcı ile: maksimum kalınlık 25 mm; tırmıklı kaldırıcı + kayış sistemi ile: maksimum kalınlık 15 mm

  • Rake kaldırıcı ile minimum parça boyutu: 150 x 150 mm

• LiftMaster ekipmanları/seçenekleri

  • Depolama bağlantısı; makine dışına uzatılmış palet hareketi

  • Sac ayırma cihazı; çift sac algılama; senkron yükleme

  • İnce sac ayırma (0,8–2,0 mm); 90 mm istif yüksekliği için yükleme istasyonu

  • Yapısal çelik yükleme kıskaçları, 67 mm aralık, değiştirilebilir dişler

  • Bitmiş parça paleti; yapısal çelik boşaltma kıskaçları, 33,5 mm diş aralığı

  • Doğrusal versiyon: hareketli tutucu çerçevesi için doğrusal eksen

  • Ek portal istasyonu

• Portal istasyonunda PartMaster: bitmiş parçaların ve iskeletlerin ergonomik olarak ayrılması; yaklaşık 12–12,7 mm sac kalınlığına kadar uygundur

• Depolama entegrasyonu

  • STOPA depolama bağlantısı; otomatik depolama entegrasyonu için hazırlanmış makine; depolama arayüzü

  • TC-CELL / TruTops Fab Modülü Tam otomatik malzeme ve üretim akışı için depolama

  • Hammadde ve bitmiş levha veri alışverişi

  • İkinci bir güvenlik ışık bariyeri devresi dahil olmak üzere depolama bağlantısı için güvenlik ekipmanı

  • TRUMPF ve STOPA tarafından mühendislik/sistem tasarımı
