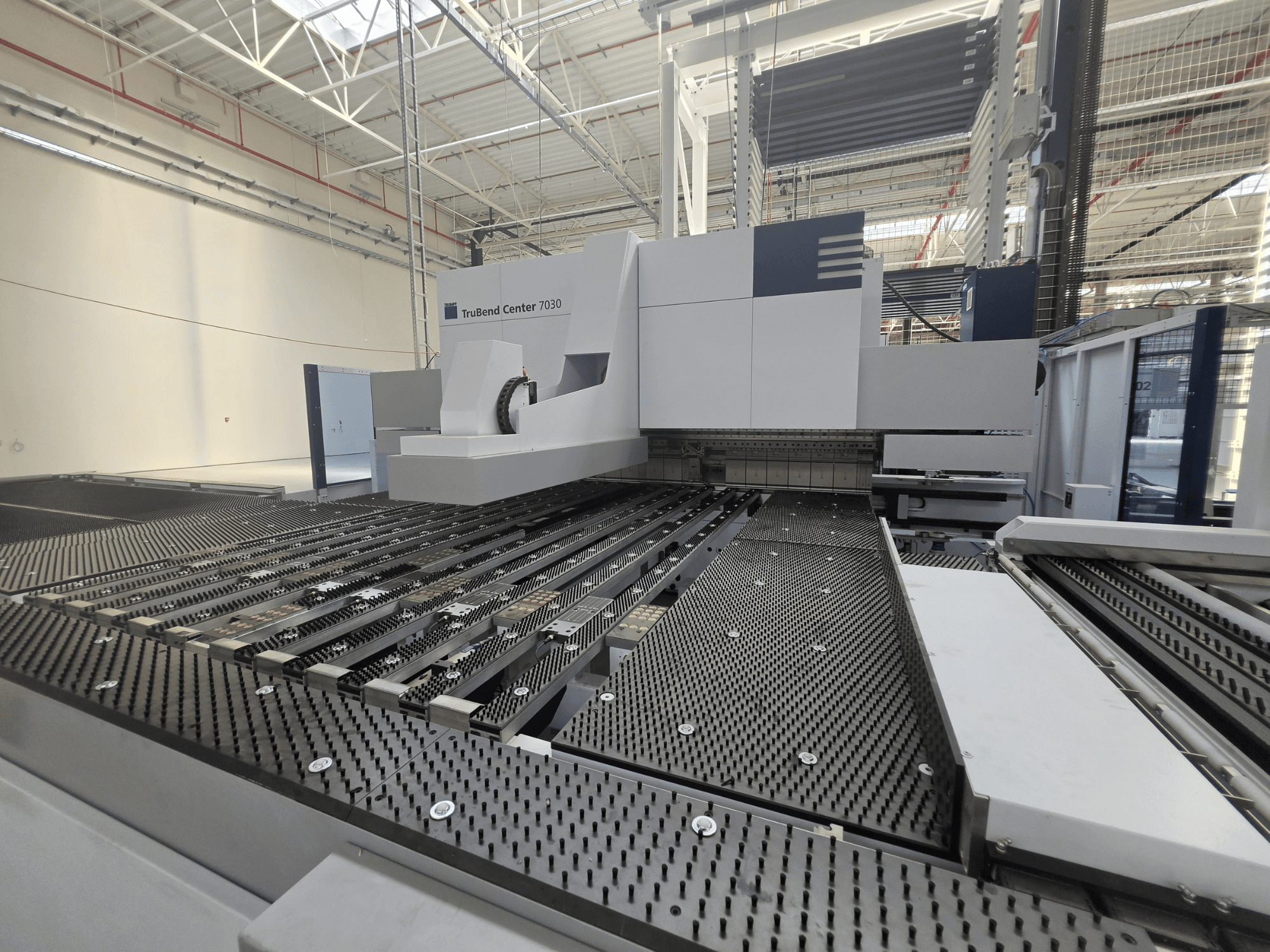

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Kapasiteler

  • Maksimum bükme kenarı uzunluğu: 3.123 mm

  • Min. bükme kenarı uzunluğu: 200 mm

  • Standart tutucu ile minimum bükme genişliği: 145 mm

  • ENW aletleriyle minimum bükme genişliği: 40 mm

  • Maks. kutu yüksekliği: 220 mm

  • Tutucu sıkıştırma kuvveti: 101 t

  • Malzeme kalınlığı: min. 0,4 mm; maks. yapı çeliği 3,0 mm; maks. paslanmaz çelik 2,2 mm; maks. alüminyum 4,0 mm

• Makine yapısı: Kaynaklı çelik çerçeve; bükme sistemi: Kama tahriki; bombeleme: Dahil, makine kontrolü aracılığıyla ayarlanabilir

• Manipülasyon ve konumlandırma

  • Vantuzlu 2 eksenli parça manipülatörü (X hareketi 2.653 mm; strok 100 mm; 12 vantuz modülü)

  • 5 eksenli arka dayanak; döner manipülatör; ön dayanak; yükleme kıskaçları

  • Otomatik parça konumlandırma ve döndürme

• Hızlar

  • Y ekseni hızlı hareket: 250 mm/s

  • Ön durdurucu hızı: 3.000 mm/s

  • Parça manipülatör hızı: 3.000 mm/s

  • Döner manipülatör hızı: 3 dev/sn'ye kadar

  • ToolMaster Bükme hızı: 2.400 mm/s

• Konumlandırma hassasiyeti

  • Y ekseni: 0,10 mm; X ekseni: 0,05 mm; R ekseni: 0,05 mm

• CNC kontrol

  • 21,5 inç dokunmatik ekran; İşletim Sistemi: Windows 7 Ultimate 64-bit

  • Klavye ve fare; USB; RJ45 ağ; Ethernet 10/100 Mbit/s

  • İnternet üzerinden uzaktan servis / uzaktan arıza teşhisi

• Bükülme açısı ölçümü

  • Optik bükülme açısı yardımı; entegre kamera; programlanan ve gerçek açıların grafiksel karşılaştırması

  • Açı ölçümü için minimum parça kenar uzunluğu: 10 mm

• Güvenlik donanımı

  • CE sertifikası; döner güvenlik kapıları; güvenlik ışık bariyerleri; çalışma alanına erişim koruması

  • Etkinleştirme işlevli ayak pedalı; acil durdurma

• Elektriksel veriler: 80 kVA

Ek donanım

• Depolama arayüzlü otomatik yükleme/boşaltma sistemi

  • Otomatik hammadde ayırma/besleme/aktarma; otomatik bitmiş parça boşaltma

  • Bitmiş parçalar için bantlı konveyör; maks. ham parça boyutu 3.048 x 1.500 mm

  • Depolama arayüzü dahildir

  • Yükleme arabası: Dahil değildir; Ray seti: Dahil değildir

• Takımlar ve takım sistemleri

  • ToolMaster Bend: Otomatik tutma aletinin konumlandırılması ve ayarlanması; standart, Pick&Place ve kavisli tutucuların otomatik konumlandırılması

  • Dahil olan takımlar: 16 adet standart tutma takımı (her biri 160 mm); 6 adet Pick&Place tutma takımı; 10/15/20/40 mm'lik Pick&Place segmentleri; köşe tutma takımı (199 mm); OBW90 ve UBW90 bükme takımları

  • ENW ekipmanı: Tutma aletlerini eğme için ENW fonksiyonu; ENW110-40 aleti (uzunluk 3.123 mm; derinlik 40 mm); ENW aletleriyle minimum bükme genişliği 40 mm

• Ek parça taşıma modülleri

  • 12 adet üç yüzeyli vakum modülü (üst/alt/ön emiş)

  • 6 manyetik modül; 4 iki yüzeyli manyetik modül

  • Vakum ve manyetik modüller birlikte kullanılabilir

• Yazılım ve veri toplama

  • TecZone Fold yüzer lisans: 2D/3D verilerden otomatik programlama, otomatik bükme programı oluşturma, 3D simülasyon, çarpışma kontrolü, manuel değişiklik

  • Bluetooth özellikli kablosuz 2D kod okuyucu: barkod ve DataMatrix okuma; otomatik üretim programı yükleme
