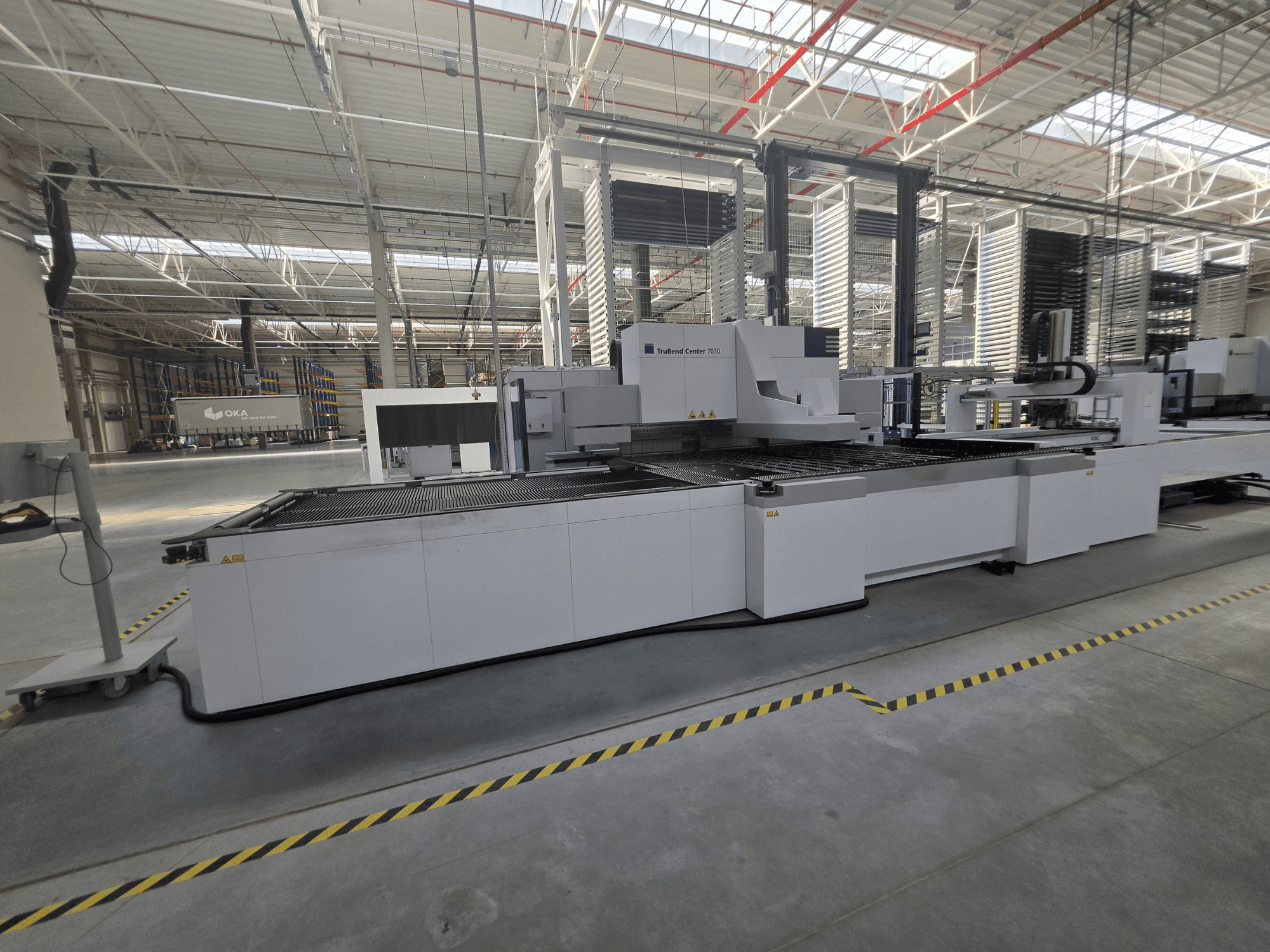

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Yapı: Kaynaklı çelik çerçeve; Bükme sistemi: Kama tahriki; Kabartma: Dahil, kontrol ünitesi aracılığıyla ayarlanabilir

• Kapasiteler

  • Maksimum bükme kenarı uzunluğu: 3.123 mm

  • Min. bükme kenarı uzunluğu: 200 mm

  • Standart tutucu ile minimum bükme genişliği: 145 mm

  • ENW aletleriyle minimum bükme genişliği: 40 mm

  • Maks. kutu yüksekliği: 220 mm

  • Tutucu sıkıştırma kuvveti: 101 t

  • Malzeme kalınlığı: min. 0,4 mm; maks. yapı çeliği 3,0 mm; maks. paslanmaz çelik 2,2 mm; maks. alüminyum 4,0 mm

• Manipülasyon ve konumlandırma (entegre)

  • 12 emme modülüne sahip 2 eksenli parça manipülatörü; X hareket mesafesi 2.653 mm; strok 100 mm

  • 5 eksenli arka durdurucu; Döner manipülatör; Ön durdurucu; Yükleme kıskaçları

  • Otomatik parça konumlandırma ve döndürme

• Hızlar

  • Y ekseni hızlı hareket: 250 mm/s

  • Ön durdurucu: 3.000 mm/s

  • Parça manipülatörü: 3.000 mm/s

  • Döner manipülatör: 3 dev/sn'ye kadar

  • ToolMaster Bend: 2.400 mm/s

• Konumlandırma hassasiyeti

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• CNC kontrol

  • 21,5 inç dokunmatik ekran; Windows 7 Ultimate 64 bit; klavye ve fare

  • USB; RJ45; Ethernet 10/100 Mbit/s; İnternet tele-servis/uzaktan teşhis

• Programlama yazılımı

  • TecZone Fold paylaşımlı lisans

  • 2D/3D'den otomatik programlama, otomatik bükme programı oluşturma

  • 3D bükme simülasyonu; çarpışma kontrolü; manuel program değiştirme

• ToolMaster Bend (otomatik takım yönetimi)

  • Program başına otomatik tutma takımı konumlandırma ve ayarlama

  • Standart, Pick&Place ve kavisli tutucuların otomatik konumlandırılması

• Dahil olan takımlar

  • 16 adet standart tutma aleti (her biri 160 mm)

  • 6 adet Pick&Place sabitleme aleti; segmentler 10/15/20/40 mm

  • Köşe tutma aleti, uzunluk 199 mm

  • OBW90 ve UBW90 bükme aletleri

• ENW ekipmanı

  • Sabitleme aletlerini eğme için ENW işlevi

  • ENW110-40 aleti, uzunluk 3.123 mm, derinlik 40 mm

  • ENW ile minimum bükme genişliği: 40 mm

• Bükme açısı ölçümü

  • Entegre kamera ile optik bükülme açısı yardımı

  • Programlanan ve gerçek açıların grafiksel karşılaştırması

  • Açı ölçümü için minimum parça kenar uzunluğu: 10 mm

• Güvenlik

  • CE sertifikası; döner güvenlik kapıları; güvenlik ışık bariyerleri

  • Çalışma alanına erişim koruması; etkinleştirme özelliğine sahip ayak pedalı; acil durdurma

• Elektrik güç kaynağı: 80 kVA

Ek donanım

• Depolama arayüzlü otomatik yükleme/boşaltma sistemi

  • Otomatik hammadde ayırma ve besleme; bükme merkezine aktarım

  • Bantlı konveyör ile otomatik bitmiş parça boşaltma

  • Maksimum ham parça boyutu: 3.048 x 1.500 mm

  • Depolama arayüzü dahildir

  • Yükleme arabası: dahil değildir

  • Ray seti: dahil değildir

• Ek parça taşıma modülleri

  • 12 adet üç yüzeyli vakum modülü (üst/alt/ön emiş)

  • 6 manyetik modül ve 4 çift yüzeyli manyetik modül

  • Vakum ve manyetik modüller birlikte kullanılabilir

• Tanımlama ve bağlantı aksesuarları

  • Bluetooth özellikli kablosuz 2D kod okuyucu

  • Barkod ve DataMatrix kodu okuma

  • Otomatik üretim programı yükleme
