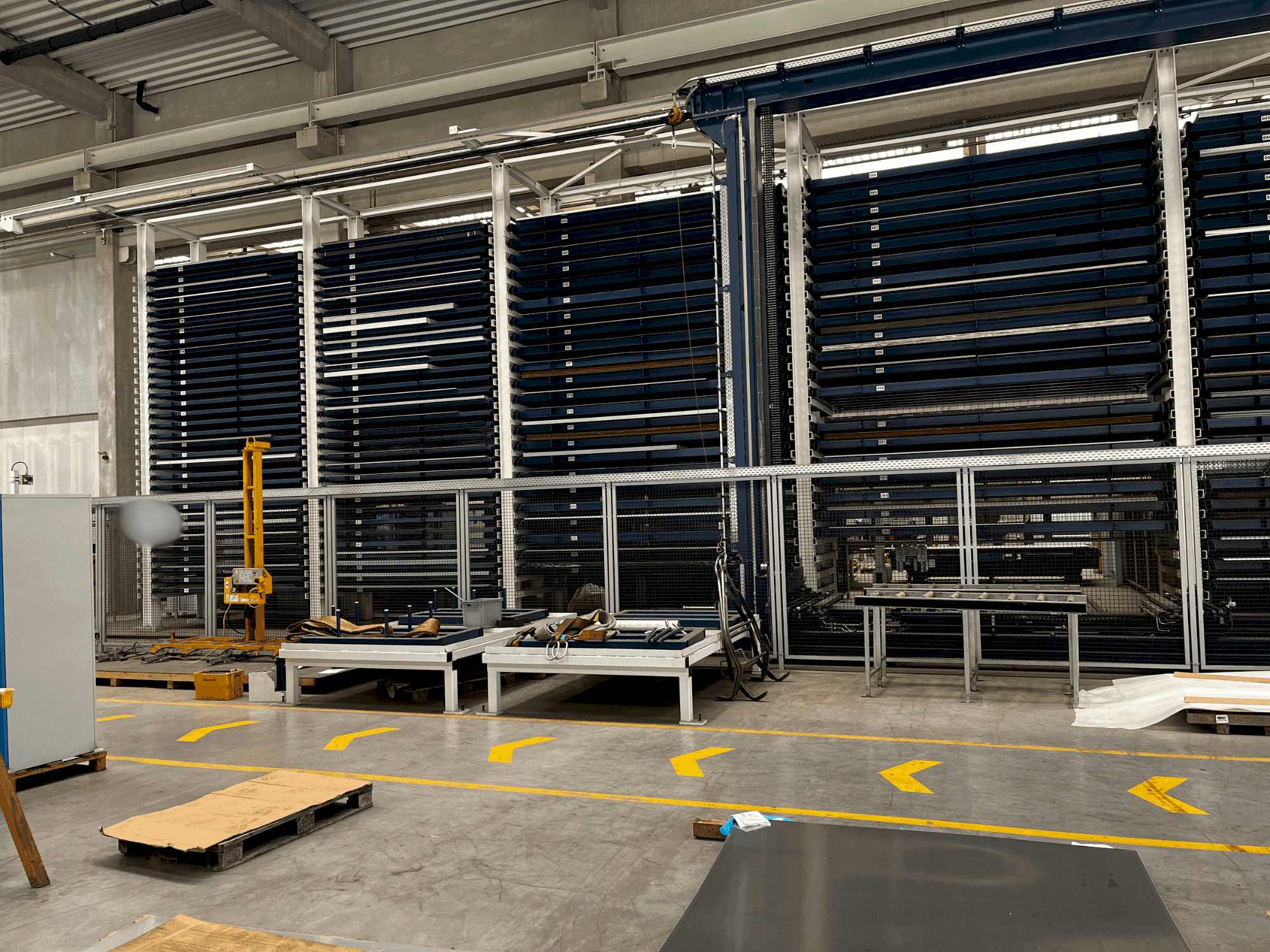

TRUMPF - STOPADE-OTH-TRU-2019-00001

Makine Faydaları

Niteliksel Makine Faydalari

• Raf bloğu konfigürasyonu 6 x raf blokları, tek sıralar halinde düzenlenmiştir (0 + 6) 1 x sf raf blokları, tek sıralar halinde düzenlenmiştir (0 + 1) 3 x xf raf blokları, tek sıralar halinde düzenlenmiştir (0 + 3) 2 x gf tek sıra halinde düzenlenmiş raf blokları (0 + 2)
• Ortak koordinat köşesi için makaslı kaldırma masası takılabilir durdurucular pnömatik taşıyıcı kilidi 3 x pnömatik palet kilidi yüksekliği paletin üst kenarı: yakl. 1. 200 mm
• Montaj gereksinimleri: en az 200 mm montaj açıklığı veya üzerinden vinç geçerken en az 500 mm açıklık.
• Manuel ve otomatik işlemler için çok yönlü yükleme seçenekleri.

Teknik Makine Faydalari

• Palet başına taşıma kapasitesi:sf/xf: maks. 5. 000 kg gf: maks. 3. 000 kg
• Kullanılabilir palet alanı: sf: maks. 6. 096 x 2. 032 mm xf: maks. 4. 064 x 2. 032 mm gf: maks. 3. 050x1. 525 mm
• Palet başına yükleme yüksekliği: sf: maks. 55 mm xf/gf: maks. 90mm
• Brüt depolama yeri sayısı:sf: 24 adet xf: 72 adet gf: 64 adet
• Net saklama yeri sayısı (yükleme yüksekliği 1): sf: 21 adet xf: 69 adet gf: 64 adet
• Boyuna hareket: 100 m/dak
• Vinç: 23 m/dak
• Çekme: 20 m/dak
• İstasyon 2 manuel yükleme trulaser 6030, sabit yükseklikte pnömatik araba kilitli uzun kenar sf/xf taşıma arabası 2 x pnömatik palet kilitleri paletin üst kenarı yüksekliği: yakl. Maksimum 900 mm. Yükleme yüksekliği sf: 55 mm maks. Yükleme yüksekliği xf: 90 mm zeminden 8 m ray
• İstasyon 3 yükleme trumatic 7000 sayfa ana bağlantısı, sabit yükseklikte pnömatik araba kilitli uzunlamasına xf/gf taşıma arabası 2 x pnömatik palet kilitleri paletin üst kenarı yüksekliği: yakl. Maksimum 850 mm. Yükleme yüksekliği xf: 90 mm maks. Yükleme yüksekliği gf: 90 mm yerden 10 m yükseklikte ray
