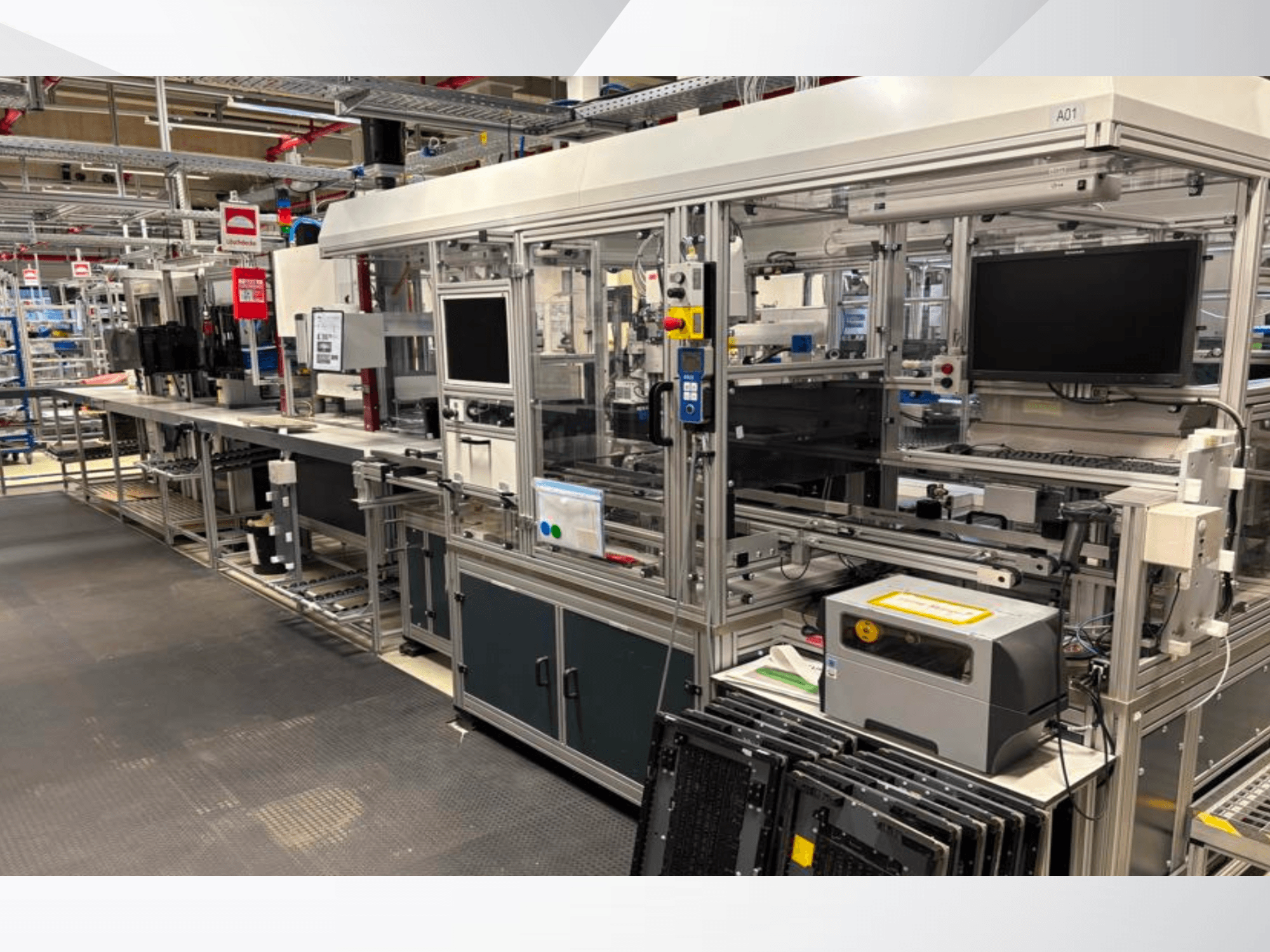

AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

40 adet Jupiter sistemi mevcuttur (bir bütün olarak değerlendirildiğinde): Kaynak otomasyonu, XYZ portal kontrol sistemi, kaynak kontrolü, kaynak izleme, görüntüleme sistemi ve veri bağlantısını içerir. Soğutma üniteleri dahil değildir.

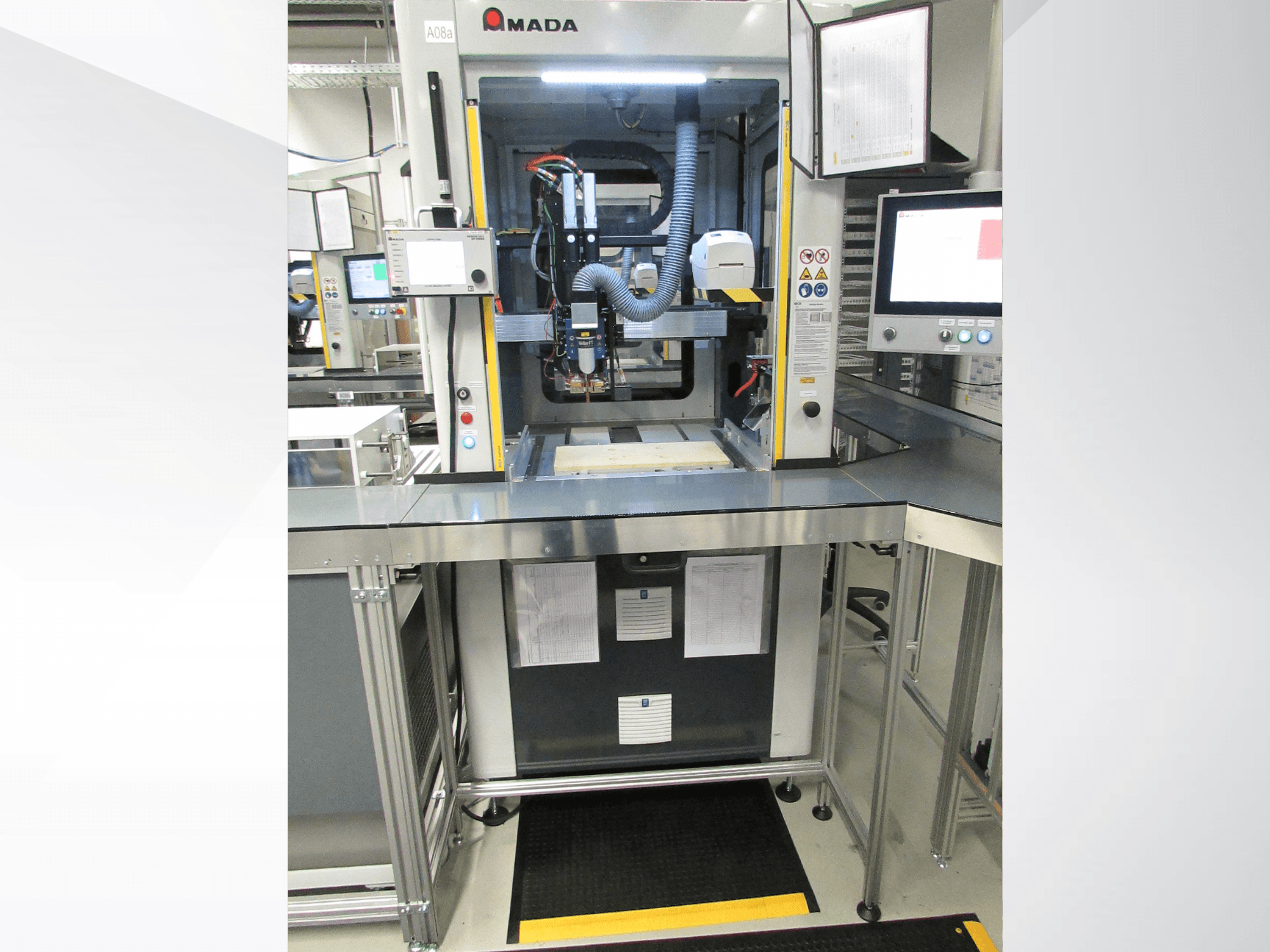

AMADA Jupiter Gelişmiş Pil Paketi Kaynak Makinesi (2021)

Genel

• Model: Jupiter Advanced Pil Paketi Kaynak Makinesi

• Durum: Çok İyi / Bakımlı

• Makine Boyutları: 1.200 × 1.200 × 2.300 mm

• PLC Kontrollü Sistem

• ISQ / MNC Kaynak Kontrol Cihazı

Makine Tipi

• Otomatik Mikro Direnç Kaynak Sistemi

• Pil Paketi / Pil Modülü Kaynak Sistemi

Kaynak Teknolojisi

• Mikro Direnç Kaynağı

• Frekans: 10 kHz

Çalışma Alanı

• Çalışma Alanı: 624 × 550 mm

• Kaynak Alanı (maks.): 540 × 450 mm

• Görüş Alanı (maks.): 540 × 450 mm

Performans

• Kaynak Döngü Süresi: 1,8 sn (kaynak noktasından kaynak noktasına)

• Görsel İnceleme Süresi: 1,2 sn (görsel noktadan görsel noktaya)

• Çalışma Saatleri: 5.000–40.000 saat aralığı

Elektriksel Veriler

• Güç Kaynağı: 400 VAC

• Ana Sigorta: 40 A

• Güç Tüketimi: 2 kVA

Pnömatik

• Basınçlı Hava Gereksinimi: 6 bar temiz kuru hava

İsteğe Bağlı Ekipman, dahil değildir

• Robot Yükleme Sistemi

• Görüntüleme Sistemi

• SQL Veritabanı İzlenebilirliği

• Elektrot Tutucular

• Yedek Elektrotlar

İsteğe Bağlı Robot Yükleme Sistemi

Genel

• Uygulama: Akü Paketlerinin Otomatik Yükleme / Boşaltma

• Entegrasyon: AMADA Jupiter Kaynak Sistemi

• Robot Yükleme Makinesi 25

Ekipman

• Otomatik Parça Taşıma

• Entegre Görüntüleme Denetimi

• Entegre Kaynak Süreci

Opsiyonel: 3x ASIC Robotics Steckautomat V (2022), fiyat talep üzerine

Genel

• Üretici: ASIC Robotics AG

Uygulama

• Pil hücrelerinin otomatik yerleştirilmesi / montajı

• 18650 hücreler için uygundur

• 21700 hücreler için uygundur

Uyumlu Hücre Tutucu Türleri

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Performans

• 1 × 4 hücre aynı anda: yaklaşık 1,0 sn/hücre

• 2 × 2 hücre aynı anda: yaklaşık 1,0 sn/hücre

• 4 × 1 hücre: yaklaşık 1,3 sn/hücre

• Teknik verimlilik: %95

Elektriksel Veriler

• Gerilim: 3 × 400 / 230 VAC

• Frekans: 50 Hz

• Sigorta Koruması: 25 A

• Besleme Kablosu: 6 mm²

Pnömatik

• Çalışma Basıncı: 6–10 bar

• Hava Bağlantısı: Ø14 fiş bağlantısı

• Hava Kalitesi: Kuru ve yağsız

Boyutlar

• ASIC Robot ve Sinyal Kulesi dahil Makine Yüksekliği: 2.720 mm

Ağırlık

• Yaklaşık 2.100 kg

Çevre Koşulları

• Ortam Sıcaklığı: +5 °C ila +40 °C

• Bağıl Nem: %45–85, yoğuşmasız

Gürültü Emisyonu

• Ortalama Gürültü Seviyesi: 75 dB(A)
