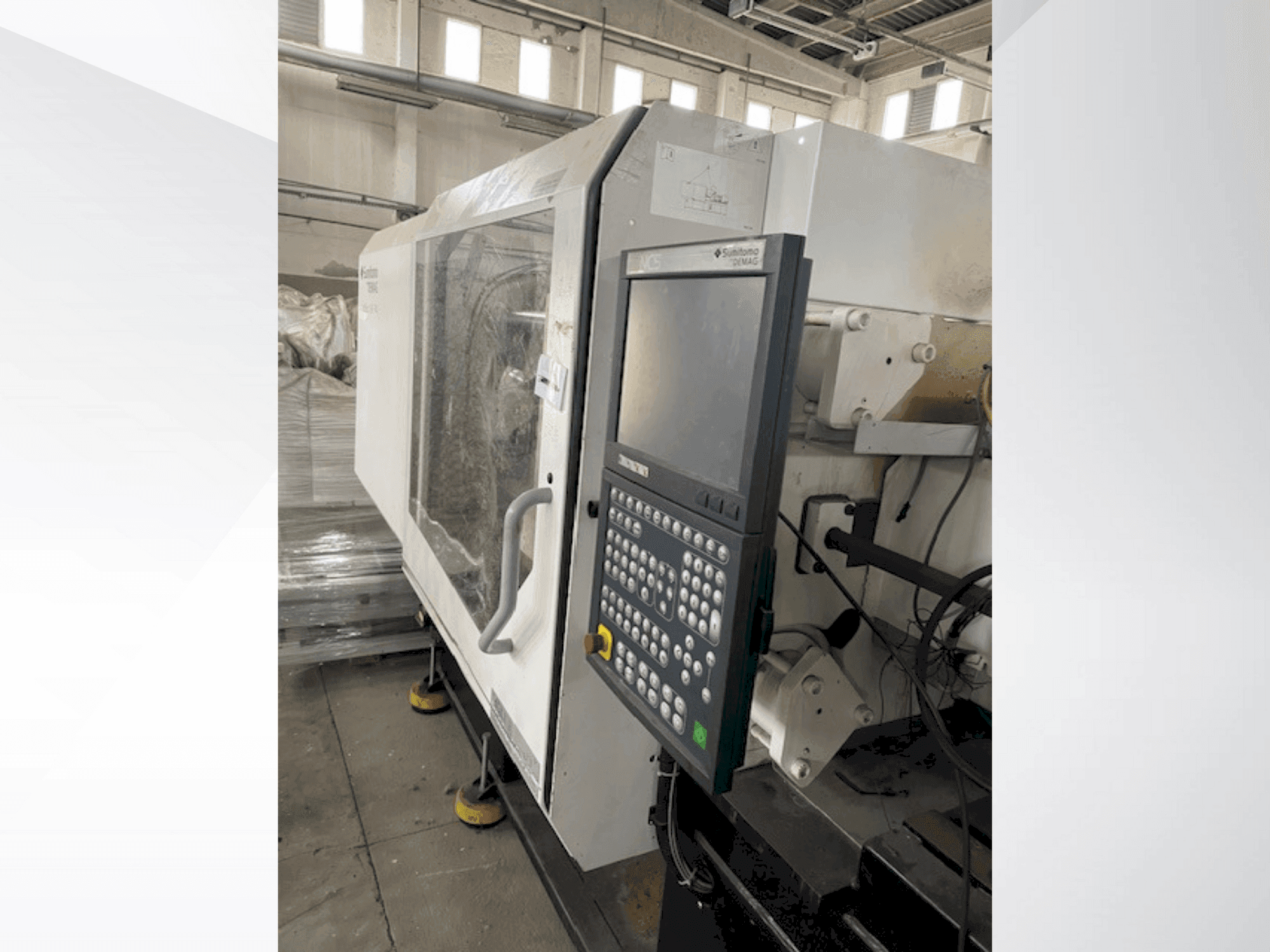

SUMITOMO SHI DEMAG - IntElect 160/520-340 smartDE-INJ-SUM-2013-00003

Ek ekipman

• Sepro Robot SDR 11

Makine Faydaları

Teknik Makine Faydalari

• Sıkıştırma ünitesi: 160 / kilitleme kuvveti: 1760 kn / açma stroku maks: 495 mm / kalıp montaj yüksekliği, min: 275 mm / kalıp montaj yüksekliği, maks: 585 mm
• Plaka mesafesi, maks. : 1080 mm / kalıp montaj plakaları (yxv): 760 x 785 mm / net sütun mesafesi (yxv): 520 x 520 mm
• Ejektör hareketi: 125 mm / ejektör kuvveti: 35 kn
• Enjeksiyon ünitesi: 340 / vida çapı: 35 mm / l/d oranı: 20 / akümülatörsüz enjeksiyon akışı (ps): 288 cm³/s
• Ölçüm stroku: 162 mm / nozul stroku, maks: 350 mm / nozul daldırma derinliği (svo): 20 mm / nozul temas basıncı: 30 kn
• Malzeme haznesi kapasitesi: 35 l / enjeksiyon hızı, maks. , standart: 300 mm/s / enjeksiyon hızı, maks. , artırılmış: 500 mm/s
• Yağ doldurmadan net ağırlık: 7300 kg

Ekstra bilgi

Elektrik ve Pnömatik Arayüzler: Soketler: 2 x Schuko (1Ph, 230V, 10A)/ 2 x IECEE (3Ph, 400V, 16A) – ana şalter üzerinden kapatılır/ Ek Schuko soketi de listelenmiştir (aynı değer)/ Vanalar: Hareketli plaka üzerinde 1 x Pnömatik 5/2 vana (programlanabilir)/ Sabit plaka üzerinde 2 x Pnömatik 5/2 vana (programlanabilir)/ G/Ç: 3 dijital giriş / 3 dijital çıkış (serbestçe programlanabilir)/ Kontrol panosunun dışında terminal panosu/ Hava ve Soğutma: Merkezi hava temini ve borulama/ Soğutma sistemi: açık çevrim/ Soğutma suyu kontrolörü: Sıcaklık göstergeli 4 devre (devre başına maks. 10 l/dak)/ Soğutma için ayrı su bağlantısı (kalıp + makine)/ Kalıp soğutması için kapatma (zaman programlanabilir)/ Makine Mekanik ve Hareket Özellikleri: Kelepçe ve enjeksiyon ünitesi renkleri: Jet siyahı (RAL9005): Yatak, pompa istasyonu, alt kontrol kabini/ Sinyal beyazı (RAL9003): kelepçe ünitesi, enjeksiyon ünitesi, korumalar, kapaklar, emniyet kapıları/ Kalıp plakası düzeni: E standardı (EUROMAP, Mart 1996'ya benzer)/ Yan ejektör plakası yok/ Ejektör: yaylı kalıp ejektörüne karşı ön konumda tutulur/ Standart kalıp yüksekliği/ Standart kapanma hızı/ Emniyet koruması kapalıyken yalnızca aktif hareket/ Vida: aşınmaya dayanıklı, nitrürlenmiş namlu, standart U:D, 35 mm çap/ Geri dönüşsüz valf: 3 parçalı halka tipi/ Kontrol, Programlama ve İzleme: Girişler/çıkışlar ve kelepçe sırası: serbestçe programlanabilir/ Anahtarlama programları (örneğin, kuru çevrim, başlangıç hurda sayacı, zamanlayıcı kontrollü soğutma)/ Enjeksiyon işlemi: Maksimum enjeksiyon hızında enjeksiyon kuvveti: 200 mm/sn/ 6 noktalı poligon aracılığıyla programlanabilir geri basınç/ Eriyik basıncına dayalı takip basıncı geçişi/ Takip, geri basınç, ölçüm: kapalı devre kontrolü/ Besleme boğazı sıcaklık kontrolü: kapalı devre, maks 90°C ±9°C/ Azaltılmış nozul sızdırmazlık kuvveti (programlanabilir)/ Kelepçe kuvveti: kapalı devre kontrolü/ Aktif kalıp koruması: Kapanma sırasında sensör tabanlı/ Sıcak yolluk kontrolü: Entegre 5 bölge (toplam 2,75 kW) Ekran, Yazılım ve Veriler: Renkli veri ekranı PDA (Proses Veri Toplama): Grafiksel parametre kaydı ile %100 kontrol/ Birden fazla döngü için üst üste bindirilmiş grafikler/ Harici istatistiksel veri dışa aktarımı/ Değişiklik raporları ve bakım göstergeleri/ Serbestçe programlanabilir ekranlar/ Ejektör ve enjeksiyon ünitesi için esnek hareket/ Arayüz: Taşıma cihazı (CAN Bus)/ Nozul ısıtıcı bandı (sadece fiş)/ Dozajlama cihazı (potansiyelsiz "dozajlama" sinyali)/ Çıkarma plakası monitörü (kalıp koruması için)/ Uzaktan erişim: WC5 - DPG World Connect/ Güvenlik Özellikleri: Operatör dışındaki tarafta acil durdurma/ Nozul sızdırmazlık kuvveti yalnızca kalıp kapalıyken etkin/ Yanıp sönen ışık göstergesi/ Güvenlik kapıları ve koruma kilitleri/ Diğer Mekanik/Kurulum/ Titreşim önleyici montajlar/ Temel Avrupa tasarımı/ Elektrik beslemesi: 400V ±%10, 3Ph + N + PE, 50 Hz/ Ortak tahrik/ısıtma hattı bağlantıları/ Boşaltma fonksiyonlu hazne kapatma (malzeme haznesi dahil değildir)
