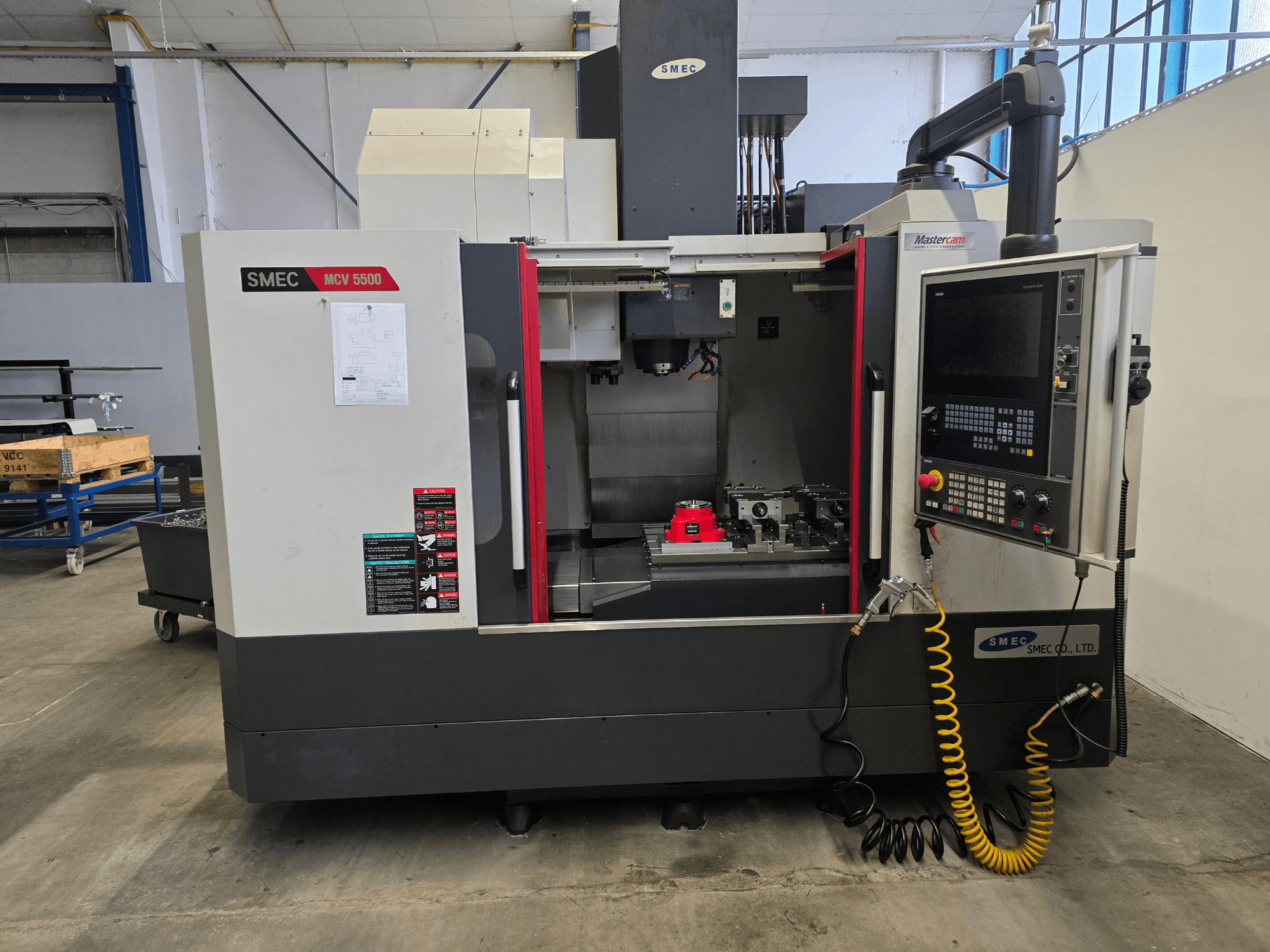

SMEC - MCV 5500DE-MIL-SME-2022-00001

- CNC Kontrol: Siemens SINUMERIK 828D (OPERATE ve ShopMill dahil)

- T-Yuvası Boyutu: 4 x 18H8 mm

- T-Yuvası Aralığı: 125 mm

- İş mili merkezi ile kolon arası mesafe: 580 mm

- Masa ile Mil Ucu Arasındaki Mesafe: 130-650 mm

- X Ekseni Toplu Vida: Ø 40 x 12 mm

- Y ekseni bilyalı vidası: Ø 40 x 12 mm

- Z ekseni bilyalı vida: Ø 40 x 10 mm

- X ekseni ilerletme motoru: 3 kW

- Y Ekseni İlerletme Motoru: 3 kW

- Z Ekseni İlerletme Motoru: 3 kW

- Hızlı Hareket X/Y/Z: 36/36/30 m/dk

- İlerleme Hızı X/Y/Z: 1-15.000 mm/dk

- İş mili motoru: 22 kW (30 dk) / 18,5 kW (sürekli)

- Maks. İş mili Torku: 141 Nm

- İş mili konikliği: BBT 40

- Takım Depolama Kapasitesi: 30 konum

- Maks. Takım Ağırlığı: 8 kg

- Maks. Takım Uzunluğu: 300 mm

- Maks. Takım Çapı: Ø 80 mm (bitişik boş yuvalar ile Ø 125 mm)

- Takım Değiştirme Süresi: 1,6 s

- Talaştan Talaşa Süre: 5 s

- Soğutma Suyu Sistemi Tank Kapasitesi: 365 L

- Soğutma Sıvısı Akış Hızı: 29,1 L/dk

- Dahili Soğutma Sıvısı Basıncı (IKZ): 20 bar

- Hidrolik Sistem Kapasitesi: 3,9 L

- Hidrolik Sistem Maks. Basıncı: 9 bar

- Maks. Güç İhtiyacı: 32 kVA

- Gerilim: 400 V

- Basınçlı Hava Bağlantısı: 6 bar

- Makine Boyutları (G x D x Y): 3635 mm (talaş konveyörü dahil) x 2977 mm x 2778 mm

- Ek Donanım:

* Makaralı menteşeli kayışlı yan talaş konveyörü

* Sonsuz bantlı yağ sıyırıcı

* Soğutma sıvısı tabancası ve yatak yıkama sistemli soğutma sıvısı ünitesi

* İş mili yağ soğutma sistemi

* Hava tabancası

* DXF okuyucu

* Elektronik el çarkı

* 3 renkli durum sinyal ışığı

* Çalışma alanı aydınlatması
