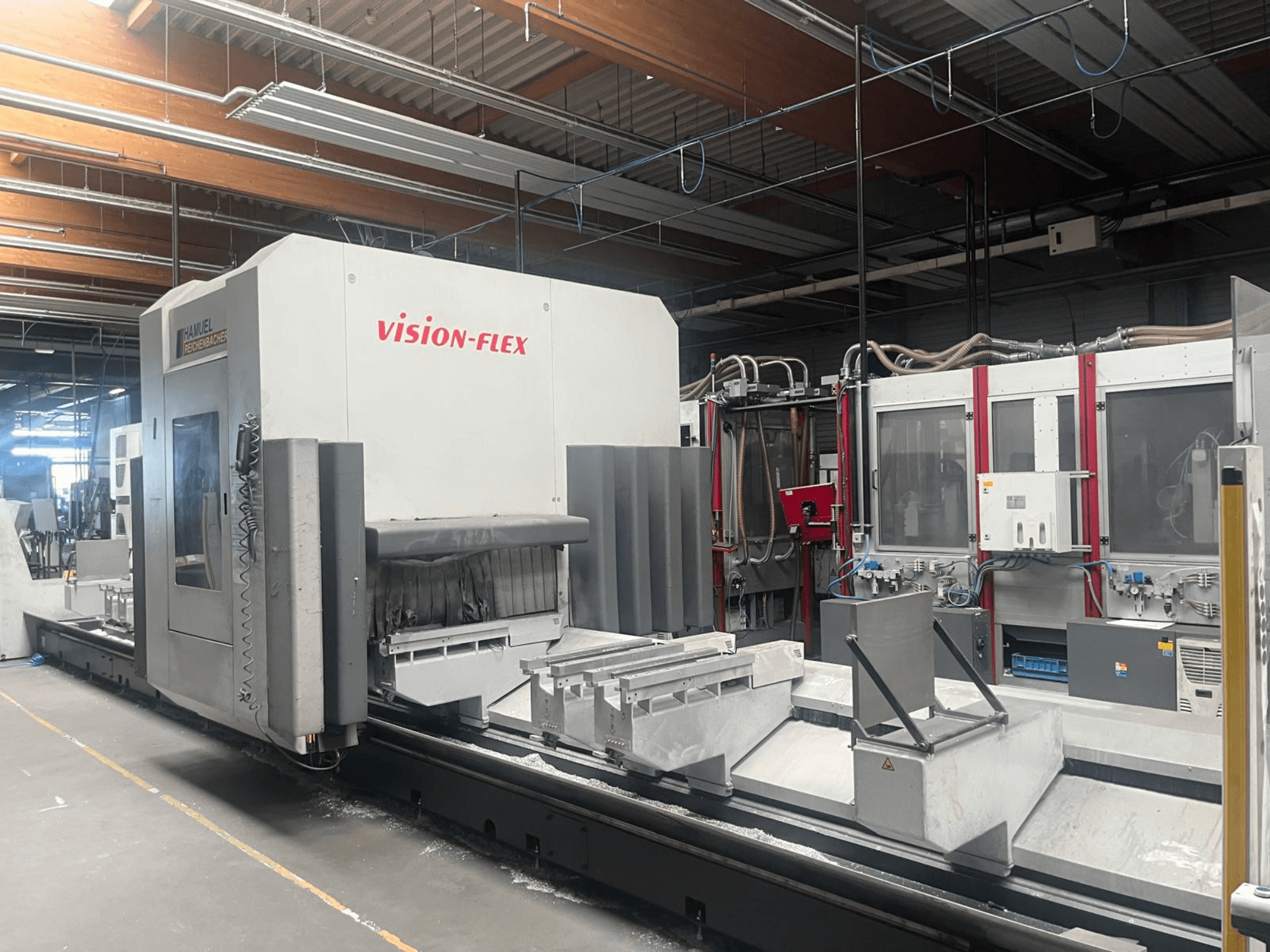

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Eksen Sayısı: 5 Eksenli (C ekseni ±360°, B ekseni ±180°)

• X Ekseni Hareket Mesafesi: 8.060 mm

• Y Eksen Hareket Mesafesi: 1.210 mm (+ 400 mm değiştirme stroku)

• Z Ekseni Hareket Mesafesi: 760 mm

• Eksen Hızlı İlerleme Hızları: X = 80 m/dk, Y = 60 m/dk, Z = 40 m/dk

• Eksen İvmesi: 6 m/s²

• İş Mili Hızı: 24.000 dev/dk'ya kadar

• Ana İş Mili Gücü: 15 kW (S1 sürekli), 18 kW (S6 maks.)

• İş mili torku: 14,3 Nm (S1), 17,2 Nm (S6)

• İş mili takım tutucusu: HSK-F63

• Maks. Takım Uzunluğu / Ağırlığı: 240 mm / 6 kg

• Takım Değiştirici: 20 istasyonlu disk değiştirici (otomatik)

• 19 inç TFT ekran ve HT-2 el terminali ile

• Besleme Gerilimi: 400 V (3~ ±%10, 50 Hz)

• Anma Akımı: 90 A

• Giriş Sigortası: 100 A (Ic < 17 kA)

• Kontrol Gerilimi: 24 V DC

• Toplam Güç: 45 kW

• Basınçlı Hava Beslemesi: min. 7 bar, yaklaşık 1.000 NL/dk

• Yağlama Sistemi: Merkezi otomatik yağlama sistemi (3 L gres kapasitesi) + 3 L tanklı Minimum Miktarda Yağlama (MQL)

• Makine Ağırlığı: 10.000 kg

• Makine Boyutları (Zemin Alanı): yaklaşık 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Ek Donanım:

• LEHMANN talaş konveyörü, EATON manuel kumanda paneli, pnömatik olarak ayarlanabilir profil sıkıştırma blokları (8 kiriş), eşzamanlı kurulum/işleme için 2 kanallı kontrol sistemi
