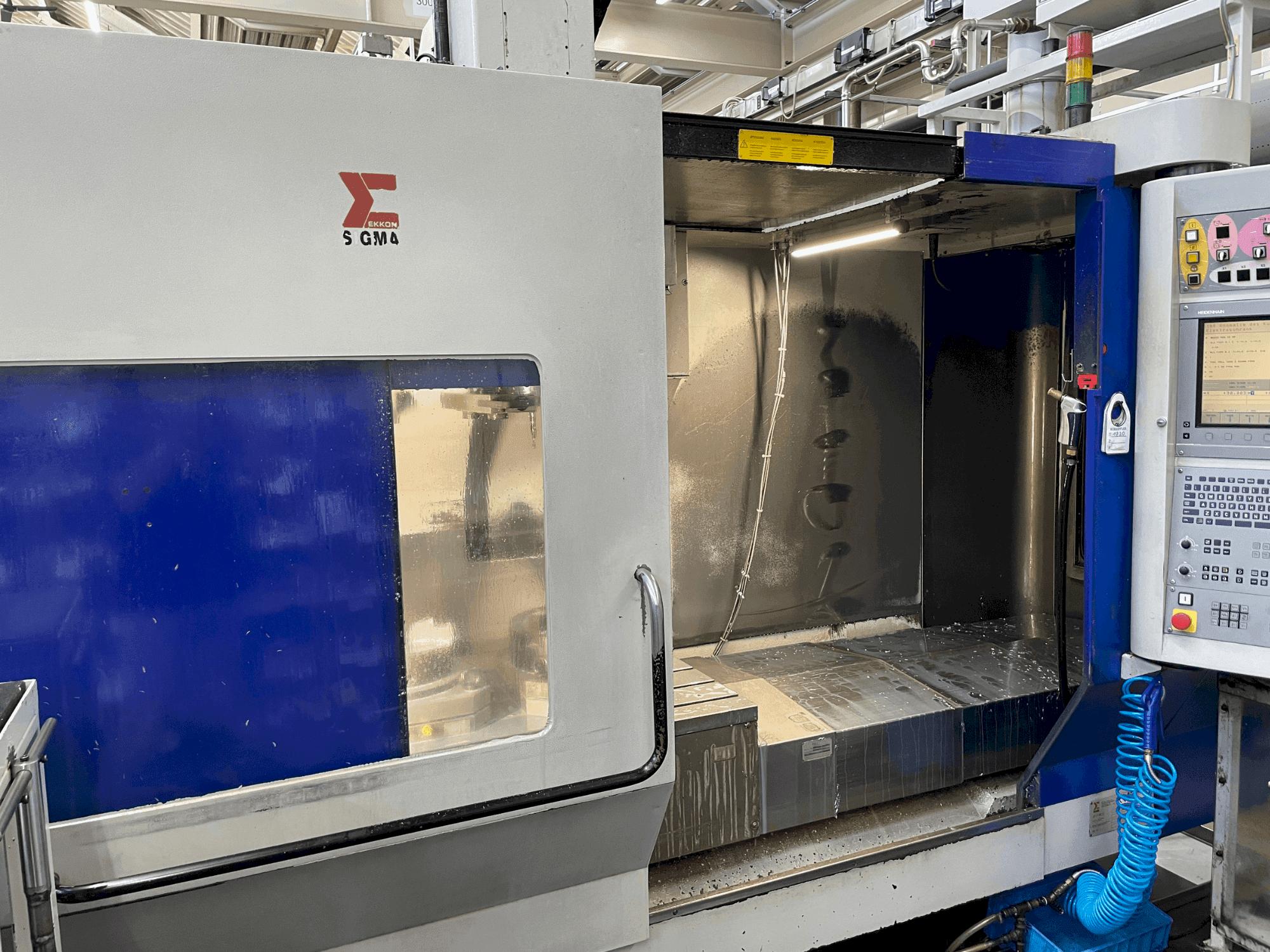

Sigma - Leader 6DE-MIL-SIG-2007-00001

Makine Faydaları

Teknik Makine Faydalari

• Eksenler: 3 / mevcut mil saatleri: yaklaşık 33000 / x ekseni hareketi (boyuna): 1250 mm ile 2000 mm arasında değişir / y ekseni hareketi (enine): 810 mm / z ekseni hareketi (dikey): 630 mm / b ekseni hareketi (döner): -60° ile +105° / c ekseni hareketi (döner tabla): 360° / x/y/z hızlı hareket: 40 m/dak ile 50 m/dak arasında değişir / b/c hızlı hareket: 40 rpm ile 50 rpm arasında değişir / x/y/z ivmesi: 5000 mm/sn² ile 10000 mm/sn² arasında değişir / b/c ivmesi: 3,5 rad/sn² ile 8,8 rad/sn² arasında değişir / kılavuzlar: önceden yüklenmiş bilyaların üçlü sirkülasyonuna sahip kayar bloklu doğrusal / palet değiştirme süresi: 3 saniye (5 eksenli)
• Güç kaynağı: 400v 50hz 3 fazlı hat / güç derecesi: 35 kw ile 60 kw arasında değişir / anma akımı: 60 a ile 105 a arasında değişir
• Basınçlı hava basıncı: 6 bar / basınçlı hava tüketimi: 150 nm³/h
• Makine rengi: gri ral 7008 / koruyucu kapak rengi: sarı ral 1004 / iş istasyonu aydınlatması: 2 veya 4 / ses basınç seviyesi: 77 db(a) ila 79 db(a) (standart, 15000 rpm)
• Takım tutucu: n. 40 din 69871, n. 40 din 69871 (bt40), hsk-a63 din 69893-1 / maks. Mevcut güç: 27 kw / maks. Mevcut tork: 235 nm, 158 nm, 86 nm / programlanabilir indeksli mil açısı konumları: 3600 konumlu elektronik
• Ölçüm sistemi: heidenhain ölçüm sistemi, elektronik katlama komütatörü / konumlandırma hassasiyeti (x/y/z): 0,008 mm / konumlandırma yayılımı (x/y/z): 0,006 mm / ortalama ters çevirme hatası (x/y/z): 0,002 mm
• Şarjör tipi: 2 yönlü zincir şarjör / pozisyon sayısı: 40 (standart) - 50 (isteğe bağlı) / takım seçimi: "rastgele" / takım değiştirici: çift tutuculu kol, elektromekanik tahrikli / dk. Takım değiştirme süresi: 1,5 saniye / talaştan talaşa süre: 4,5 saniye / maks. Takım ağırlığı: 8 kg / maks. Takım çapı: 80 mm / maks. Takım uzunluğu: 350 mm / maks. Takım boyutları: 300 mm
• Düşük basınçta yağ emülsiyonu ile: milin etrafında 10 nozul, 100 l/dak'da maks. 5 bar / milin içinden yağ emülsiyonu ile yüksek basınçta (opsiyon): 15 l/dak'da 15 bar veya 30 l/dak'da 30 bar / talaş karıştırma: masanın iki uzun kenarında 2 paralel vida ve bir yan talaş konveyörü / soğutma sistemi filtrasyonu: 2 filtre eki ve manuel bypass ile 60μ filtre sistemi soğutma sistemi filtrasyonu: 2 filtre eki ve manuel bypass ile 60μ filtre sistemi
