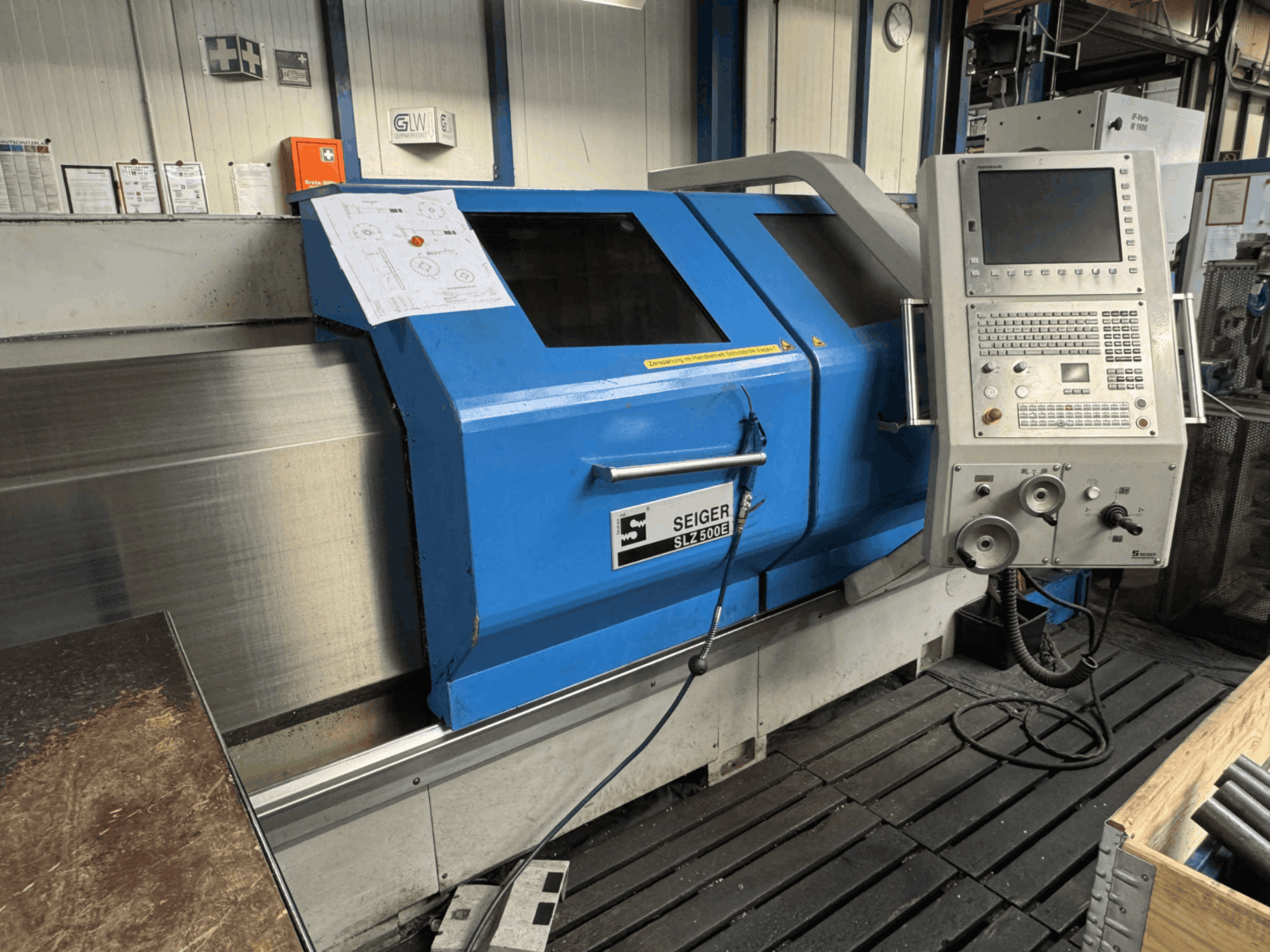

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- İş mili hızı: 1 - 3.000 dev/dk (1. kademe: 1 - 750 dev/dk, 2. kademe: 1 - 3.000 dev/dk)

- İş mili gücü (100/60% ED): 20 / 25 kW

- Konik Boyutu: DIN 55027 Boyut 8 (Ana Mil Ucu) / MT 5 (Punta Mil Ucu)

- Takım İstasyonları: 8 istasyonlu Sauter diskli taret + Parat 4 yönlü hızlı değiştirme tutucusu Boyut 3

- İş mili içinden soğutma sıvısı: Hayır

- Karşı Mil: Hayır

- Maks. Çubuk Çapı: 78 mm (Schunk mandren üzerinden) / 93 mm (mil deliği)

- Maks. İş Parçası Çapı: 500 mm (yatak üzerinden dönüş çapı) / 280 mm (çapraz kızak üzerinden dönüş çapı)

- Maks. Takım Ağırlığı: Bilgi yok

- Tahrikli Takımlar: Evet (tahrikli takımlar için Sauter 8 istasyonlu diskli taret, dijital servo motorlu VDI mili D=30 mm)

- Konumlandırma Hassasiyeti: DIN 8605'e göre

- X ekseni hareket mesafesi: 260 mm

- Z ekseni hareket mesafesi: 1500 mm (merkez mesafesi)

- C ekseni Özellikleri: Ana iş milinde dijital motor ve dişli tahrikli pnömatik kavrama (İş mili hızı 15 rpm'ye kadar, Tork yaklaşık 420 Nm)

- Yatak Genişliği: 350 mm

- Torna Takımı Kesiti (Y x G): 25 x 25 mm

- Ön Yatağındaki Mil Çapı: 130 mm

- Ana Milin İç Konikliği: Metrik 100

- Maksimum Mil Torku: yaklaşık 1400 Nm

- Z ekseni İlerleme Kuvveti: 10.000 N

- X ekseni ilerletme kuvveti: 7.000 N

- İlerleme Aralığı (Boyuna/Düzlemsel): 0,001 - 6000 mm/dev

- Hızlı Hareket Hızı X/Z: 10 / 7 m/dk

- Pota Kovanı Çapı: 90 mm

- Pota Milinin Strok Uzunluğu: 180 mm

- Maks. İş Parçası Ağırlığı (Merkezler Arası): 1.000 kg (destekli 1.250 kg)

- Maks. İş Parçası Ağırlığı (Mandren içinde asılı): 300 kg (200 mm ağırlık merkezi mesafesinde)

- Çalışma Gerilimi: 400 V / 50 Hz

- Kontrol Gerilimi: 24 V DC

- Bağlı Yük: 41 KVA

- Akım Değeri: 60 A

- Ana Sigorta: 63 A

- Ek Donanım:

- Talaş koruma duvarı, pencereli 2 adet hareketli sürgülü güvenlik kapısı, makine lambası, C boyutunda hızlı değiştirilebilir takım tutucu, soğutma sıvısı cihazı, MT 5 canlı merkez, operatör takım seti, X ekseninde lineer ölçek, X ve Z eksenlerinde emniyet kavraması

- Talaş Konveyörü: boşaltma yüksekliği 1000 mm, uzunluk 535 mm, 60 derecelik eğim, sürekli besleme, yaklaşık 250 dm³/saat kapasite, hız yaklaşık 2 m/dk

- İki Hızlı Planet Dişli Kutusu: Ürün No. 6054375, otomatik vites değiştirme, ana iş mili motoruna flanşlı

- Parat 4 Yönlü Taret Hızlı Değiştirme Tutucusu: Boyut 3, manuel çalıştırmalı, sıfır noktalı sıkıştırma sistemine monte edilmiştir

- Tahrikli Aletler için Sauter 8 İstasyonlu Diskli Taret: Dijital servo motorlu VDI mili D=30 mm, torna merkezinin arkasına monte edilmiştir

- Delme Bloğu: VDI 50 tutucu ve dahili soğutma sıvısı beslemesi ile, torna merkezinin önündeki sıfır noktalı sıkıştırma sistemine monte edilmiştir

- Sıfır Noktalı Sıkıştırma Sistemi: çapraz kızak üzerine monte edilmiş taban parçası

- Hidrolik İçi Boş Sıkıştırma Ünitesi: Schunk ROTA THW plus, D=315 mm, 3 çeneli mandren, DIN 55027 Boyut 8 montaj ve 78 mm delik geçidi

- Güçlendirilmiş Soğutma Sıvısı Pompası: (40 L/dk'da 2,5 bar, 8 L/dk'da maks. 5,4 bar) frekans invertörü ve potansiyometre ile kontrol edilir

- El Püskürtme Tabancası: soğutma sıvısı ünitesine bağlı

- Muhafaza Uzatması: döner kapılı, punta tarafında kapalı uzatma

- Pota Tahriki: 6061611 numaralı parça, potayı sürüklemek için yatak kızakına monte edilmiştir

- Makine Kurulum Elemanları: Ürün No. 6054102, vidalı ve dübelli 10 adet makine ayağı

- Takılı Emme Ünitesi: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (Model M 1600, Üretim Tarihi 04-2020, Ağırlık 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
