Romi - C 510DE-TUR-ROM-2014-00001

Ek ekipman

• Konsol: Konsol girintisinin etkinleştirilmesi ile uzunlamasına yönde otomatik döngü.

Makine Avantajları

Teknik Makine Avantajları

• Otomatik özellikler: takım bağlama, kılavuz yüzeylerin sertleştirilmesi, freze mili hızının değiştirilmesi, çerçeve döngüleri ve kılavuz yüzeylerin yağlanması.

• Özel versiyonlar: tam donanımlı, manuel hız kontrolü, azaltılmış hız aralığı, manuel sıkma, yabancı üretim için sayısal gösterge ve kontrol sistemi olmayan iklim kontrollü versiyon.

• Kılavuz yüzeyler: sertleştirilmiş ve kaplanmış karşı yüzeyler.

• Tırmanmalı frezeleme: otomatik cihaz dahildir.

• Otomatik takım bağlama

Ekstra Bilgi

Özel Makine Versiyonları: Yükseltilmiş freze mesnedi, otomatik çerçeve döngüleri ve anlaşma ile yabancı standartlara uygunluk.

Maschinenbeschreibung:

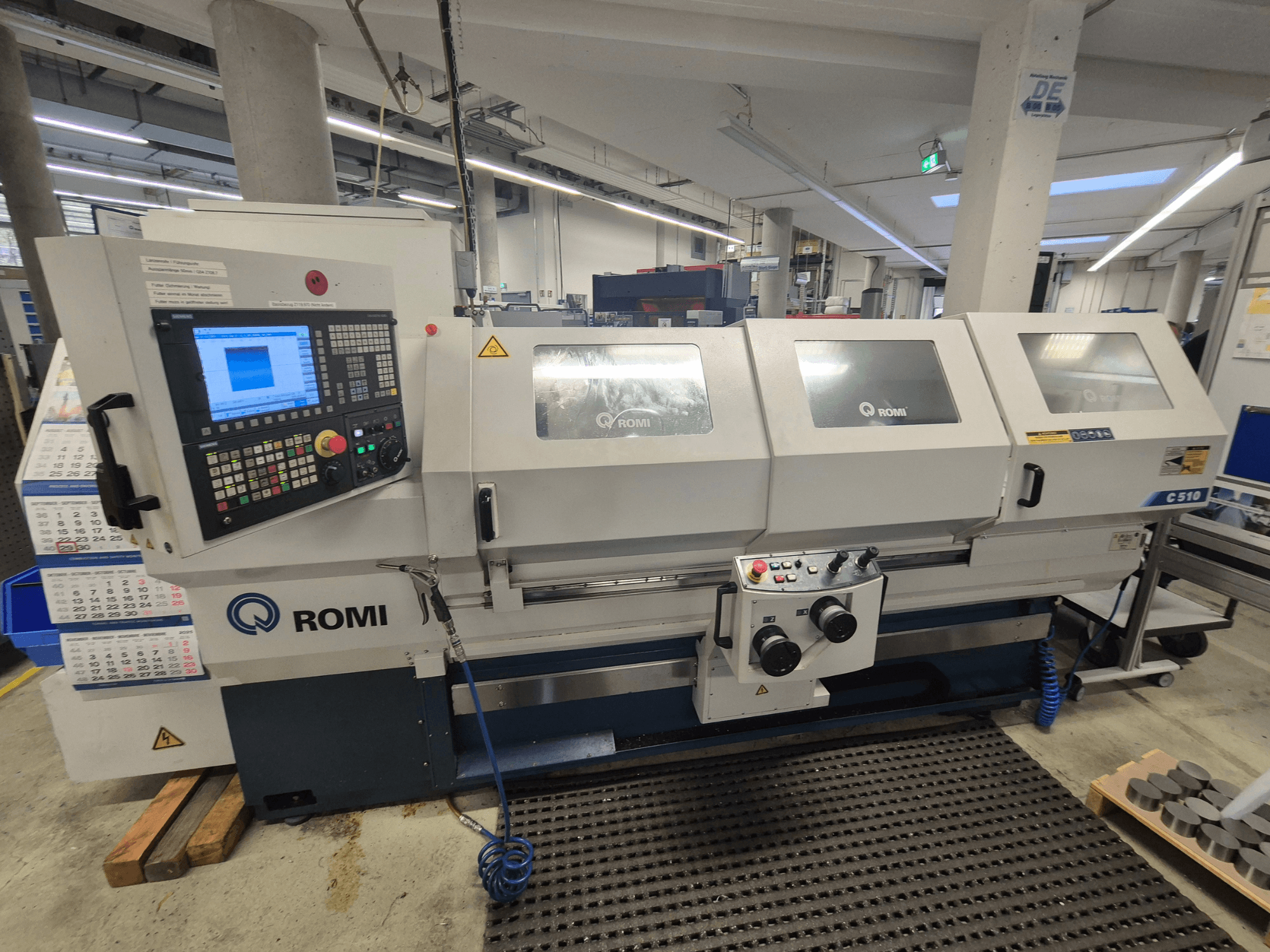

CNC-Yatay-Drehmaschine - ROMI C 510 V5.0 - SIEMENS

Standardausführung:

. Siemens-Steuerung 828D sl, mit 10,4" LCD-Farbmonitor

. ASA A2-6" Spindelkopf, Drehmoment: maks. 303 Nm bzw. ASA A2-8", maks. Drehmoment 408Nm, mit 520mm Schwingdurchmesser

Bett üzerinde, 450 mm Schwingdurchmesser Schlittenführung üzerinde ve 255mm Schwingdurchmesser Planschlitten üzerinde

. Reitstock mit manueller Positionierung des Grundkörpers, mit manueller Betätigung der Pinole (stehende Zentrierspitze) MK-4

. Eilgang längs/quer mit 10.000mm/min

. Herausziehbarer Spänewanne

. Aşağıdaki Açıklıklar/Frekanslar için elektro bağlantı mevcuttur: 400VCA / 50-60Hz

. Abgedichtete Arbeitsraumleuchte

. ROMI RMMP manuelles Maschinenpaket, bestehend aus CNC gesteuertem Hauptschlitten mit zwei

X- ve Z-Achse, Joystick-Schaltern ve der için elektronischen Handrädern

bedienerfreundlichen Siemens Software "Manual Machine Plus"

. Adapterplatte Multifix K22 Tip B mit Multifix Stahlhalterkopf B K22

. Reitstock için Schleppeinrichtung

. Inline-Filter ve Füllstandsensör ile Otomatik Şemalandırma

. Kühlsystem, komplett mit Kühlmittelbehälter und Kühlmittelpumpe (10l/min,@7bar, 1,5kw/ 2cv)

. Kühlwasser Spritzpistole mit zusätzlicher Pumpe

. Zentrifugalgebläse ve Überdruck üzerinden Kühlung mit Elektrischer Schaltschrank

. Spritzschutz, komplett, Schutztüre mit Sicherheitsfenster und Verriegelung durch elektrische Sicherheitsschalter

. Nivellierung için Schrauben und Muttern

. Tesisin İşletilmesi için Schraubwerkzeugsatz

. ROMI-Produkt için CD üzerinde tam dokümantasyon

. Standart raf sistemi: Epoxidlack strukturiert Munsell-Blau 10B-3/4 ve Epoxidlack strukturiert grau RAL 7035

. Einhaltung der geltenden CE-Sicherheitsvorschriften

Steuerungsbeschreibung:

SIEMENS 828D sl

Standart fonksiyonlar:

1 - KAYNAK VE CNC LİSTESİ

- Genauigkeit 80-Bit-NANOfp

- Minimale Blockzykluszeit = 80-Bit-NANOfp

- İleriye Bak = 1

- Beschleunigung mit Ruckbegrenzung

- Taktsynchrone Prozesse und Hochgeschwindigkeitsausgang

- Sprachen: Deutsch, Portugiesisch, Englisch, Spanisch, Italienisch, Französisch

- Ethernet-Schnittstelle

- USB-Schnittstelle

- Teilenummer, Maschinenzykluszeit und Uhr

- Berechnungsfunktion

2 - PROGRAMLAMA KAYNAKLARI:

- Verzeichnis geordnet nach Programm, Unterprogramm und Zyklen

- höhere Programmiersprache

- Programlama kılavuzu

- CNC-Programlama Programlama Kılavuzu

- Program değerlendirmesi

- Hintergrundprogramlama

- Unterprogrammaufruf

- Speicherprogrammnummer

- Teileprogrammspeicher = 3 MB

- Programm laden / speichern

- Programlama ve İşleme

- Lineer-, Kreis- ve Schraubenlinien-İnterpolasyonu

- Verweilzeit

3 - VORSCHUBFUNKTIONEN:

- Vorschub in mm/min oder Zoll/min

- Vorschub in mm/min oder Zoll/min

- Vorschub und genaues Positionieren an den Ecken

- Genauhalt

4 - GRAFIK FONKSIYONLARI:

- PC-ähnlich

- Animierte Elemente - Unterstützung Zyklusparameter

- Grafische Simulation 2D

5 - KOORDINATENSYSTEME:

- Arbeitsebenenauswahl

- Werkstückkoordinatensystem mit 100 Paaren

- Maschinenkoordinatensystem

- Werkstückkoordinatensystems'in Voreinstellen'i

- Lokales Werkstückkoordinatensystem

- Makine ve teçhizat kontrolü için Eingabemaske (manuelle Betriebsart)

6 - KOORDINATENWERTE UND ABMESSUNGEN:

- Zoll veya Metrisch'te Geschwindigkeit ve Abmessungen

- Absolutmaß ve Kettenmaß'ta Programlama

- Polarkoordinatlarla Doğrusal ve Kreisinterpolasyon

- ÖLÇEK / ASCALE

- AYNA / AMIRROR

- Koordinatensystemdrehung

- Nullpunkttransfer

7 - SPINDELFUNKTIONEN:

- S-Kodunda U/dak

- Winkelpositionierung Spindel (M19 und Spos)

8 - ANGEWENDETE WERKZEUGFUNKTION:

- Werkzeugradiuskorrektur

- Werkzeuglänge ve -radius'un Manuel Olarak Karıştırılması

- Werkzeugkorrektur Korrekturpaare (Länge und Durchmesser) = 256 und 512 für AP-Version

- Werkzeugverwaltung

- Standzeitverwaltung

9 - MAKRO:

- Parametre-Programlama

- Makro ve Anwendervariablen

- Sistem değişkenleri

10 - VEREINFACHUNGSPROGRAMMFUNKTIONEN:

- Festzyklus zum Bohren, Ausbohren und Gewindeschneiden

- Gerade ve kreisförmige Nuten için Kreisförmiges Muster

- Festzyklus zum Gewindebohren ohne Ausgleichsfutter

- Festzyklus zum Gewindefräsen

- Gewindebohren mit Ausgleichsfutter

- Gewindereparaturzyklus

11 - PROGRAMMIERFORMAT - 828D sl-REIHE:

- Programlama biçimi ISO Kodu

- CNC-Programlama Programlama

12 - BETRIEBSMODI:

- JOG-Betrieb

- Handrad-Betrieb

- MDA-Betrieb

- Automatikbetrieb

- Einzelsatzbetrieb

- Programmhalt

- Wahlweiser Halt

- Programmtest

- Satz löschen

- Program aracılığıyla Achsreferenzierung

- Werkzeugrückzug und Repositionierung in JOG-Betrieb (Taste REPOS)

- Program Başlangıcı

- Speicher veya Fernsteuerung üzerinden otomatik bahis

13 - WARTUNGSFUNKTIONEN:

- SAĞLIK KONTROLÜ DEĞİLAçıklama:

SIEMENS 828D sl

Standart Fonksiyonlar:

1 - KAYNAKLAR VE CNC PERFORMANSI

• 80 bit NANOfp doğruluğu

• Minimum blok döngü süresi = 80 bit NANOfp

• İleriye Bak = 1

• Sarsıntı sınırlaması ile hızlanma

• Senkronize süreçler ve yüksek hızlı çıktı

• Diller Almanca, Portekizce, İngilizce, İspanyolca, İtalyanca, Fransızca

• Ethernet arayüzü

• USB arayüzü

• Parça numarası, makine döngü süresi ve saat

• Hesaplama fonksiyonu

2 - PROGRAMLAMA KAYNAKLARI:

• Program, alt program ve döngülere göre düzenlenmiş dizin

• Yüksek seviyeli programlama dili

• Programlama kılavuzu

• CNC programlama kılavuzu

• Program bloğu arama

• Arka plan programlama

• Alt program çağrısı

• Program numarası belleği

• Parça program belleği = 3 MB

• Program yükle / kaydet

• Program oluşturma ve düzenleme

• Doğrusal, dairesel ve sarmal enterpolasyon

• Bekleme süresi

3 - BESLEME FONKSIYONLARI:

• mm/dak veya inç/dak cinsinden ilerleme hızı

• mm/dak veya inç/dak cinsinden ilerleme hızı

• Köşelerde hassas konumlandırma ile besleme hızı

• Tam durak

4 - GRAFIKSEL FONKSIYONLAR:

• PC benzeri arayüz

• Animasyonlu öğeler - döngü parametresi desteği

• 2D grafik simülasyon

5 - KOORDINAT SISTEMLERI:

• Çalışma düzlemi seçimi

• İş parçası koordinat sistemi 100 çift ile

• Makine koordinat sistemi

• İş parçası koordinat sisteminin önceden ayarlanması

• Yerel iş parçası koordinat sistemi

• Takım uzunluğu ölçümü için giriş maskesi (manuel mod)

6 - KOORDINAT DEĞERLERI VE BOYUTLAR:

• İnç veya metrik olarak hız ve boyutlar

• Mutlak ve artımlı boyutlarda programlama

• Kutupsal koordinatlarla doğrusal ve dairesel enterpolasyon

• ÖLÇEK / ASKALA

• AYNA / AMIRROR

• Koordinat sistemi rotasyonu

• Sıfır noktası transferi

7 - IŞ MILI FONKSIYONLARI:

• S-kodunda RPM

• İş mili açısal konumlandırma (M19 ve Spos)

8 - UYGULANAN TAKIM FONKSIYONLARI:

• Takım yarıçapı telafisi

• Takım uzunluğunun ve yarıçapının manuel ölçümü

• Takım ofset çiftleri (uzunluk ve çap) = AP versiyonu için 256 ve 512

• Araç yönetimi

• Takım ömrü yönetimi

9 - MAKRO:

• Parametre programlama

• Makro ve kullanıcı değişkenleri

• Sistem değişkenleri

10 - BASITLEŞTIRILMIŞ PROGRAMLAMA FONKSIYONLARI:

• Delme, delik açma ve kılavuz çekme için sabit çevrimler

• Düz ve dairesel oluklar için dairesel desen

• Sert kılavuz çekme döngüsü (telafi aynası olmadan)

• Diş frezeleme döngüsü

• Dengeleme aynası ile kılavuz çekme

• İplik onarım döngüsü

11 - PROGRAMLAMA FORMATI - 828D SERİSİ:

• ISO kod programlama formatı

• CNC programlama desteği

12 - ÇALIŞMA MODLARI:

• JOG modu

• El çarkı modu

• MDA modu

• Otomatik mod

• Tek blok modu

• Program durdurma

• İsteğe bağlı durdurma

• Program testi

• Blok silme

• Program aracılığıyla eksen referanslama

• JOG modunda takım geri çekme ve yeniden konumlandırma (REPOS tuşu)

• Programın yeniden başlatılması

• Hafıza veya uzaktan kumanda ile otomatik çalışma

13 - BAKIM FONKSİYONLARI:

• ACİL DURDURMA (E-STOP)
