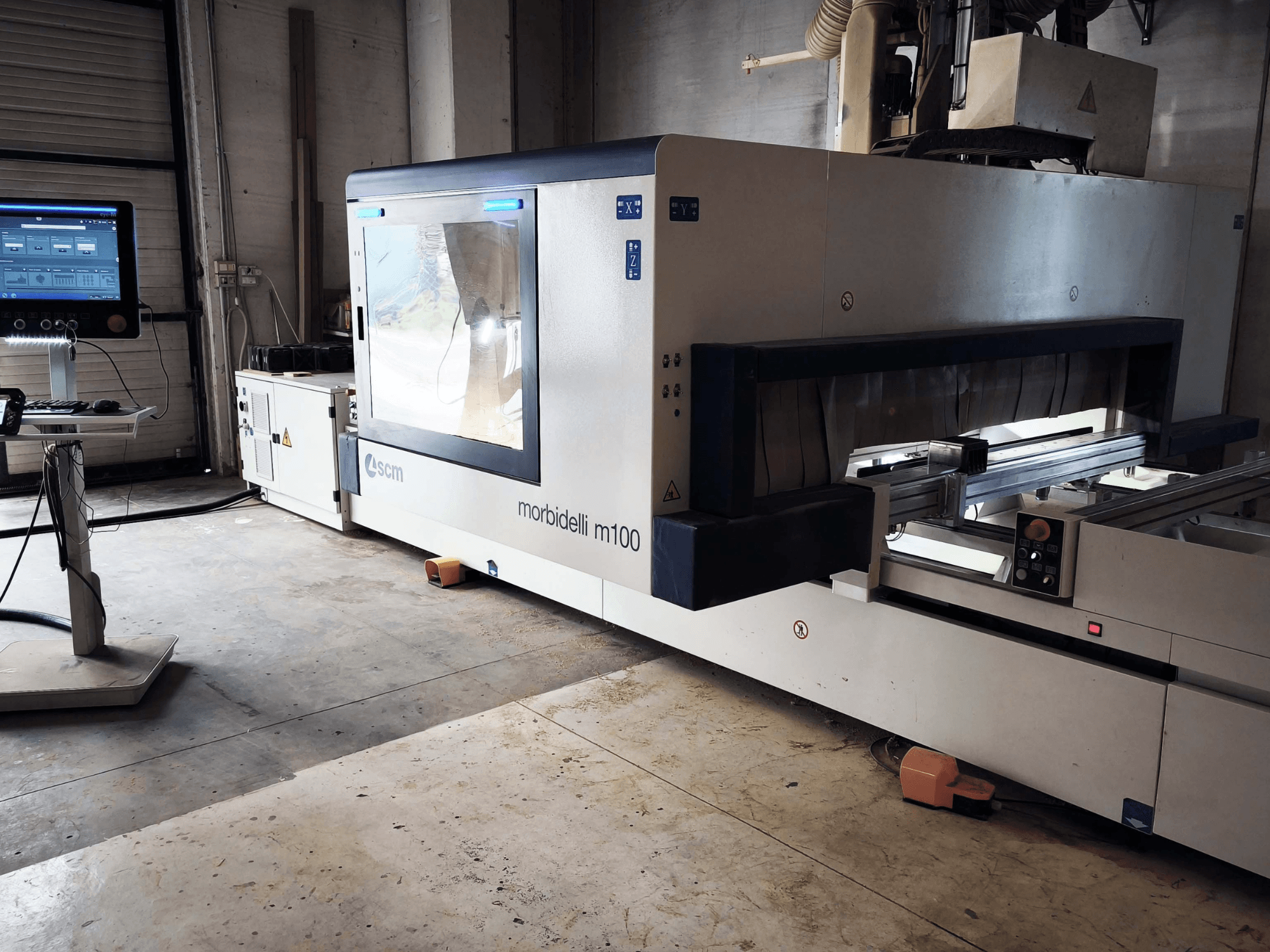

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Çalışma alanı

  • Maks. panel yükleme genişliği / Y geçişi: 2.200 mm

  • Z ekseni iş parçası geçişi: 250 mm

  • Sarkaç çalışma uzunluğu: 1.700 + 1.700 mm

  • X+Y vektör hızı PRO-SPACE: 56 m/dk

  • X+Y vektör hızı PRO-SPEED: 78 m/dk

  • PRO-SPACE güvenlik yapılandırması: Operatör güvenliği için X ekseni 25 m/dk ile sınırlandırılmıştır

• 5 Eksenli Freze Ünitesi – JQX

  • 5 eksenli JQX elektrospindle, HSK 63F

  • B ekseni dönüşü: ±185°, hız: 7.000°/dk

  • C ekseni dönüşü: ±320°, hız: 7.000°/dk

  • Programlanabilir CW/CCW dönüş, seramik rulmanlar, sıvı soğutmalı

  • Otomatik emme davlumbazı: 3 konum + hariç tutulan konum

• Delme Ünitesi – F23L Ro.Ax

  • 13 adet bağımsız olarak seçilebilen dikey iş mili

  • Çift çıkışlı 5 yatay delme kafası (3'ü X ekseninde, 2'si Y ekseninde)

  • Delme mili hızı: 4.200 rpm (standart) / 3.000–8.000 rpm (invertörlü)

  • X ekseninde entegre testere bıçağı; maks. çap 125 mm; kalınlık 2,2–6 mm

  • Bıçak hızı: 5.000 dev/dak (standart) / 10.000 dev/dak'a kadar (invertörlü)

  • Delme motoru gücü: 3,9 kW'a kadar

  • Maks. delik uzunluğu: 70 mm; mil aralığı: 32 mm; Weldon Ø10 mm takım bağlantısı

  • Yüksek basınçlı hava desteği: mil başına >64 kgf

• Takım magazinleri (toplamda 28 pozisyona kadar)

  • TRB14: 14 takım; maks. takım çapı 300 mm (3 eksenli) / 350 mm (5 eksenli); maks. takım ağırlığı 8 kg

  • FAST14: 14 takım; maks. Ø 225 mm (testere) / 180 mm (dairesel takımlar/açı agregaları); maks. takım ağırlığı 8 kg

• Çalışma masası ve sıkıştırma

  • 6 × TV FLEX 1600 masa/çubuk; pnömatik kilitleme/kilit açma

  • Otomatik referans durdurucular: 6 arka, 6 ara, 4 yanal

  • Ek ön durdurucular H=75

  • 4 adet pnömatik panel kaldırma cihazı H=75

  • Sarkaçla işleme özelliği

  • Vakumlu sıkıştırma sistemi

• Vakum ekipmanı

  • Vakum pompası: 250 m³/sa

  • 18 sabit vakum başlığı: 145 × 145 mm, H=75 mm

  • 6 döner kap: 145 × 55 mm, Y=75 mm

• Ölçüm / konumlandırma

  • Otomatik takım uzunluğu sensörü

  • Çift lazer konumlandırma (her çalışma alanı için bir projektör)

  • Otomatik iş parçası konumlandırma referansları

• Kontrol ve yazılım

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • DXF içe aktarma; PGM içe aktarma / PGMX'e dönüştürme

  • Parametrik programlama; Takım Yöneticisi; Maestro APPS

  • Grafiksel iş masası kurulumu; çarpışma kontrolü; çevrim süresi tahmini

  • Uzaktan yardım özelliği; ağ bağlantısı

• Operatör konsolu

  • eye-M PRO entegre endüstriyel bilgisayar, 21,5 inç Full HD dokunmatik ekran (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB DDR4 RAM; 500 GB HDD

  • Ethernet RJ45; USB 3.0

  • Kablolu TECPAD 7" uzaktan kumanda; kablo uzunluğu 6,5 m

• Kurulum verileri

  • Kurulum gücü: 23–28,5 kVA; 400 V; 50 Hz; 3 faz

  • Hava tüketimi: 450 Nl/dk

  • Egzoz hava hızı: 30 m/s; egzoz bağlantısı Ø 250 mm

Ek ekipman

• Takım tutucular ve pensler: teklife dahil değildir

• Başka hiçbir harici aksesuar (robotlar, otomasyon, talaş konveyörü, çubuk besleyici vb.) dahil olarak belirtilmemiştir
