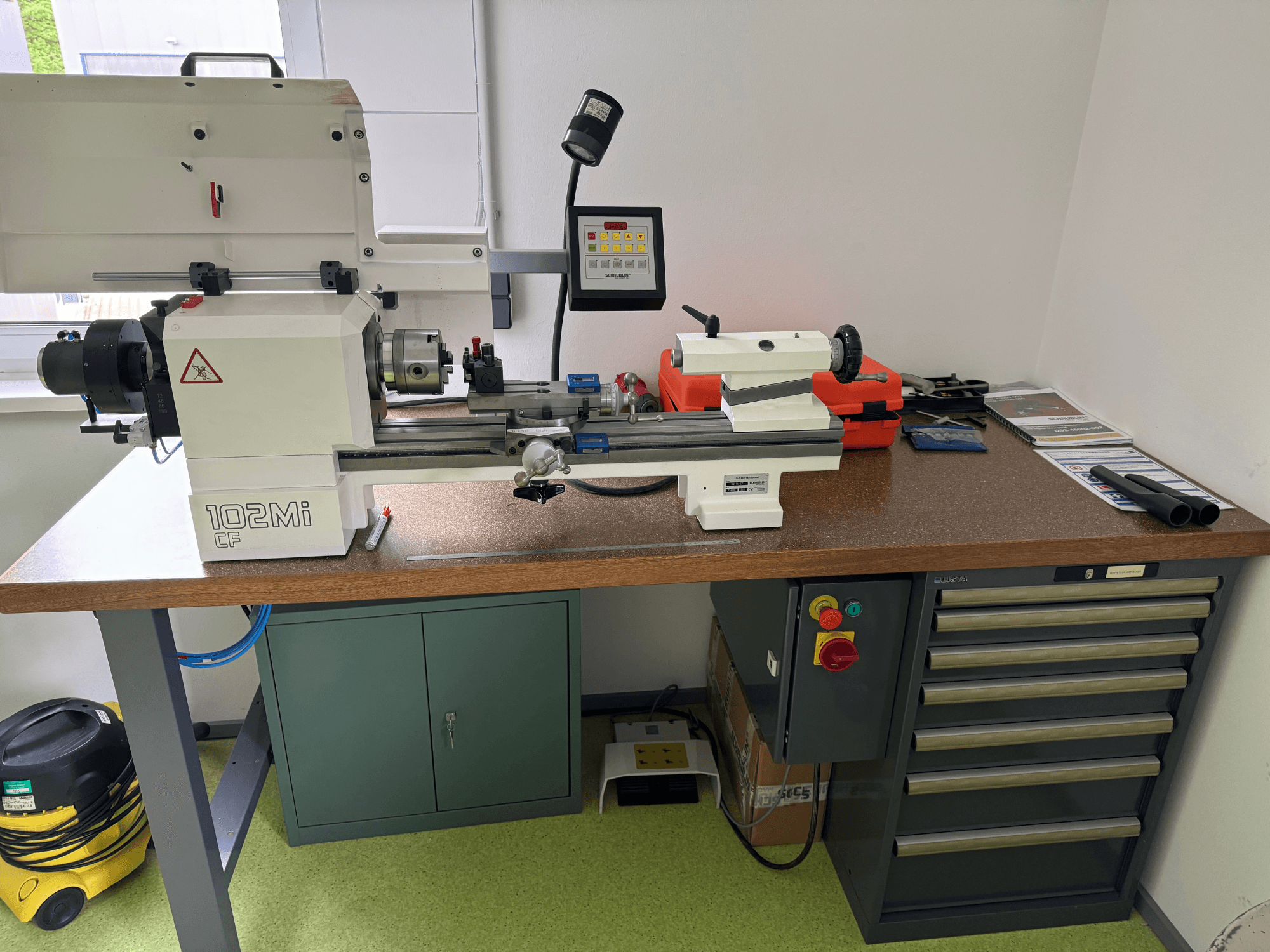

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Headstock: Entegre motor

• Montaj: Tezgah üzerine monte edilir (Versiyon CE)

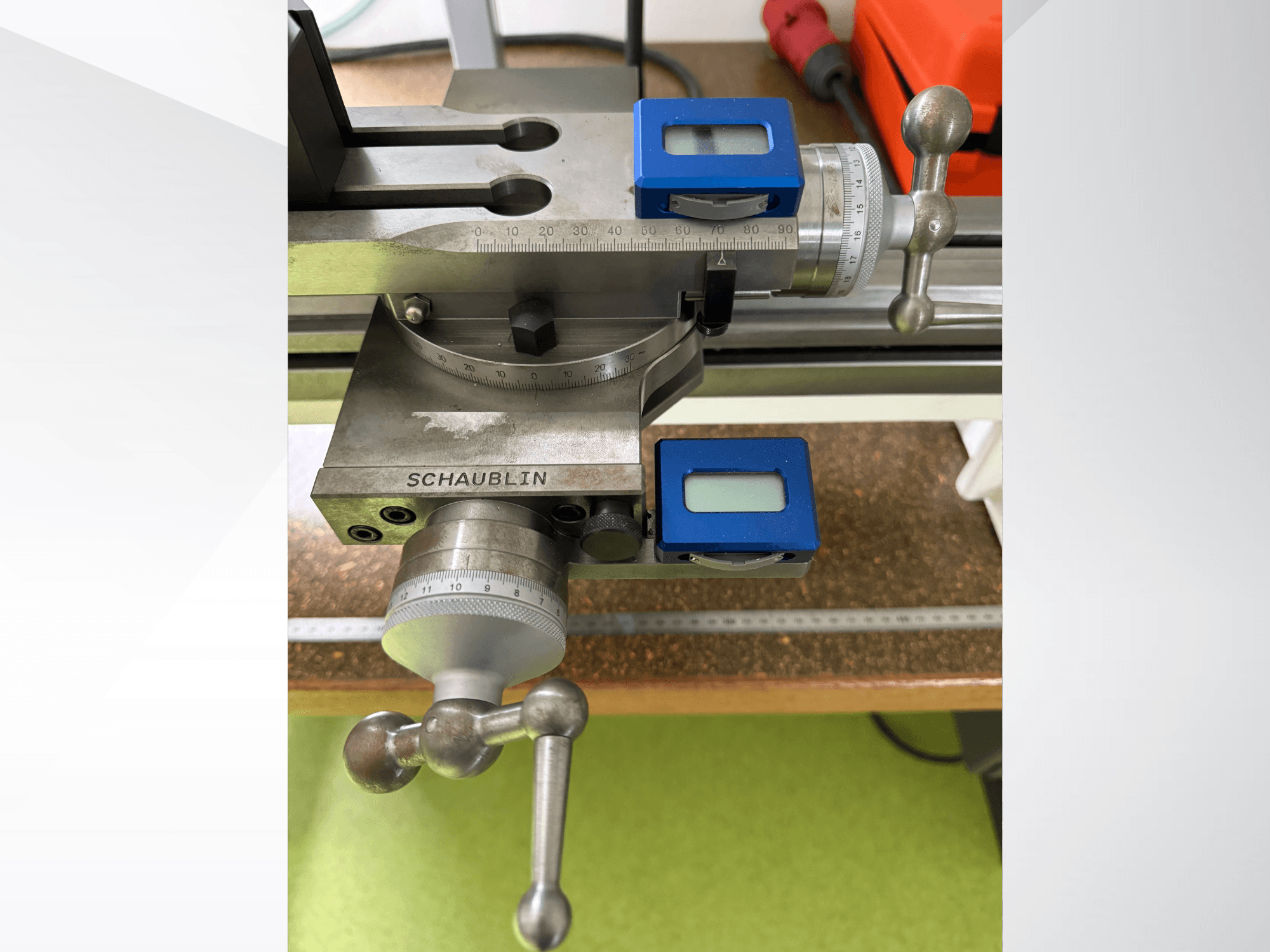

• Çapraz kızak: Dijital ölçüm cihazlı krank çapraz kızağı

• Punta: Mors Konik 2

Ek ekipman

• Çalışma Tezgahı: 2000 x 800 x 900 mm

• Lista çekmeceli dolap: 564 x 725 x 850 mm

• Grafit dağıtıcılı pnömatik sıkıştırma cihazı W25

• Tripan-111S hızlı değiştirilebilir takım tutucu sistemi

• Delme çubuğu tutucusu, 30° açılı, maks Ø12 mm

• 3 çeneli ayna W25/Ø100 (dökme demir, manuel)

• Punta aksesuarı: Dönme merkezi 60°, Ø18 mm (Gepy)

• Pens seti W25 (0,5-25 mm, 50 adet)

• Mebiflex 70 lamba

• Maks. Yatak Üzerinde İzin Verilen Çap: 200 mm

• Maks. Taşıyıcı Üzerinde İzin Verilen Çap (Çapraz Kızak): 120 mm (arka destek ile 60 mm)

• Yatak Üstü Orta Yükseklik: 102 mm

• Taşıyıcı Üzerinde Merkez Yüksekliği: 20 mm

• Maks. Merkez Mesafesi: 470 mm

• Yatak Uzunluğu: 1.000 mm

• Yatak Yüksekliği: 168 mm

• Ana İş Mili Tahriki: AC Motor, 1,5 kW (Sürekli çalışma)

• Mil Tipi Seçenekleri: W20 / W25

• İş Mili Hızı (Kademesiz Değişken): 100 - 6.000 rpm (min-¹)

• Mil İç Çapı: 20 mm (W20) / 25 mm (W25)

• Maks. Çubuk Kapasitesi: 14,5 mm (W20) / 19 mm (W25)

• Yatak Üzerinde Taşıma Hareketi (Manuel): 442 mm

• Çapraz Hareket (X ekseni): 100 mm

• X ekseni Çözünürlüğü (Yarıçap): 0,001 mm (dijital)

• Boylamasına Hareket (Z ekseni): 90 mm (Opsiyonel: Yönlendirilebilir üst kızak için 150 mm)

• Z ekseni Çözünürlüğü: 0,001 mm (dijital)

• Trapez Vida Mili: Ø 9 x 2 mm hatve

• Maks. Takım Şaft Kesiti: 16 x 16 mm (Multifix-Sistem) / 12 x 12 mm (Tripan-Sistem)

• Takım Tutucu Çapı: 20 mm (Multifix-Sistem) / 12 mm (Tripan-Sistem)

• Standart Punta: Mors 2 iç konik, 30 mm iş mili dış çapı, 80 mm strok

• Kolla çalıştırılan punta (Opsiyonel): W20/W25 iç konik, 40 mm iş mili dış çapı, 100 mm strok

• Yıldız çarkla çalışan punta (Opsiyonel): W20/W25 iç konik, 40 mm iş mili dış çapı, 150 mm strok

• Hızlı Sıkma Kolu Sistemi (Opsiyonel): Maksimum iş mili hızı 3.000 rpm

• Pnömatik Sıkma Sistemi (Opsiyonel): Ayarlanabilir eksenel sıkıştırma kuvveti, 5 bar'da 500 daN, Maksimum iş mili hızı 6.000 rpm

• İş Mili Kilidi: Pnömatik olarak çalıştırılan iş mili kilidi, kilitleme torku 5 bar'da 48 Nm (Maksimum hız 3.000 rpm)

• Sabit Dayanaklar (Opsiyonel): Boşluk, sabit sabit dayanak, Ø 0,01 ila 40 mm

• Elektrik Bağlantısı: 400V, 50/60 Hz, Nominal Akım 12A (Maks. 20A giriş sigortası), +/- %5 izin verilen voltaj dalgalanmaları

• Güç Tüketimi: 1,8 kVA

• Operatör İstasyonunda Yük Altında Gürültü Seviyesi: <60 dBA

• Çalışma Sıcaklığı: +15°C ila +30°C (dijital ölçüm cihazları için +5°C ila +40°C)

• Bağıl Nem: %5 ila %80

• Dijital Ölçüm Birimi Pil: 1x Lityum 3V, Tip CR 2032 (Akım tüketimi: 45 µA, Ömür: 5.000 saat sürekli çalışma)

• Zemin Yüklemesi: 263 kg/m²

• Zemin Yük Kapasitesi: 113 kg/m²
