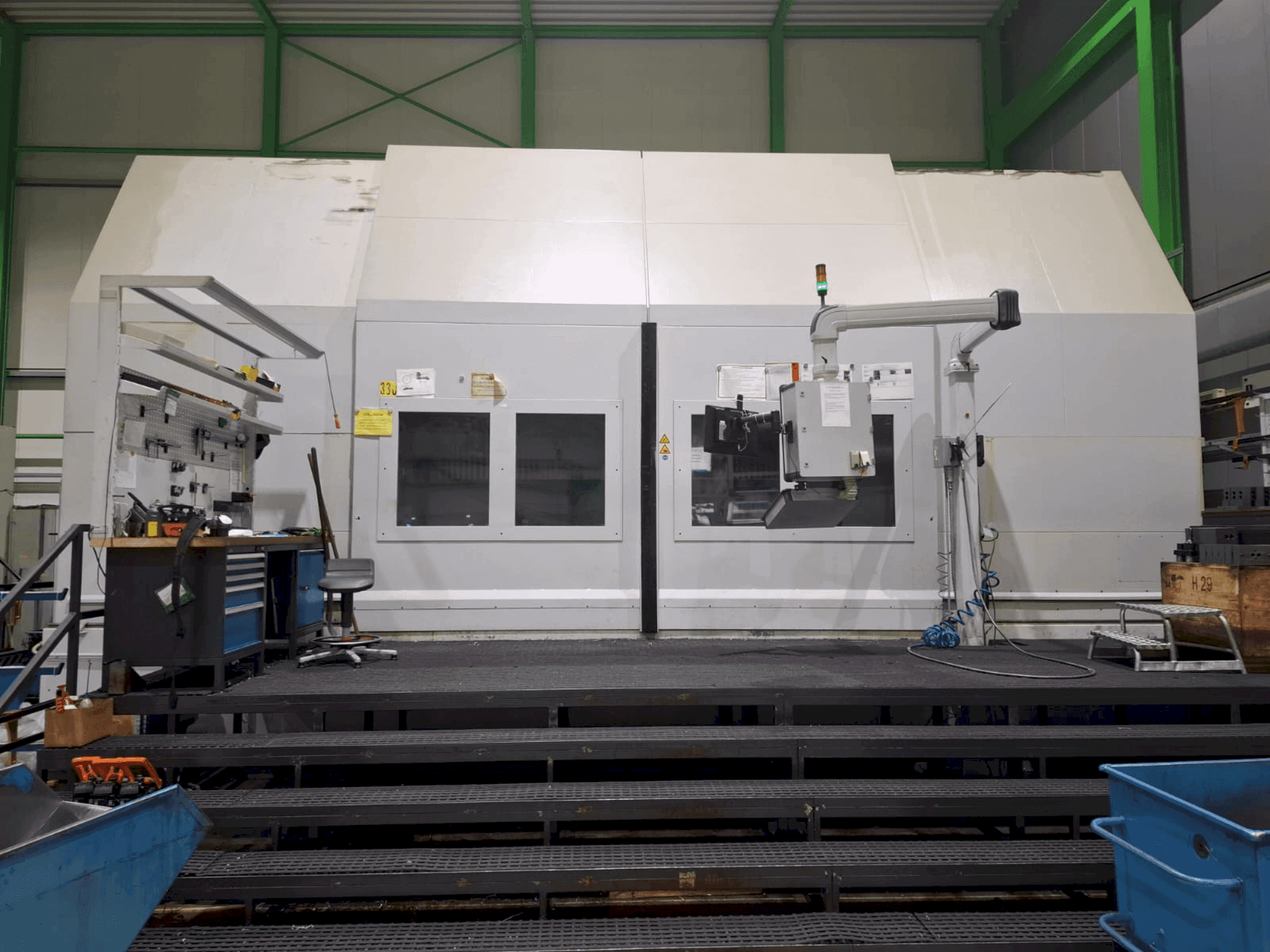

Pittler - PV4000DE-TUR-PIT-2018-00001

Makine Faydaları

Teknik Makine Faydalari

• Eksenler: 5 / tip: 1 torna mili, 2 çapraz kızak üzerinde 2 takım taşıyıcılı dikey torna tezgahı / maks. Salınım çapı: 3800 mm / mil yük kapasitesi (ayna + iş parçası): 35000 kg / gürültü seviyesi: en 12478'e göre ≤80 db(a)
• X1 ekseni hareketi: 2800 mm / x2 ekseni hareketi: 3200 mm / z ekseni hareketi: 1000 mm / hızlı hareket hızı: x: 32 m/dak, z: 20 m/dak / besleme kuvveti: 22 kn (x ve z) / kılavuzlar: boşluksuz makaralı doğrusal kılavuzlar / konum ölçüm sistemi: doğrusal
• Tip: siemens sinumerik 840 d sl / nc bellek: 10 mb / kullanıcı arayüzü: hmi operate, 19" renkli ekranlı op019 / yazılım seçeneği: programsync / ağ arayüzü: ethernet, dnc seçeneği / uzaktan servis: teamviewer aracılığıyla, plc ve nc için teleservis
• Motor: alan odaklı kontrole sahip sıvı soğutmalı asenkron motor / maks. Hız: 100 dev/dak / tork: %40 görev döngüsünde 67000 nm / tahrik gücü: %100 görev döngüsünde 200 kw / yatak: hassas eksenel derin oluklu bilyalı yatak, Ø 1400 mm / mil flanşı: Ø 1900 mm / Özellikler: Çarpışma koruması, hizalama yardımı, su soğutma
• Takım sistemi: doğrudan soğutma sıvısı beslemeli capto c8 / 20 takım taşıyıcıları / çift takım tutucu (mfu): tornalama ve delme için, 6000 dev/dak'ya kadar hız, tork: 120 nm (%100 çalışma döngüsü), b ekseni: kademesiz açısal konumlandırma / takım magazini (sol): 25 konum (zincir tipi), maks. Çap: 150 mm, uzunluk: 400 mm, ağırlık: 20 kg / takım magazini (sağ): 41 konum (mfu kafası için)
• Hidrolik ünite: oransal valfli, seçilebilir sıkıştırma basıncı / elektronik el çarkı: siemens ht2 / siemens emniyet entegreli: kapı açıkken kızak ve mil hareketleri / Ölçüm probu: ≤5 µm hassasiyet, kablosuz, alet değiştirilebilir / hava temizleyici: uas smog hog sh-m20 225 / t tr e, 1,5 kw, 4000 m³/h / otomatik iki parçalı çalışma alanı kapısı / yürüyerek girilebilen çalışma alanı: basamak plakası ile
• Soğutma sistemi: 6 bar, 80 l/dak / kağıt bant filtresi: knoll kf150/1550, 150 l/dak, ~60 µm filtrasyon, 1550 l tank / yüksek basınç pompası: 70 bar, frekans kontrollü (paralel besleme mümkün) / daldırma soğutucu: filtre tankına monte edilmiş / yağ bantlı skimmer: friess tipi 1u / talaş konveyörü: knoll, menteşeli bant tipi, boşaltma yüksekliği 1150 mm
• Röhm 12 çeneli dengeleme mandreni (kfg 3500/3/6/12), Ø 3500 mm, yükseklik 500 mm / yağ dağıtıcı ve ölçüm sistemli tandem silindir / çene stroku: 55 mm / çene başına dengeleme: ±6 mm / piston stroku: 120 mm / maks. Sıkma basıncı: 60 bar / toplam sıkma kuvveti: 10–200 kn / maks. Hız: 100 dev/dak / mandrenin ağırlığı: ~30000 kg
