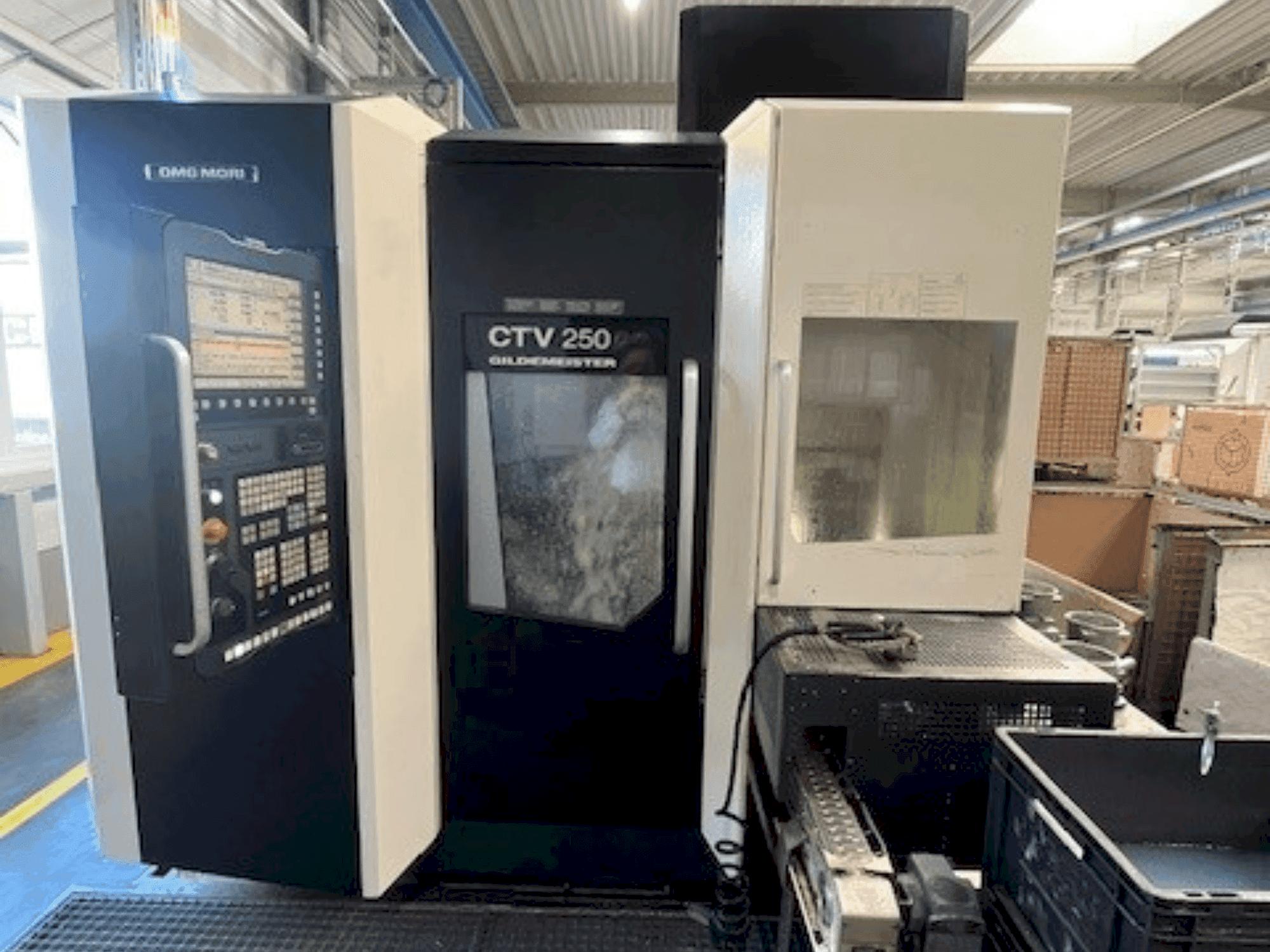

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Ek ekipman

• shopturn seçeneği

Makine Avantajları

Teknik Makine Avantajları

• 01/07/2025 tarihinden itibaren kullanılabilirlik

• Ağırlık: 6000kg

• 40 kVA

• 58 A Maksimumda

• 63 A

• 400 V

• 50 Hz

• Kontrol sistemi: Siemens Sinumerik 840D Slimline

• Ana tahrik: AC ana tahrik 25 / 32 kW

• Görev döngüsü: %100 / %40 ED

• İş mili hızı: 5000 rpm

• Tork: 280 / 360 Nm

• İçi boş sıkıştırma silindiri

• Takım tutuculu 12 konumlu taret

• Taret çapı: 340 mm

• Menteşeli bantlı talaş konveyörü

• 4 renkli durum sinyal ışığı

• Ana milden hava üfleme

• UDI 40 tareti için tahrikli takım sistemli C ekseni

• Tüm alet istasyonları için tahrik

• Y ekseni hareketi +90 / -65 mm

• Doğrusal kılavuz sistemi

• Bilyalı vida mili

• Entegre mutlak enkoderli AC servo motor

• Kılavuz yollarda cam kantar

• Hızlı travers hızı: 30 m/dak

• Soğutma sıvısı sistemi 8 / 20 bar

• Soğutma sıvısı tankı kapasitesi: 600 litre

• Soğutma sıvısı pompası akış hızı: 8 bar / 20 l/dak

• Yüksek basınçlı pompa akış hızı: 20 bar / 40 l/dak

• Taret diski üzerinden tüm taret istasyonlarına soğutma sıvısı beslemesi

• Bant filtre sistemi filtrasyon derecesi: 40 µm

• Soğutma sıvısı seviyesi izleme

• Entegre çalışma alanı çıkarma maks. 400 m³/saat

• İş parçası probu Renishaw LP2DD

• Yükleme ve boşaltma istasyonuna yerleştirilen prob

• Pnömatik olarak çalıştırılan kapaklı ve elektrik kontrollü kalem

• Ölçüm hassasiyeti: 10 µm

• Ek aletler için fonksiyon plakası

• Makine kabini sıcaklık kontrolü maks. 40°C

• 40°C'ye kadar elektrik kabini soğutma ünitesi

• Hidrolik yağ soğutucusu

• İnternet üzerinden uzaktan teşhis desteği

• Çalışma alanının 3 yıkama vidası bağlantısı ile yıkanması

• Ayrı olarak değiştirilebilen 8 bar basınçlı iki valf

• Parça taşıma sistemi SRA 160 için iş parçası boşaltma konveyörü

• İş parçası çapı: 100 mm

• Çekme zinciri tasarımında sürekli iş parçası taşıma sistemi SRA 160

• Depolama kapasitesi: 30-70 mm çapında 30 iş parçası maks 7 kg

• Depolama kapasitesi: 18 iş parçası çapı 30-100 mm maks 15 kg

• Maksimum iş parçası yüksekliği: 160 mm

• Maksimum toplam iş parçası ağırlığı: Paletler dahil 320 kg

• Yükleme yüksekliği yaklaşık 800 mm

• Taşıma prizmalarına sahip zincirli konveyör bandı

• NC ekseni tarafından kontrol edilen sürükleme zinciri hareketi

• Sürükleme çerçeveleri kümesi

• İş parçası çapı minimum 30 mm maksimum 160 mm

• İş parçası taşıma sistemi toplama istasyonu için ışık bariyeri

• Palet yükleme için tutma tertibatı SRA 160

• Robot arayüzü Profinet

• Profinet üzerinden 6 eksenli robot için elektrik arayüzü

• Güç aynası merkezleme ve yüzey sıkıştırma aynası

• Fonksiyon plakası üzerinde desteklenen ara saklama tepsisi

• İç iş parçası alanı için hava üflemeli temizlik

• Önde ve arkada iki nozullu hava üflemeli ölçüm probu

• Motor kontrollü valfler ile sıkma basıncı ayarı

• NC programı ile programlanabilir sıkma basıncı

• Talaş konveyörü üzerindeki talaş boşaltma kanalının 300 mm uzatılması

• Alüminyum işleme paketi

• Talaş konveyörü üzerinde modifiye bulamaç pompası

• Bant filtresinin zorla indekslenmesi

• Daha büyük çip kabı

• Geçmeli eleklerin talaş konveyöründen uzatılması

• STEP ve IGES formatında makine çalışma alanının 3D veri modeli

• CD üzerinde 3D model teslimi

• Siemens kontrolünün donanım yapılandırması dahil PLC / SPS kaynak kodu İngilizce

• Standart taban makinesi için yağ karteri çizimi

• İş mili saati 18,071

Ekstra Bilgi

Makine hala güç altında
