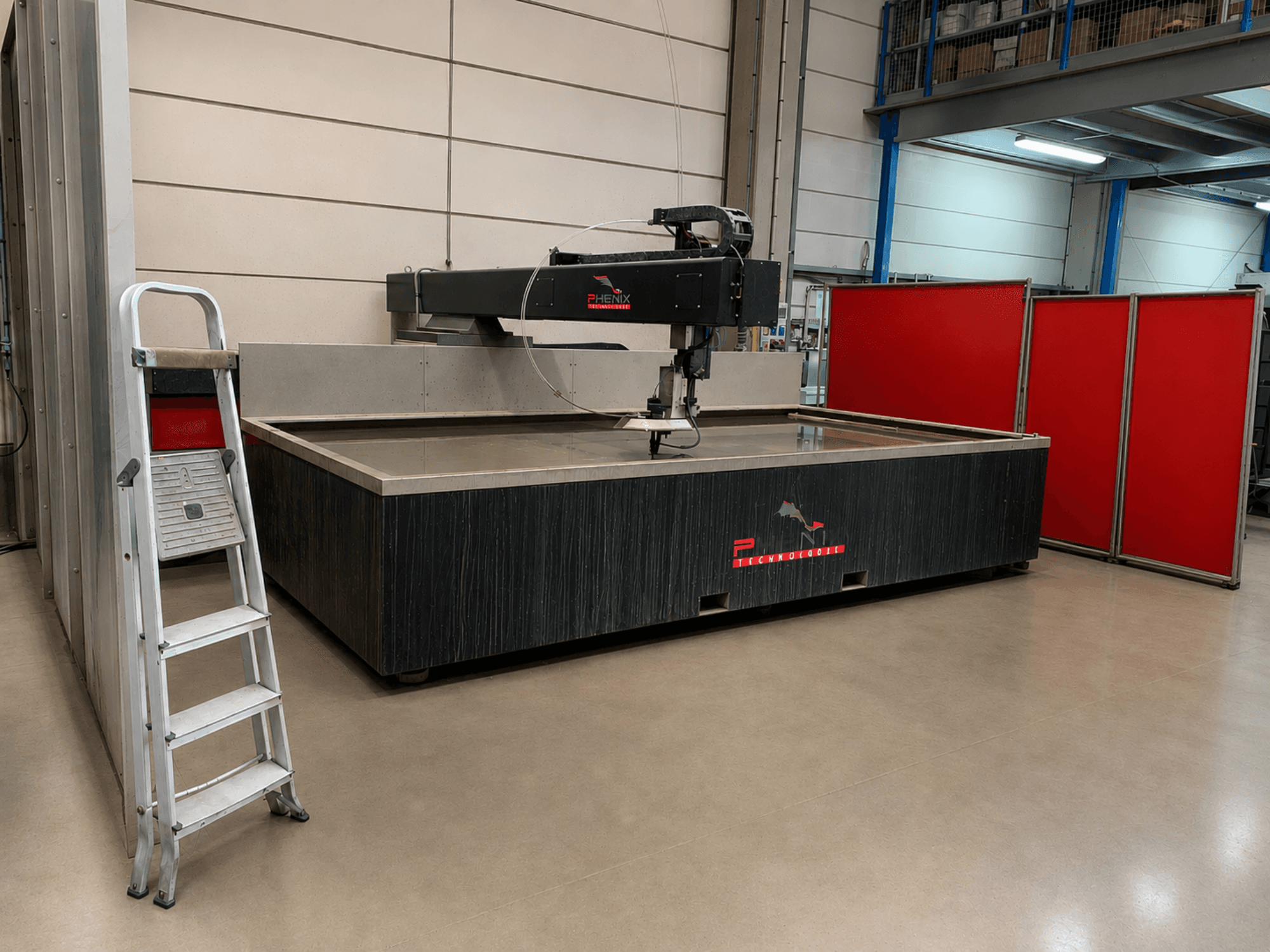

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Çalışma alanı: 3.000 × 1.500 mm

• Kesme işlemi: Saf su ve aşındırıcı su jeti kesimi

• Uygun malzemeler: Çelik, paslanmaz çelik, alüminyum, galvanizli çelik ve diğer malzemeler

• Maksimum kesim kalınlığı: 70 mm'ye kadar (malzemeye bağlı olarak)

• İşlevsel test: Sökme işleminden önce yapılabilir

Makine / Hareket Sistemi

• Konsol tasarımı (3 taraftan yükleme)

• Bilyalı rulman bloklu lineer kılavuzlar

• Bilyalı vida tahriki

• İnkremental enkoderli fırçasız eksen motorları

• Otomatik yağlama

• Aşındırıcı kirlenmeye karşı korumalı eksenler

• Konumlandırma hassasiyeti: ±0,1 mm

• Tekrarlanabilirlik: ±0,05 mm

• Ayarlanabilir taşma ve hızlı tahliye vanalı paslanmaz çelik su deposu

• Galvanizli destek ızgaraları

• Güvenlik ışık bariyerleri ve acil durdurma sistemi

Kesme Kafası

• AccuStream kesme kafası

• Maksimum çalışma basıncı: 4.000 bar (MD JET kılavuzuna göre)

• Önerilen nozul çapı: 0,10–0,30 mm

• Safir veya elmas delik

• Hidrolik açma/kapama valfi

• Konfigürasyonlar: Saf su veya aşındırıcı suyla kesim

Yüksek Basınçlı Pompa

• Üretici/Model: Hypertherm HyPrecision 75S

• Pompa gücü: 56 kW

• Maksimum/Fabrika kesme basıncı: 4.137 bar

• Fabrika delme basıncı: 1.379 bar

• Maksimum yüksek basınçlı su akışı: 50 Hz'de 5,7 L/dk / 60 Hz'de 6,1 L/dk

• Kesme suyu giriş akışı: 11,4 L/dk

• Kesme suyu giriş basıncı: 3–8 bar

• Pompa boyutları (U × G × Y): 1.930 × 1.016 × 1.422 mm

• Pompa çalışma/nakliye ağırlığı: 1.497 kg / 1.415 kg

• Elektrik beslemesi: 400 V / 50 Hz

• Anma akımı / Ana devre kesici: 103 A / 125 A

• Hidrolik sıvı tankı kapasitesi: 151 L

• Hidrolik sıvısı: ISO VG 32 veya 46

• Maksimum hidrolik sıvı sıcaklığı: 54,4 °C

• Maksimum hidrolik basınç: 217 bar

Ek donanım

• Basınçlı aşındırıcı sistemi:

  • Aşındırıcı hazne kapasitesi: 200 L

  • Hazne basıncı: 8 bar

  • Hazne boyutları: 1.070 × 780 × 1.320 mm (MD JET kılavuzuna göre)

  • Boş ağırlık: 120 kg

  • Düşük seviye izleme özelliğine sahip otomatik aşındırıcı besleme sistemi

  • Pnömatik aşındırıcı taşıma

  • Entegre aşındırıcı ölçüm/dağıtım sistemi

• Opsiyonel/mevcut: Gerçek zamanlı kesme yüksekliği algılama sistemi (belirtildiği gibi, mevcudiyeti opsiyoneldir)
