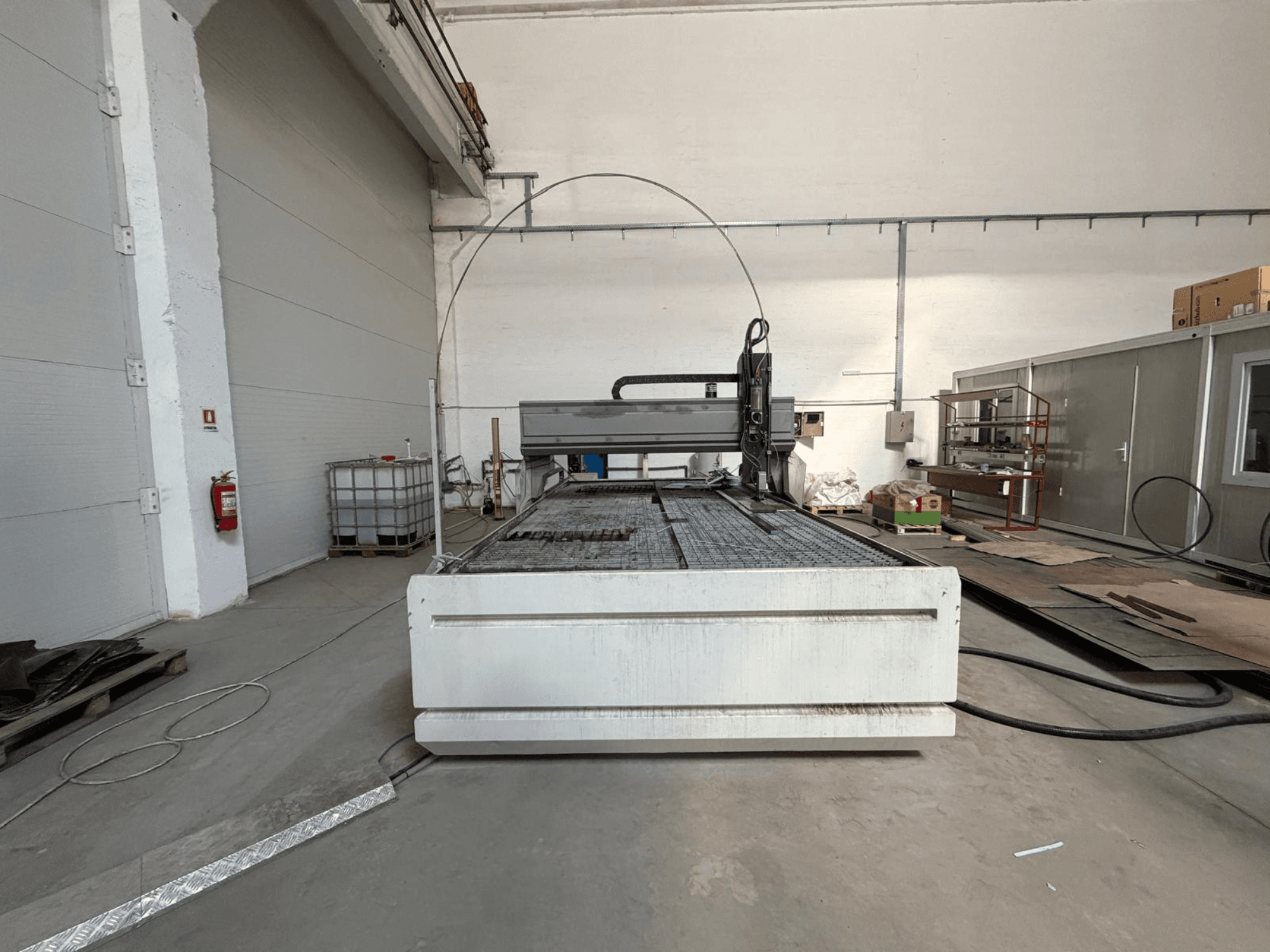

CMS - SMARTLINE 2040RO-CUT-CMS-2023-00001

• Maksimum çalışma masası boyutu: yaklaşık 4.150 × 2.080 mm

• Kesme sistemi

  • Teknoloji: Aşındırıcı su jeti

  • Kesme kafası: 3 eksenli su jeti kesme kafası (CMS Tecnoucut)

  • Maks. kesme kalınlığı: 220 mm'ye kadar (malzemeye bağlı olarak)

  • Karmaşık şekiller için enterpolasyonlu CNC kesim

  • Otomatik Z yüksekliği kontrolü

• Eksenler ve hareket

  • CNC kontrollü eksenler: X, Y, Z

  • Motorlar: Fırçasız

  • Kılavuzlar: Geri dönüşlü bilyalı lineer kılavuzlar

  • Tahrik sistemi: Kremayer ve pinyon (X/Y), bilyalı vidalı (Z)

  • Konumlandırma hassasiyeti: ±0,05 mm

  • Tekrarlanabilirlik: ±0,03 mm

• Su jeti basınç sistemi

  • Maksimum çalışma basıncı: yaklaşık 4.150 bar (60.000 psi)

  • Pompa gücü: yaklaşık 22,5 kW

  • Not: 30 CP yüksek basınç yükseltici pompa dahildir; bkz. Ek ekipman

• Kontrol ve yazılım

  • CNC kontrol: OSAI Open

  • HMI: CMS Active arayüzü

  • CAD/CAM: EasyCut / EasyPump uyumlu

  • Hareketli stand üzerinde dokunmatik ekranlı kontrol paneli

• Çalışma masası ve yük

  • Malzeme desteği: Çelik ızgara tabla

  • Maksimum masa yükü: yaklaşık 500 kg/m²

• Elektrik ve tesisat

  • Güç kaynağı: 400 V / 50 Hz / 3 faz

  • Kurulu güç: yaklaşık 35–40 kVA (konfigürasyona bağlı olarak)

  • Koruma sınıfı: IP54 (kontrol kabini)

• Güvenlik ve donanım

  • Güvenlik koruyucuları ve fotoelektrik bariyerler

  • Otomatik yağlama sistemi (X, Y, Z)

  • Kesme kafası için çarpışma algılama sistemi

  • Sıfır noktası ayarı için lazer işaretleyici

  • Elektrik kabini ve kontrol konsolu

Ek ekipman

• Yüksek basınçlı güçlendirici pompa (30 CP)

• Aşındırıcı besleme sistemi (270 kg kapasite)

• Hava kompresörü
