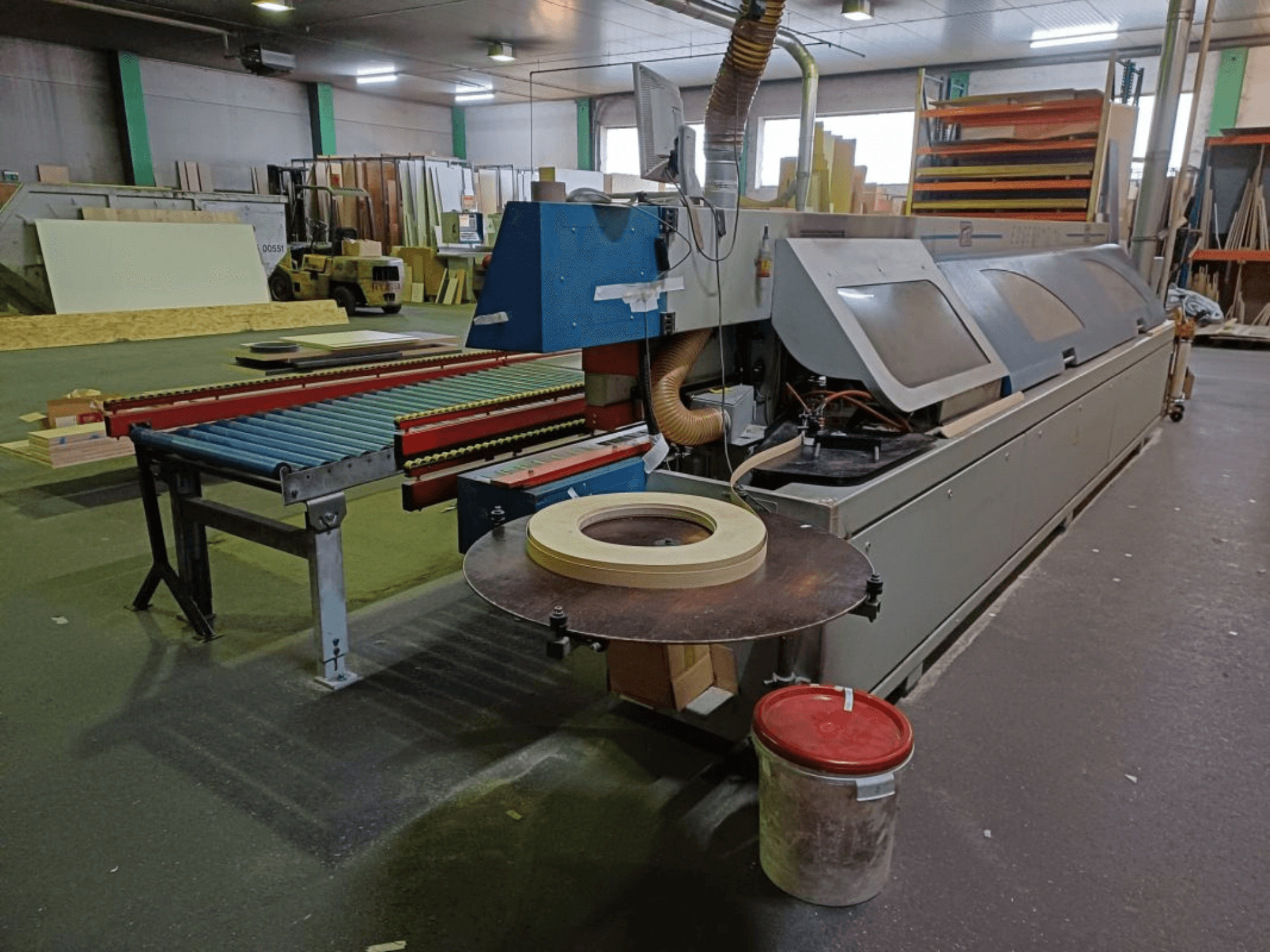

OTT - TWISTERAT-EDG-OTT-2005-00001

• Yapıştırıcı uygulaması: Sıcak/soğuk eriyik yapıştırıcı işlemi; senkron ve ters dönüşlü uygulama silindiri

• Kenar kalınlığı: 0,3-10 mm

• İş parçası kalınlığı: 8-60 mm

• İş parçası genişliği: minimum 70 mm

• İş parçası uzunluğu: minimum 150 mm

• Çalışma basıncı: 6 bar

• Besleme gücü: 3,0 kW

• İlerleme hızı: 14-20 m/dak

• Elektrik bağlantısı: 3x 400 V, 50 Hz

• Ekstraksiyon gereksinimi: 20 m/s'de 1x Ø180 mm = 35 m³/dak

• Hava hızı (minimum): 20 m/s

• Basınçlı hava tüketimi: yaklaşık 300 l/dak.

Makine üzerindeki işleme üniteleri / ekipmanları:

• Birleştirme:

  • 2 x 2,2 kW, n=14.600, 250 Hz; iki uygulama kontrollü çalışma mili

• Combi-melt yapıştırma ünitesi:

  • EVA, PUR sıcak tutkal veya temizleme granülleri için üste monte edilmiş, değiştirilebilir hazne; hazne hacmi 2,5 l

• AKM (otomatik kenar magazini):

  • Sabit uzunluklarda şerit kenarları için optik izlemeli otomatik kenar magazini

• Kapaklama:

  • 2 x 0,8 kW, n=12.000, 200 Hz; otomatik döner 0°/5°; 2 HM testere bıçağı Ø140 x 3,2 x 16, z=34

• Gömme frezeleme:

  • 2 x 0,7 kW, n=12.000, 200 Hz; tek taraflı problama; 2 karbür uçlu değiştirilebilir bıçak kafası HF70, Ø70 x 20 x 16, z=4

• İnce frezeleme (eğim 15°/30°/45°):

  • 2 x 0,3 kW, n=12.000, 200 Hz; çift taraflı problama; 2 karbür değiştirilebilir kesici uç kafası HF70, Ø70 x 20 x 16, z=4

• AWSR (R2-R5 yarıçapı):

  • İnce freze için 2 hızlı değiştirme seti, 2 x 0,3 kW; 2 karbür değiştirilebilir kesici uç kafası AR73 x 16 x 16, z=3, R2-R5

• AKF (kopya frezeleme):

  • Uç yüzeyler ve uzunlamasına radyüsler için iki ayrı çalışma miliyle otomatik kopya frezeleme; 2 x 0,37 kW, 12.000 rpm; takımlar R1-R3

• Sıyırıcı bıçak:

  • 2 x karbür sıyırıcı, otomatik besleme

• Yüzey kazıyıcı:

  • 2 x karbür sıyırıcı, ince ayar cihazı ile

• PU seti:

  • 5 yönlü püskürtme cihazı (2 x ayırıcı, 1 x yağlayıcı, 2 x temizlik maddesi), bez diskli ince parlatma cihazı

• Kenar temizleme:

  • 2 x 0,2 kW, n=2.800, 50 Hz, salınımlı fırçalar
