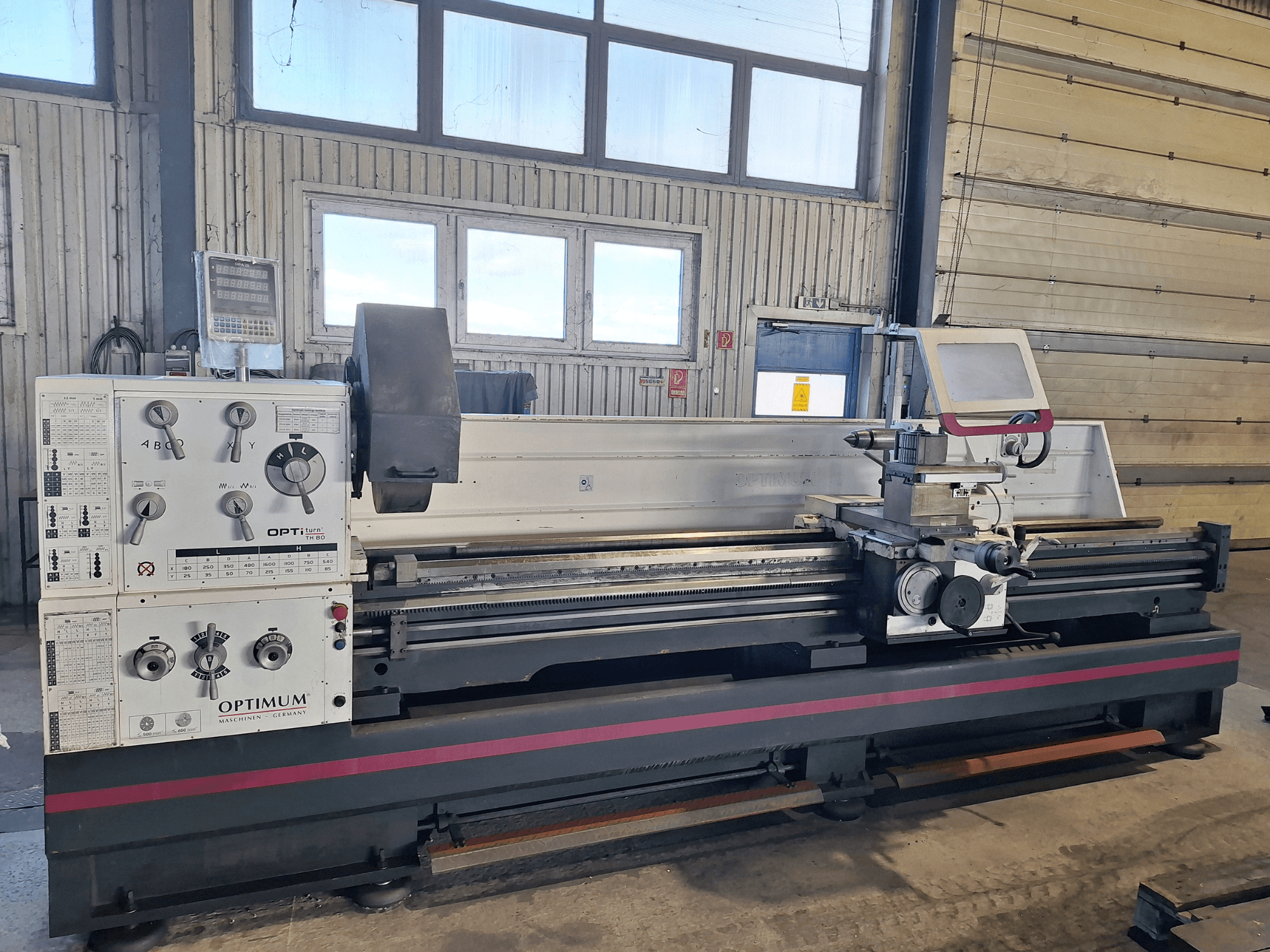

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Tip ve öne çıkan özellikler

  • Lider ve çekişli iş mili torna tezgahı, yüksek esneklik, hassasiyet ve maliyet etkinliği

  • Hazırlanmış dijital konum göstergesi (bkz. Ek donanım) ve hızlı değiştirilebilir çelik tutucu (bkz. Ek donanım) ile

• Nakliye bilgileri

  • Ambalaj ölçüleri: Uzunluk 4770 mm, Genişlik 1150 mm, Yükseklik 1840 mm

  • Ağırlıklar: Brüt 4480 kg, Net 3870 kg

• Teknik veriler

  • Yük taşıma kapasitesi 1,4 t/m

  • Çalışma alanları:

    • Maks. yükseklik 400 mm

    • Makine yatağı üzerindeki dönüş çapı 800 mm

    • Planya kızağı üzerindeki dönüş çapı 570 mm

    • Yatak genişliği 400 m

    • Maks. genişlik 3050 mm

    • Yatak köprüsündeki dönüş çapı 1035 mm

    • Yatak köprüsünde dönüş uzunluğu 250 mm

  • Hız aralığı:

    • Vites sayısı 16

  • Hızlı hareket hızı:

    • Hızlı hareket hızı 3800 mm/dak

    • Hızlı hareket ile ilgili açıklamalar maks. 5 dakika (30 dakika ara)

  • Elektrik verileri:

    • Tahrik motoru çıkışı 11 kW

    • Besleme gerilimi 400 V

    • Şebeke frekansı 50 Hz

    • Elektrik bağlantıları: Toplam nominal değer 12 kW

  • Soğutma yağlama sistemi:

    • Soğutma sıvısı pompası çıkışı 150 W

  • İş mili:

    • Mil aynası Kamlok DIN ISO 702-2 No. 8

    • Mil deliği/çubuk geçiş çapı 105 mm

    • Mil konisi Ø113 (koni 1:20) mm

    • Takım tutucu maks. ayna yüksekliği 32 mm

  • Punta:

    • Punta aynası MK 5

    • Punta frezesi stroku 235 mm

    • Punta frezesi çapı 90 m

  • Hatveler:

    • Metrik hatve 0,45 - 120 mm/dev (54 hatve)

    • İmparatorluk aralığı 80 - 7/16 Gg/1" (60 adım)

    • Çap aralığı 7/8 - 160 (42 adım)

    • Modüler diş aralığı 0,25 - 60 mm/dev (46 adım)

  • Seyahat:

    • Hareket üst kızağı 230 mm

    • Seyahat arabası selesi 2900 mm

    • Seyahat çapraz kızağı 368 mm

  • Besleme:

    • Boylamasına besleme aralığı 0,044 - 1,48 mm/dev (25 besleme)

    • Düz ilerleme aralığı 0,022 - 0,74 mm/dev (25 ilerleme)

• Tasarım özellikleri ve güvenlik

  • Sertleştirilmiş ve taşlanmış Z ekseni kılavuz yolu

  • Mil montajlı Kamlok DIN ISO 702-2 No. 8

  • Hassas hazırlanmış kızak; tüm kılavuzlar kama şeritleriyle ayarlanabilir

  • Ayar aralığı üst sürgü ± 90°

  • İş mili burnunun 0,015 mm'den daha iyi konsantrikliği garanti edilir

  • Yağ banyosunda çalışan dalgalar, tekerlekler ve ana mil

  • Dişli çarklar pürüzsüz, sertleştirilmiş ve 2 ayarlanabilir hassas konik makaralı rulman ile taşlanmış

  • Besleme hızlarını değiştirmek için seçim kolunu temizleyin

  • Hızlı hareket eden besleme dişlisinin kapalı tasarımı

  • Hassas yataklarda yağ banyosunda sertleştirilmiş ve taşlanmış dişliler ve miller

  • El çarkları ayrıştırılmış ve EN 23125'e göre test edilmiştir

  • EN 23125'e göre test edilmiş iki kanallı sağ-sol anahtarı

  • EN ISO 13849'a göre test edilmiş, yaşam döngüsü hesaplamalı anahtar

  • Anahtarlama mili aracılığıyla yatak taşıyıcısında sağa/sola dönüş değiştirilebilir

  • Yatak kızağında merkezi yağlama

  • Seviye göstergeli ve yağ ayırıcılı ayrı soğutma sıvısı tankına sahip soğutma sıvısı cihazı; DIN'e göre kolay ve eksiksiz boşaltma ve temizleme

  • Öncü mil

  • Acil durdurma darbe anahtarı, motor koruma anahtarı, kilitlenebilir ana anahtar

  • Ayak kumandalı acil durdurma cihazı

  • X ekseninde serbest bırakma fonksiyonlu emniyet el çarkları

  • Ayarlanabilir ince skalalı el çarkları 0,04 / 0,02 mm

  • Konik tornalama için punta ± 10 mm ayarlanabilir

  • Ayarlanabilir ince ölçekli punta ucu ve el çarkı

  • Pozisyon değişimi için punta krankı

  • 1/4 veya 1/1 dönüşlü iki ayarlanabilir orana sahip punta mili

  • Hızlı besleme: planda ve uzunlamasına yönde hızlı traversi etkinleştirmek için basma düğmesi ve seçme kolu; limit anahtarına geri çekilirken tüm makineyi kapatmaz

  • Pozitif açma kontaklı güvenlik limit anahtarı

  • Hızlı acil durdurmalı elektrikli motor freni; normal çalışmada tekerleksiz hızlı durdurma

  • Siemens bileşenleri ile elektrik

  • Yumuşak hat ve hortum yönlendirmesi için enerji zinciri

Ek ekipman

• Cam skalalı dijital pozisyon göstergesi DPA 21

• Hızlı değiştirilebilir çelik tutucu SWH 9-D

• Kare keskiler için 41 x 180 D tipi çelik tutucu (maks. takım yüksekliği 32 mm)

• Sabit çerçeve (sabit durma) geçişi maks. Ø 150 mm

• Koşu çerçevesi (sabit/takip dinlenme) geçişi maks. Ø 130 mm

• Makine ışığı / LED makine lambası

• Redüksiyon manşonu MK 5 / MK 7

• Sabit merkezleme noktası MK 5

• Sabit merkez noktası MK 5, alaşımlı

• İnce ayarlı pozisyon durdurucu

• Dişli setini değiştirin

• Kapalı kaliteli yağ

• İşletim araçları
