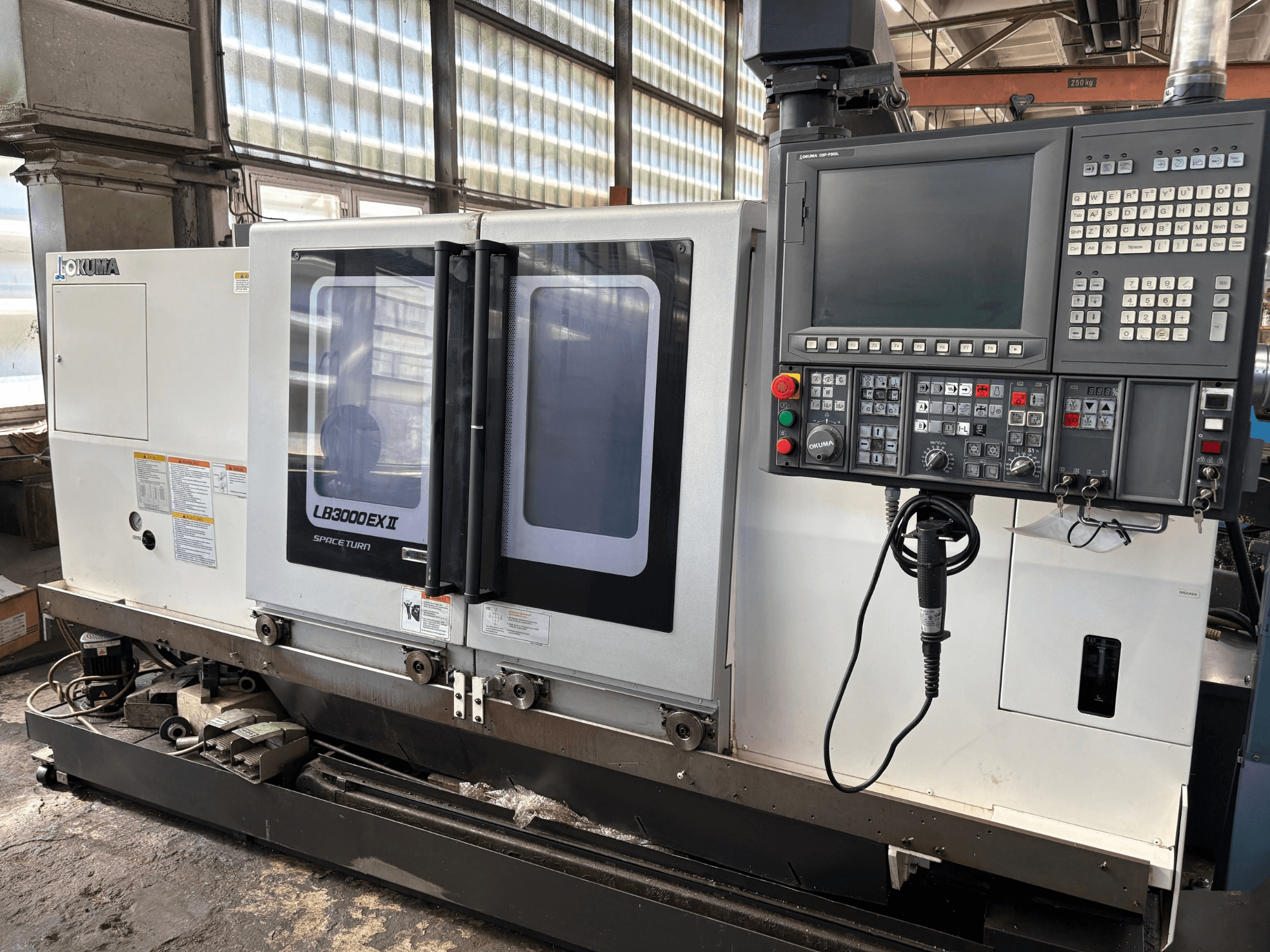

Okuma - LB3000EXII HU-TUR-OKU-2014-00002

Kapasiteler

• Yatak üzerinde salınım: 580 mm

• Boyuna taşıyıcı üzerindeki dönüş çapı: 470 mm

• Mil merkezleri arası mesafe: 1.020 mm

• Maksimum tornalama çapı: 340 mm

• Maksimum tornalama uzunluğu: 1.000 mm

• Merkezler arası maksimum iş parçası ağırlığı: 250 kg

Ana iş mili

• Mil çapı: 120 mm

• Mil ucu: JIS A2-6 (isteğe bağlı olarak JIS A2-8)

• Mil deliği: 80 mm

Eksenler

• Z hızlı hareket: 30.000 mm/dk

• X hızlı hareket: 25.000 mm/dk

• X/Z ilerleme aralığı: 0,001–1.000 mm/dev

Taret

• Tip: V12

• Takım istasyonları: 12

• Tornalama veya tahrikli takımlar için uygundur (L veya M takımları)

• Dış takım boyutu: 25 × 25 mm

• İç takım boyutu: Ø40 mm

Tahrikli takımlar / C ekseni

• Tahrikli takım hızı: 45–6.000 dev/dak

• C ekseni aralığı: 360°

• C ekseni indeksleme artışı: 0,001°

• C ekseni hızlı hareket hızı: 200 rpm

Punta

• Koniklik: MT No. 5

• Hareket mesafesi: 1.015 mm

• Motor: 2,9 kW

Elektrik / yardımcı

• Hidrolik ünite pompası: 2,2 kW

• Yağlama pompası: 0,018 kW

• Soğutma sıvısı pompası: 0,25 kW (yan talaş tahliyesi) / 0,8 kW (arka talaş tahliyesi)

• Besleme gerilimi (manuel): 200 V

• Transformatör gerilimleri: 220 / 240 / 380 / 415 / 440 / 480 V

• Frekans: 50/60 Hz

• Elektrik dolabı koruma sınıfı: IEC IP54
