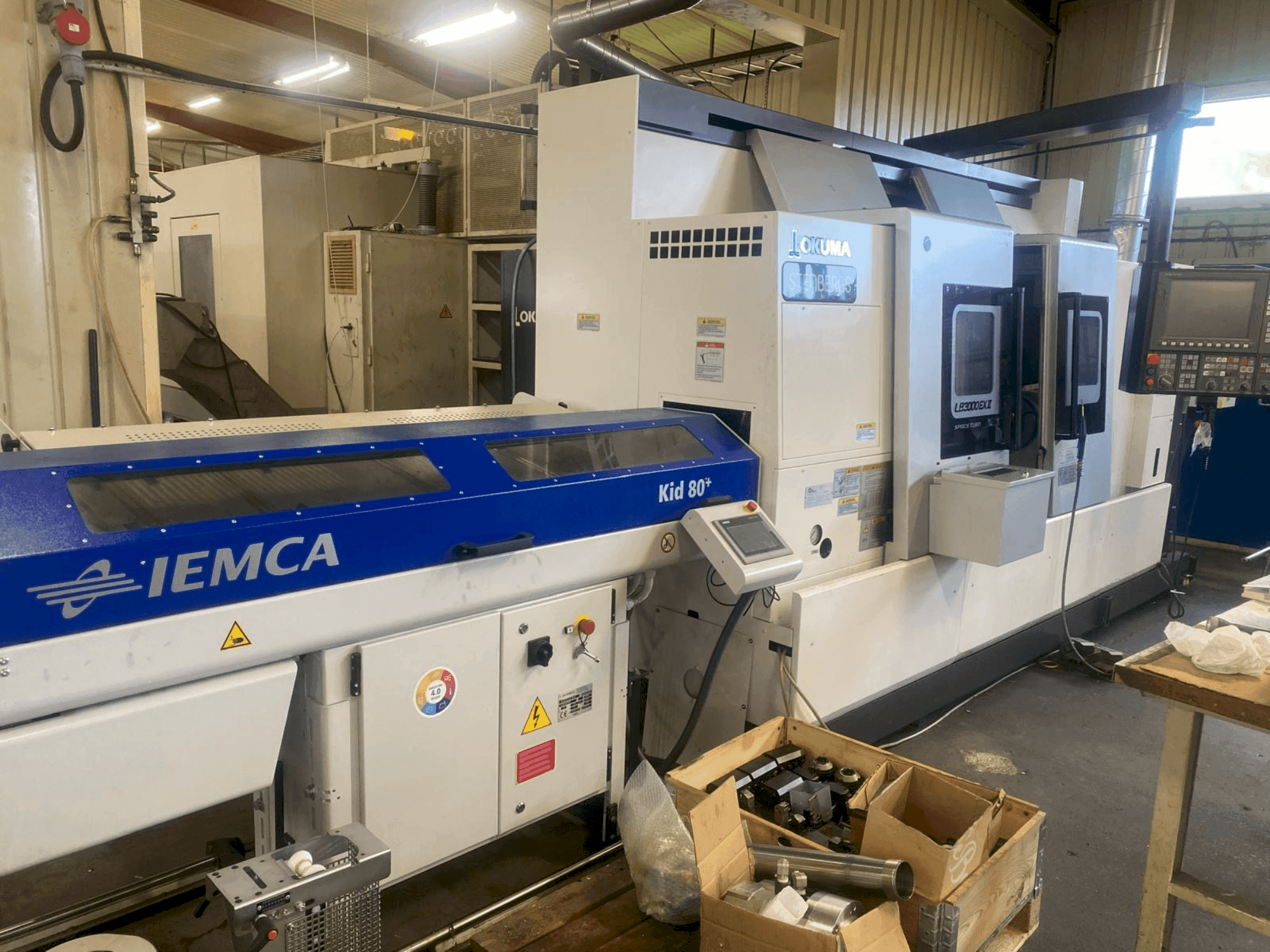

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Mil uçları arasındaki mesafe: 1085 mm

• Maksimum tornalama çapı: 340 mm

• Ana iş mili çekme borusundan geçen çubuk kapasitesi: 80 mm

• Yardımcı iş mili deliği: 63 mm

• Yardımcı mil çekme borusundan geçen çubuk kapasitesi: 52 mm

• Tahrikli takımların dönüş hızı: 45–6000 rpm

• Kontrol: Okuma OSP P300L (OSP Suite), 15 inç ekran

• Konfigürasyon: Ana iş mili (sol) + alt iş mili (sağ), Y ekseni, tahrikli takımlı taret (radyal takım montajı)

• Maksimum tornalama çapı: 340 mm

• Mil hızları:

  • Sol (ana): 42–4.200 dev/dk

  • Sağ (yardımcı): 50–6.000 dev/dk

• Mil motorları:

  • Sol (ana): PREX 30/22 kW

  • Sağ (yardımcı): PREX 11/7,5 kW

• Özel ana mil (“Big Bore” seçeneği): Ø91 mm, burun JIS A2-8, 42–4.200 dev/dak, PREX 30/22 kW, maks. tork 700 Nm

• Kontrol/izleme fonksiyonları:

  • İş mili yönlendirme

  • Tüm eksenler ve iş milleri için seçilebilir kesme yükü izleme (“Load Monitor”)

  • One-Touch IGF M-E diyaloglu programlama

  • Takım ömrü izleme: iş parçası sayısına göre, kesme süresine göre, kesme yüküne göre; otomatik yedek takım değişimi veya yedek takım yoksa durdurma/alarm

• Makine seçenekleri: Sol kızak kapakları için ek yıkama

Ek donanım

• Ana iş milinde 250 mm SMW mandren

• Yardımcı iş milinde 170 mm Kitagawa mandreni

• 6 set yumuşak çene

• 4 adet düz tahrikli takım tutucu

• 4 adet açılı tahrikli takım tutucu

• 2 adet çift tornalama takım tutucusu

• 4 delme çubuğu tutucusu

• 8 adet standart tornalama takım tutucusu

• Yaklaşık 30 ER penseli 8 adet düz ER tutucu

• İş parçası tutucular (mandrenler)

  • SMW‑Autoblok BBD250‑77 / A8, hidrolik 3 çeneli mandren

    • İçerir: 1 set yumuşak üst çene, VN170‑77 hidrolik silindir, silindir flanşlı 72 iç çaplı çekme borusu

    • Maksimum hız: 4.000 dev/dak; çubuk kapasitesi: Ø72 mm

  • Kitagawa B206 (Ø170 mm), hidrolik 3 çeneli mandren

    • İçindekiler: 1 set yumuşak üst çene, SR1146 hidrolik silindir, çekme borusu/silindir flanşı, itici

    • Maksimum hız: 6.000 dev/dak

• Parça taşıma

  • Parça tutucu, salıncak kovalı tip, Ø80 × L150 mm, maks. 5,8 kg

• Talaş yönetimi

  • LB3000 EX II C1000 için Cromar talaş konveyörü, çıtalı tip, sağ taraftan boşaltmalı

• Çubuk besleme ve arayüzler

  • Çubuk besleyici arayüzü (OSP P300L)

  • Okuma LB3000 EX II için IEMCA KID 80+ çubuk besleyici (SX – Sol)

    • İçindekiler: 7 inç dokunmatik ekranlı HMI, mekanik/elektrik arayüz kiti, ek aydınlatma kiti, yuvarlak/altıgen çubuklar için makaralı kılavuz kiti, iş mili uzantısı, D=26 mm çubuk itici, D=15 mm çubuk itici, basılı kullanım kılavuzları

    • Aksesuarlar: Z ekseninde uzunlamasına hareket için zemin çerçevesi; iş mili astarı/redüksiyon borusu
