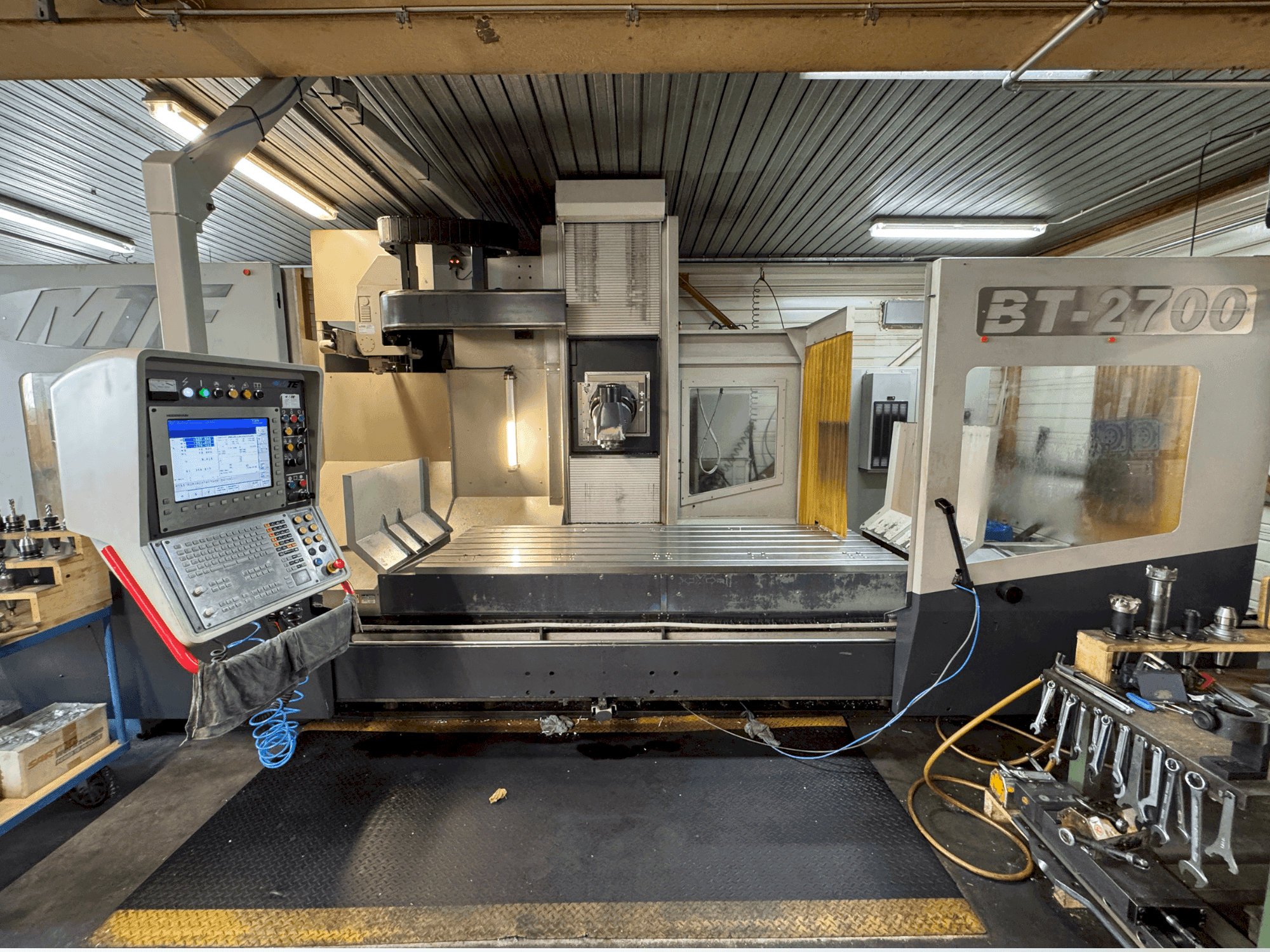

MTE - BT-2700DE-MIL-MTE-2015-00001

Ek ekipman

• - Hidrolik sistem / Sıcaklık kontrollü soğutma ünitesi / Soğutma yağlama sistemi Aydınlatma ve klima üniteli kontrol kabini / Teleskopik kapak / Çalışma alanı aydınlatması / Güvenlik çiti ve güvenli erişim kapısı

Ek bilgi

Makine Faydaları

• Teknik Makine Avantajları:
  • - Kelepçeleme masası/kelepçeleme yüzeyi uzunluğu: 2700 mm / genişlik: 1000 mm
  • - Maksimum tahrik gücü: 198 dev/dak'dan itibaren 32 kw / maksimum tork: 1120 nm (sabit 376 dev/dak'ya kadar) / devir aralığı: 0-6000 dev/dak / mil hızları 6000 dev/dak: düşük aralık 0-984 dev/dak, orta aralık 918-2456 dev/dak, yüksek aralık 2404-6000 dev/dak
  • - 15,1" düz ekran ve döner kontrol sarkacı ile cnc kontrolü
  • - 32000 saatleri arasında

Ekstra bilgi

• - Kapasite/Seyahat: X ekseni (boyuna hareket): 2.500 mm Z ekseni (dikey hareket): 1.250 mm (opsiyonel) Y ekseni (yanal hareket): 1.200 mm (opsiyonel) Sıkma masası/Sıkma yüzeyi: Uzunluk: 2.700 mm Genişlik: 1.000 mm Maksimum taşıma yükü: 9.000 kg Tasarım: Diyagonal (2 düzlemde döner) Hız aralığı: 0-6.000 dev/dak Eğim/dönme konumları: 2,5 x 1 (Hirth dişli ile) 144 konumlu diyagonal mafsal, 360 konumlu dikey mafsal Takım tutucu: DIN 69871 AD Çekme saplaması: DIN 69872 Form A Konik: DIN 69871 Takım sıkıştırma kuvveti: 15.000 N Tahrik Ana mil: Motor / Marka: Heidenhain ana mil tahriki Maksimum tahrik gücü: 198 dev/dak'dan itibaren 32 kW Maksimum tork: 1.120 Nm (sabit 376 dev/dak'ya kadar) Hız kontrolü/vites: Otomatik geçişli 3 hız (yağ soğutmalı) Mil hızları 6.000 dev/dak: düşük aralık 0-984 dev/dak, orta aralık 918-2.456 dev/dak, yüksek aralık 2.404-6.000 dev/dak Eksen tahriki eksen ilerlemeleri: Eksen tahrik motorları: Heidenhain (dijital tahrikler) Maksimum hızlı hareket: (X/Y/Z eksenleri) 25.000 mm/dak Maksimum çalışma ilerlemesi: (K/Y/Z eksenleri) 15.000 mm/dak Maksimum ortalama ivmelenme: 2 dakika* Maksimum ilerleme kuvveti: (X/Y/Z ekseni) 21.500 N Eksen tahrik sistemleri: X ekseni (boyuna) Bilyalı vida (önceden yüklenmiş) ® 63x40mm Z ekseni (dikey) Bilyalı vida (önceden yüklenmiş) © 50x20mm Y ekseni (enine) Bilyalı vida (ön yüklemeli) ® 50x20mm Sıkma tablası/tabla yüzeyi: T-yuvası sayısı: 7 T-yuvası boyutu: mm22 H12 Referans yuvası: mm22 H 7 T-yuvası aralığı: 140mm Yer gereksinimleri: Yaklaşık uzunluk. Yaklaşık yükseklik. Yaklaşık genişlik. BT 2700 (1250 mm'de) (Y= 1200 mm'de) Makine ağırlığı: Ağırlık BT 2.700kg Bağlantılı yük: yaklaşık 7.200mm (çapraz konveyör olmadan + 1.280 mm) yaklaşık 3.250mm (takım değiştirici olmadan) yaklaşık 4.900 mm yaklaşık 18.500 mm KVA yaklaşık 45 Temel makine ekipmanı: Makinenin önünde ve arkasında makine çalışması için 15,1" düz ekran ve döner kontrol sarkacına sahip HEIDENHAIN ITNC 530 (HSCI) CNC kontrol. Makine yatağı, sıkıştırma masası, makine kolonu ve dikey eyer, sönümleme özelliklerini iyileştirmek için GG30 lamel grafitli dökme demirden yapılmıştır. Freze kızağı, kızak ekseninin maksimum rijitliğini ve dolayısıyla maksimum mekanik hassasiyetini sağlamak için yüksek kaliteli GJS-500 küresel grafitli dökme demirden yapılmıştır. Çapraz tasarımlı, 2,5° / 2,5° (isteğe bağlı 2,5° x 1°) eğilebilir ve 4.000 dev/dak (isteğe bağlı 3.000/6.000 dev/dak) devirli, dökme çelikten (GS 60) yapılmış otomatik freze kafası. NC kontrol ile mil yönlendirmesi. Yağ soğutmalı ana mil redüktörü, otomatik anahtarlamalı 3 kademeli, maksimum 32 kW güç ve maksimum 1.520 Nm tork. Şanzımandaki dişliler heliseldir. Dişliler krom-nikel çelikten yapılmış, sertleştirilmiş ve hassas taşlanmıştır. Her 3 eksende INA doğrusal sirkülasyonlu makaralı rulman kılavuzları X ekseni (uzunluklar): 10 adet, tip: INA RUE 45 EL Z ekseni (dikey): 4 adet, tip: INA RUE 55 EL Y ekseni (enine): 8 adet, tip: INA RUE 45 EL ve sönümleme kızakları olarak ek düz kılavuzlar Hidrolik sistem: Dişli yağının soğutulması için sıcaklık kontrolüne sahip Rexroth Soğutma ünitesi. Ana mil tahriki ve eksen tahrikleri Heidenhain AC motorlar (dijital) aracılığıyla Heidenhain doğrusal ölçüm sistemi (0,001 mm) tüm eksenlerde Dikey eksende hidrolik karşı ağırlık Dikey eksenin üstünde ve altında bulunan freze kızakları, arka makine bölmesini korumak için bir makaralı kapakla kapatılmıştır Dikey eksen (arka makine bölmesinde), dikey eyerin üstünde ve altında, kılavuzları, bilyayı ve bilyayı korumak için bir körük kapağıyla kapatılmıştır Vida ve ölçüm sistemini kirlenmeye karşı korur Eksenlerin ve bilyalı vidaların otomatik merkezi yağlaması İşleme takımlarına dışarıdan soğutma yağı sağlayan soğutma yağı sistemi Aydınlatma ve klima üniteli kontrol panosu X eksenindeki kılavuzları ve tahrik ünitelerini korumak için teleskopik kapak Eksen seçimi olan taşınabilir elektronik el çarkı "Heidenhain HR-410" Otomatik sıcaklık telafisi Manuel takım değiştirme için ek elektrikli ayak pedalı Geniş görüş pencereli 4 tarafta sıçrama koruması. Makinenin ön tarafındaki sürgülü kapılar, sıkıştırma tablasının tüm uzunluğu boyunca açılabilir. Çalışma alanının arkasında ek sürgülü kapı. Sürgülü kapılar CE yönetmeliklerine uygun emniyet şalterleriyle donatılmıştır ve makinenin acil durdurma devresine entegre edilmiştir. Güvenlik çiti Arka makine alanını güvenli bir erişim kapısıyla korur Çalışma alanı aydınlatması Boya: grafit grisi RAL 7024 / akik grisi RAL 7038 Makinenin dikey hareketinin Z = 1000 mm'den Z = 1250 mm'ye uzatılması Makinenin enine hareketinin Y = 1000 mm'den 1000 mm ila Y = 1200 mm Çapraz tasarımda otomatik olarak dönebilen freze kafası, 2,5°x 1° bölmeli (Hirth diş profili) Hız 6.000 dev/dak BIG Plus takım mili: Takım mili, takım için aynı anda konik ve yüzey teması ile donatılmıştır Mil üzerinden hava soğutması: Alternatif olarak, DIN 69871 Form AD'ye uygun olarak takım merkezi (IKZ) üzerinden takımın soğutulması için basınçlı hava sağlanabilir Soğutma nozulları (harici) üzerinden hava soğutması: Takım milindeki harici soğutma nozulları üzerinden soğutma sıvısı beslemesine alternatif olarak, takıma/iş parçasına hava beslemesi Minimum miktarda yağlama Lubrix sistemi: Alternatif olarak, DIN 69871 Form AD'ye uygun olarak takım merkezi (IKZ) üzerinden takımın soğutulması ve yağlanması için bir yağ-hava karışımı sağlanabilir. Otomatik takım değiştirici HN: Makine sehpasına monte edilmiş otomatik takım değiştiricili makine versiyonu. Maksimum takım çapı: Şarjörde serbest yardımcı boşluklar ile maksimum takım çapı: 125 mm 250 mm Maks. takım uzunluğu: 380 mm Maks. takım ağırlığı: 20 kg Talaş konveyörü: Makine sehpası ile sıkıştırma masası arasında makinenin uzunlamasına yönünde monte edilmiş talaş konveyörü, menteşeli bant tasarımı. Sağda tahliye. İkinci talaş konveyörü: Makine masasının önünde makinenin uzunlamasına yönünde monte edilmiş talaş konveyörü, menteşeli bant tasarımı. Sağda tahliye. Çapraz konveyör: Sol tarafta arka tahliyeli menteşeli bant tasarımına sahip bir çapraz konveyör kullanılarak makinenin toplam uzunluğu 1300 mm azaltıldı. Basit sıçrama koruması: Makine, standart güvenlik ve sıçrama koruması muhafazası yerine basit bir sıçrama koruması ile donatılmıştır: Makine masasının ön ve sağ arka tarafına görüntüleme pencereli büyük sürgülü kapılar monte edilmiştir. HH TS 460 radyo ölçüm prob sistemi: Heidenhain TS632 radyo ölçüm prob sistemi, pratik ölçüm döngüleri kullanarak radyo dalgalarının kısıtlanmamış sinyal iletimi sayesinde freze kafasının tüm pozisyonlarında iş parçalarının güvenilir elektronik ölçümünü ve hizalanmasını sağlar. - TS460 radyo ölçüm probu sistemi Çift yönlü aktivasyon Dik koni DIN69871 SK40 M4 prob pimi (seramik şaft), uzunluk = 53 mm - Radyo alıcısı TNC konnektörlü esnek anten, Heidenhain kontrolü için konnektörlü bağlantı kablosu (2 m) i TNC 530 HSCI bağlantısı X 112
