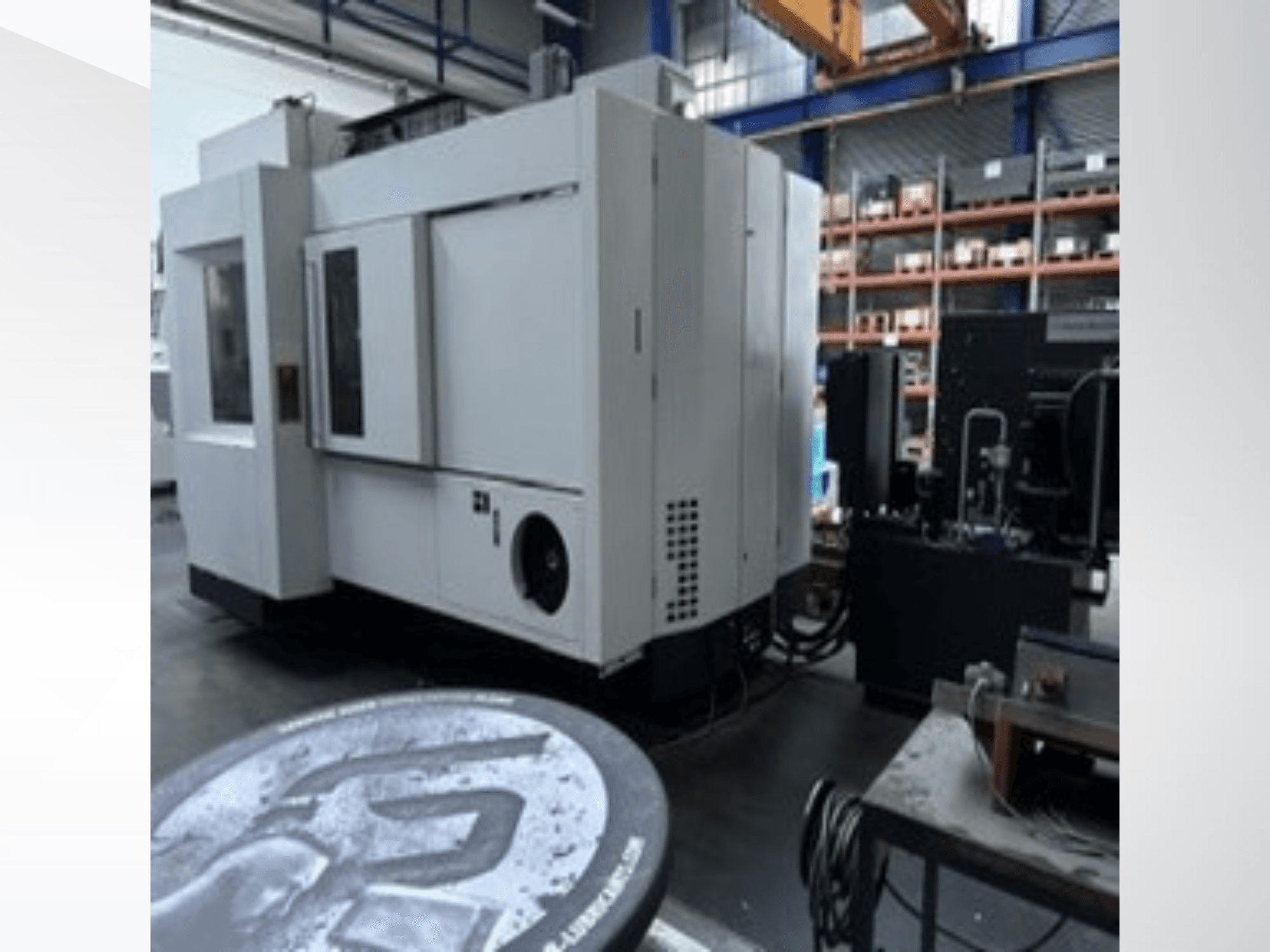

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Kontrol Ünitesi: Heidenhain iTNC 530 HSCI FS (MC 6541, HDR ve Core i7-3 1,7 GHz çift çekirdekli işlemci, 15,1 inç renkli TFT)

- X Ekseni Hareket Mesafesi: 1350 mm

- Y ekseni hareket mesafesi: 1150 mm

- Z Ekseni Hareket Mesafesi (Yatay İş Mili): 895 mm

- Z Ekseni Hareket Mesafesi (Dikey İş Mili): 700 mm

- Motorlu iş mili ile Z ekseni arasındaki çıkıntı: 700 mm

- Döner Eksen A Aralığı: +16° ila -120° (toplam aralık 136°)

- Döner Eksen C Aralığı: n x 360°

- Eşzamanlı Eksenler: 5 / 5 eşzamanlı

- Döner Masa Çapı: Ø 1100 mm (2 tarafta 1000 mm'ye düzleştirilmiş)

- Masa Merkezleme: Ø 50 H6

- T-Yuvaları: 9 yuva, 100 mm aralık, 18 H12 genişlik

- Maks. Masa Yükü (Merkezlenmiş): 1600 kg

- Masa Sıkıştırma Momenti: 8000 Nm

- Masa Tahrik Torku (%100 ED / Maks.): 1130 Nm / 2300 Nm

- Maks. Masa Hızı: 40 dev/dak

- Hızlı İlerleme / İlerleme Hızı (X, Y): 15 / 32 m/dk

- Hızlı İlerleme / İlerleme Hızı (Z): 15 / 32 m/dk

- Döndürme Hızı İlerleme / Hızlı (A Ekseni): 11 / 20 rpm (4000 / 7200 °/dk)

- Maks. İlerleme Kuvveti: 10 kN

- İvme: 4 m/s²

- İş mili hızı: 0 - 15.000 dev/dk

- İş mili konikliği: HSK-A63 (DIN 69893-1)

- İş mili gücü (S6 %40 ED): 38 kW

- İş mili torku (S6 %40 ED): 193 Nm

- Takım Magazin Kapasitesi: 46 konum (HSK-A63)

- Maks. Takım Çapı: 80 mm (tam yükte) / 130 mm (kısmi yükte)

- Maks. Takım Uzunluğu: 300 mm

- Maks. Takım Ağırlığı: 8 kg

- Maks. Takım Haznesi Yükü: 200 kg

- İşlemden İşleme Süresi: yaklaşık 11 s

- Soğutma Suyu ve Talaş Yönetimi: Dahili Soğutma Suyu Beslemeli talaş konveyörü (IKZ 18-80 bar, frekans ayarlı), 30 µm bant filtre ünitesi, el yıkama istasyonu

- Harici Soğutma Sıvısı Beslemesi: 7 bar, 28 l/dk

- İş Mili Üzerinden Hava Üfleme: Evet (maks. 10 bar)

- Ölçüm ve Kalibrasyon Sistemleri: Renishaw OMP60 HSK-A63 3D Kızılötesi Dokunmatik Prob, Renishaw NC4 2 parçalı Lazer Takım Ölçüm Sistemi, KinematicsOpt

- Akıllı Makine Özellikleri: APS (Gelişmiş İşlem Sistemi), ITC (Akıllı Termal Kontrol), DNC Uzaktan Ağ Erişimi, rConnect Canlı Uzaktan Yardım

- Çalışma Saatleri:

* Kontrol Açık (Steuerung ein): 46.889 saat 58 dakika 07 saniye

* Makine Açık (Maschine ein): 42.786 saat 48 dakika 49 saniye

* Program Çalışma Süresi (Programmlauf): 9.929 saat 46 dakika 01 saniye

* Sürücüler Açık (Antriebe Ein): 34.546 saat 44 dakika 31 saniye

* İş mili açık (Spindel Ein): 5.660 saat 25 dakika 27 saniye

- Bakım / Onarım Günlüğünden Önemli Noktalar:

* İş mili 10.11.2021 tarihinde değiştirildi (GF İş Mili f. 2/782) ve 29.11.2021 tarihinde yeni montaj yapıldı

* Sabit sürücü 23.12.2022 tarihinde değiştirildi

* Sürücü ünitesi 24.05.2023 tarihinde değiştirildi

* Döner geçiş (Drehdurchführung) 07.09.2023 tarihinde değiştirildi

* 21.02.2026 tarihinde A ekseni hizalandı ve iş mili ayarlandı

- Çalışma Gerilimi: 3x 400 V (+6%/-10%), 50 Hz

- Bağlı yük: 67 kVA / 61 kW (IKZ ile)

- Sigorta: 125 A

- Basınçlı Hava Beslemesi: 6 + 0,5 bar, yaklaşık 300 l/dk
