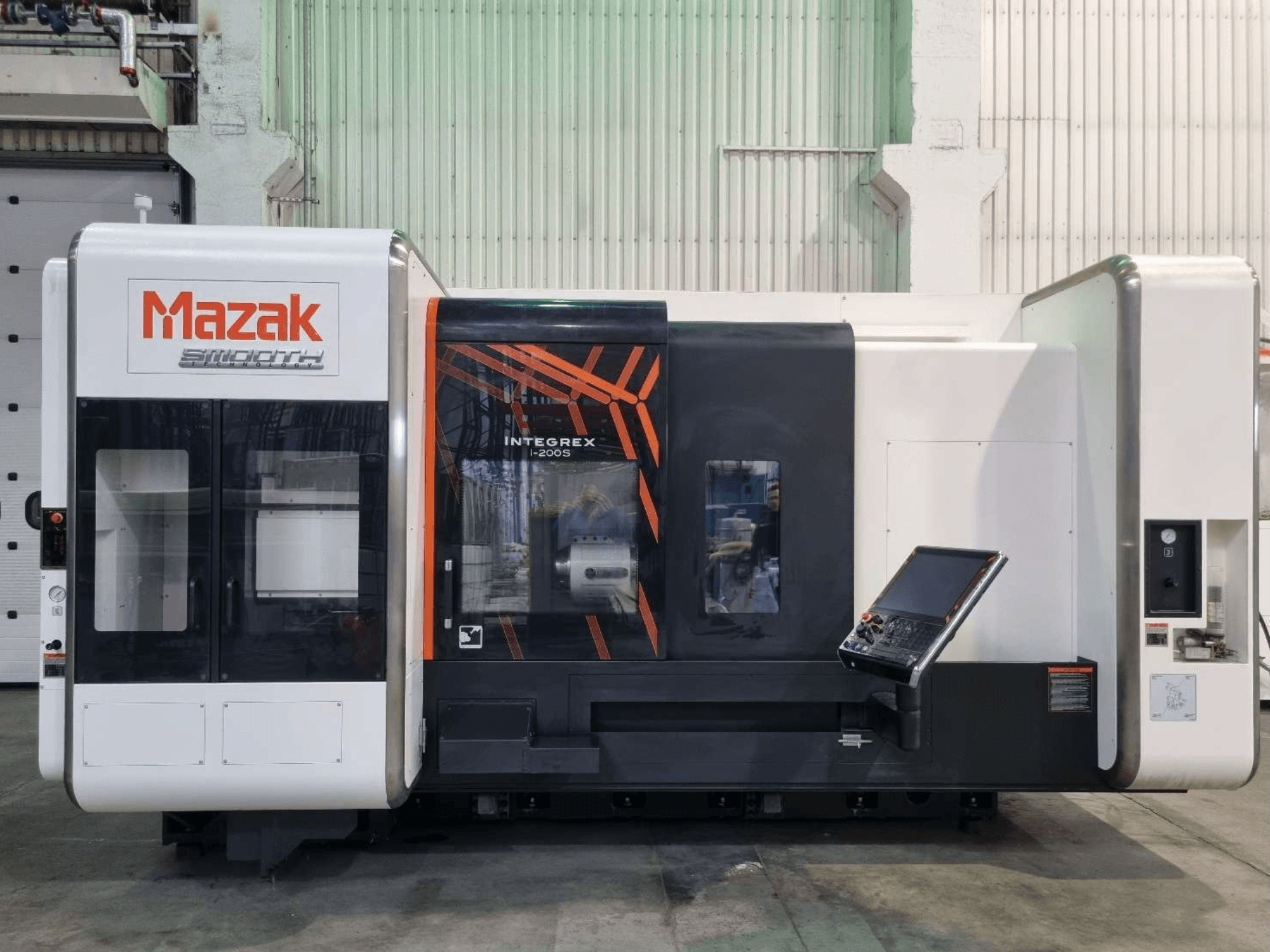

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Çalışma süresi: Yaklaşık 68 saat

• Kullanılabilirlik: Hemen

• Temel yetenekler:

  • Tam 5 eksenli eşzamanlı işleme

  • Ana iş mili + ikinci iş mili

  • Otomatik takım değiştiricili freze mili

  • Tek bir kurulumda komple tornalama ve frezeleme

• Kapasite ve çalışma aralığı

  • Maksimum salınım: Ø658 mm

  • Çapraz kızak üzerinde salıncak: Ø658 mm

  • Maksimum işleme çapı: Ø658 mm

  • Maksimum işleme uzunluğu: 1519 mm

  • Çubuk kapasitesi (ana mil): Ø102 mm

  • Çubuk kapasitesi (ikinci mil): Ø65 mm

  • Maksimum destek kütlesi (ana mil): 650 kg

  • Maksimum destek kütlesi (ikinci mil): 300 kg

• Ana iş mili (HD1)

  • Ayna boyutu: 12"

  • İş mili deliği: Ø112 mm

  • Motor çıkışı: 22 / 18,5 kW

  • Tork: 883,3 / 716,2 Nm

  • Hızlanma süresi: 4.9 s

  • Hava üfleme sistemi: Dahil

  • Ek yapılandırma: Ağır hizmet tipi HD1 iş mili; standart iş mili silindiri ve aynasının çıkarılması

• İkinci iş mili (HD2)

  • Ayna boyutu: 8"

  • Maksimum hız: 5.000 rpm

  • İş mili deliği: Ø76 mm

  • Motor çıkışı: 18,5 / 15 kW

  • Tork: 325 / 238 Nm

  • Hızlanma süresi: 4.5 s

  • Fabrika seçeneği: HD2 iş mili senkronizasyon fonksiyonu

• Freze mili

  • Maksimum hız: 12.000 rpm

  • Motor çıkışı: 24 kW

  • Soğutma: Yağ ve hava

  • Takım arayüzü: HSK-A63 (T63)

  • 90° indeksleme süresi: 0,5 sn

  • Hızlanma: 1.27 s

  • Yağlama: Yağ ve hava

  • Takım kapasitesi:

    • O.D. tornalama takımları: □25 mm

    • I.D. tornalama takımları: Ø40 mm

    • Freze takımları: Maks Ø125 × 400 mm

• Eksen hareketleri

  • G: 1574 mm

  • Hızlı travers: X/Z 50 m/dak; Y 40 m/dak; W 30 m/dak

• Alet sistemi ve magazin

  • Alet sistemi: CAPTO C6

  • Takım magazini kapasitesi: 72 pozisyon

  • Otomatik takım değiştirici: Dahil

  • Fonksiyonlar: Magazinde takım kırılması tespiti; Aşırı yük tespiti

• CNC fonksiyonları ve yazılımı

  • 5 eksenli işleme fonksiyon paketi

  • 5-Eksen için takım yarıçapı telafisi

  • Silindirik enterpolasyon

  • Kutupsal koordinat enterpolasyonu

  • Freze mili ile senkron kılavuz çekme

• Soğutma ve hazırlık

  • Alet içi soğutma sıvısı: 7 MPa

  • Yağ buharı ekstraksiyon sistemi için hazırlık

• Önemli Noktalar

  • Sadece ~68 çalışma saati ile neredeyse yeni durumda

  • Çok zengin fabrika konfigürasyonu

  • Tam 5 eksenli eşzamanlı işleme

  • Ana ve alt iş mili konfigürasyonu

  • 72 araçlı CAPTO dergisi

  • Yeniye kıyasla önemli tasarruflarla üretime hazır

Ek ekipman

• Talaş ve parça taşıma

  • Yan talaş konveyörü - Consep tipi

  • Bant tipi parça konveyörü

• Çubuk besleme ve iş parçası taşıma

  • LNS QLS II çubuk besleyici

  • Çubuk besleyici arayüz kiti

  • Otomatik parça yakalayıcı

• Filtrasyon

  • SEI FİLTRASYON ünitesi

    • Seri: JT040

    • Model: 40/70-V-I-R-FM

    • Yıl: 2018

• Diğer aksesuarlar

  • Makine montaj ankrajları

  • 3 renkli makine durum sinyal lambası
