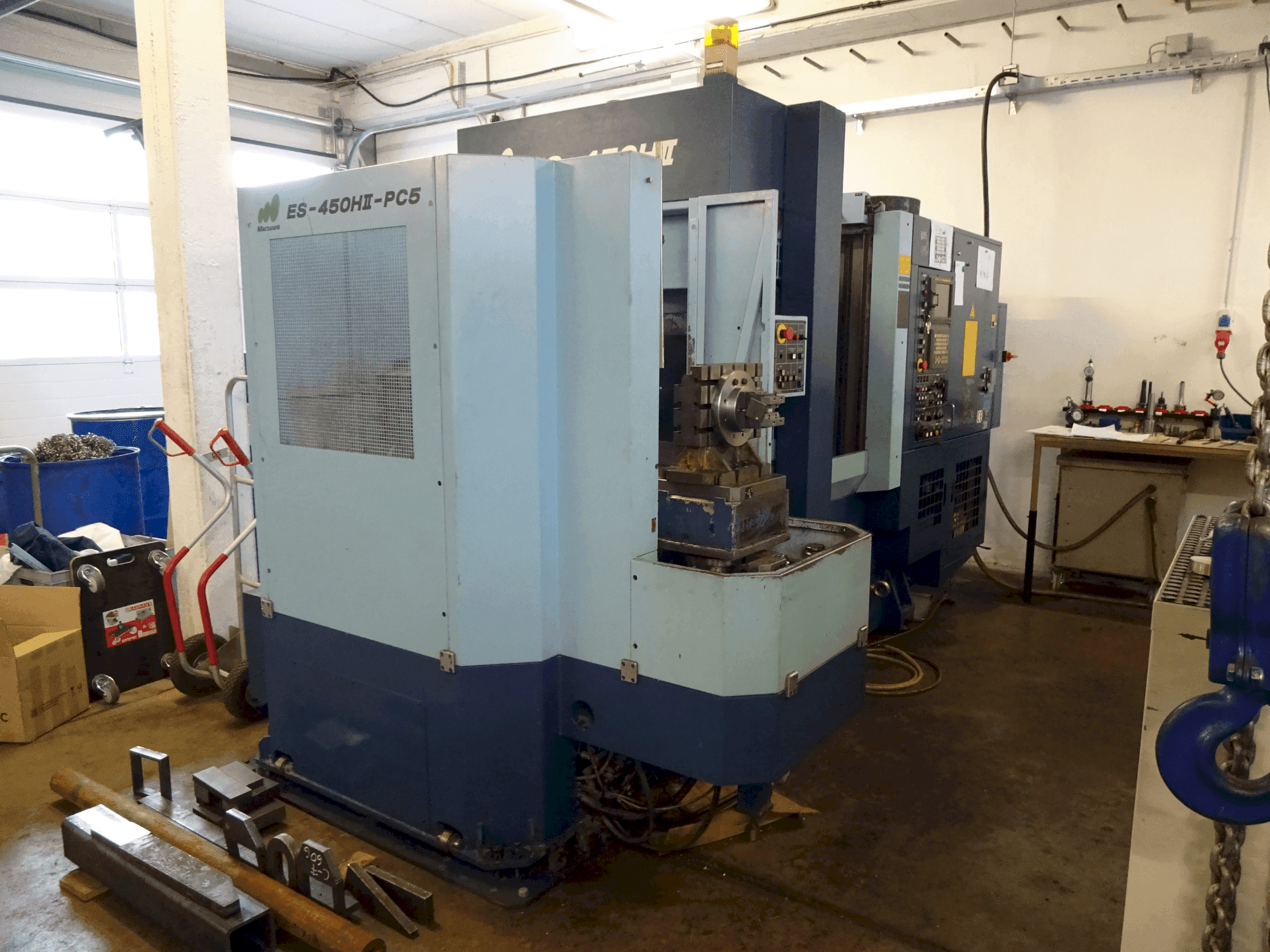

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

Makine Faydaları

Teknik Makine Faydalari

• Masa yüzey yüksekliği (zeminden): 1000mm

Ekstra bilgi

Traversler: X ekseni (sütun sağ/sol): 450 mm (250 solda, 200 sağda) Y ekseni (mil başı yukarı/aşağı): 400 mm Z ekseni (palet ileri/geri): 400 mm (palet değiştirildiğinde +250) İş parçası Palet üst yüzeyi ile mil burnu arasındaki mesafe: 80~480 mm Palet merkezi ile sütun kızakları arasındaki mesafe: 120~520 mm Palet: Çalışma alanı: 300 x 300 mm Maksimum yük ağırlığı: 200 kg Yüzey dişli delik (boyut x miktar): M12 x P1,75 x 32 mm Masa Masa indeksleme açısı: 1 derece Masa indeksleme hızı: 1,5 sn/90°, 1,9 sn/180° Bağlantı kelepçe kuvveti: 27,3 kN Mil Mil yatağı ID: Ø70 mm Maksimum mil torku: 105/1000 dakˉ1 Nm Takım kelepçesi Kuvvet: 8.2kN Mil yönü: Standart (elektrikli) Mil hava üflemesi: Standart İlerleme Hızı Kesme federasyonu (X/Y/Z): 1~15000mm/dak Manuel sürekli (jog) federasyonu: 0~4000mm/dak En az çıkış artışı: 0,001 mm Otomatik Takım Değiştirici Çekme saplaması tipi: JIS B 6339 çekme saplaması 40P Takım saklama: 30 adet Takım seçme yöntemi: Adres kodu ve rastgele seçim çift yönlü dergi dönüşü. (T4) Takım değiştirme süresi (takımdan takıma): 1,5 sn (6 kg'dan az), 2,0 sn (6 kg'dan fazla) Takım değiştirme süresi (talaştan talaşa): 3,2 sn Takım haznesi aralığı: 95,25 mm Otomatik Palet Değiştirici Palet sayısı: 2 Palet değiştirme sistemi: Döner tabla yöntemi Palet değiştirme süresi: 8,5 sn Palet değiştirme süresi (paletten palete): 9,0 sn Palet sıkıştırma kuvveti: 41,5 kN Palet ağırlığı/adet: 40 kg Palet boyutu: 300 x 300 mm Maksimum yük ağırlığı: 200 kg Motorlar Mil motoru: Alpha T8/1500 AC 11,0/7,5 kW (30 dak./sürekli oran) Besleme motorları: X Ekseni: model α 22/3000 AC 4,4 kW Y Ekseni: model α 22/2000 frenli AC 4,4 kW Z Eksen: model α 22/3000 AC 4,4 kW Hidrolik motor: AC 1,5 kW Yağlama motoru: AC 0,02 kW Soğutma motoru: AC 0,75 kW Gerekli Güç Kapasitesi Toplam elektrik kapasitesi: 34 KVA Hava kaynağı: 0,54~0,93 MPa Hava kapasitesi: 400 L/dak Hidrolik tank kapasitesi: 15 L Yağlama tankı kapasitesi: 2,7 L Soğutma tankı kapasitesi: 200 L Standart Ataşmanlar Takım muhafaza koruması (üst kapaklı) Talaş akışı Senkronize musluk Mil yağ soğutucusu Mil aşırı yük koruması Besleme ekseni arayüz önleme cihazı Çalışma lambası (floresan ışık) M kod sayacı (9 çeşit) Mil içi soğutma Mil prob arayüzü (prob yok) Filtre sisi Talaş konveyörü Kılavuzlar
