LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Teknik Veriler

• Makine Tipi: Çift Mil Horizontal İşleme Merkezi

• Kontrol Ünitesi: Siemens SINUMERIK 840D sl

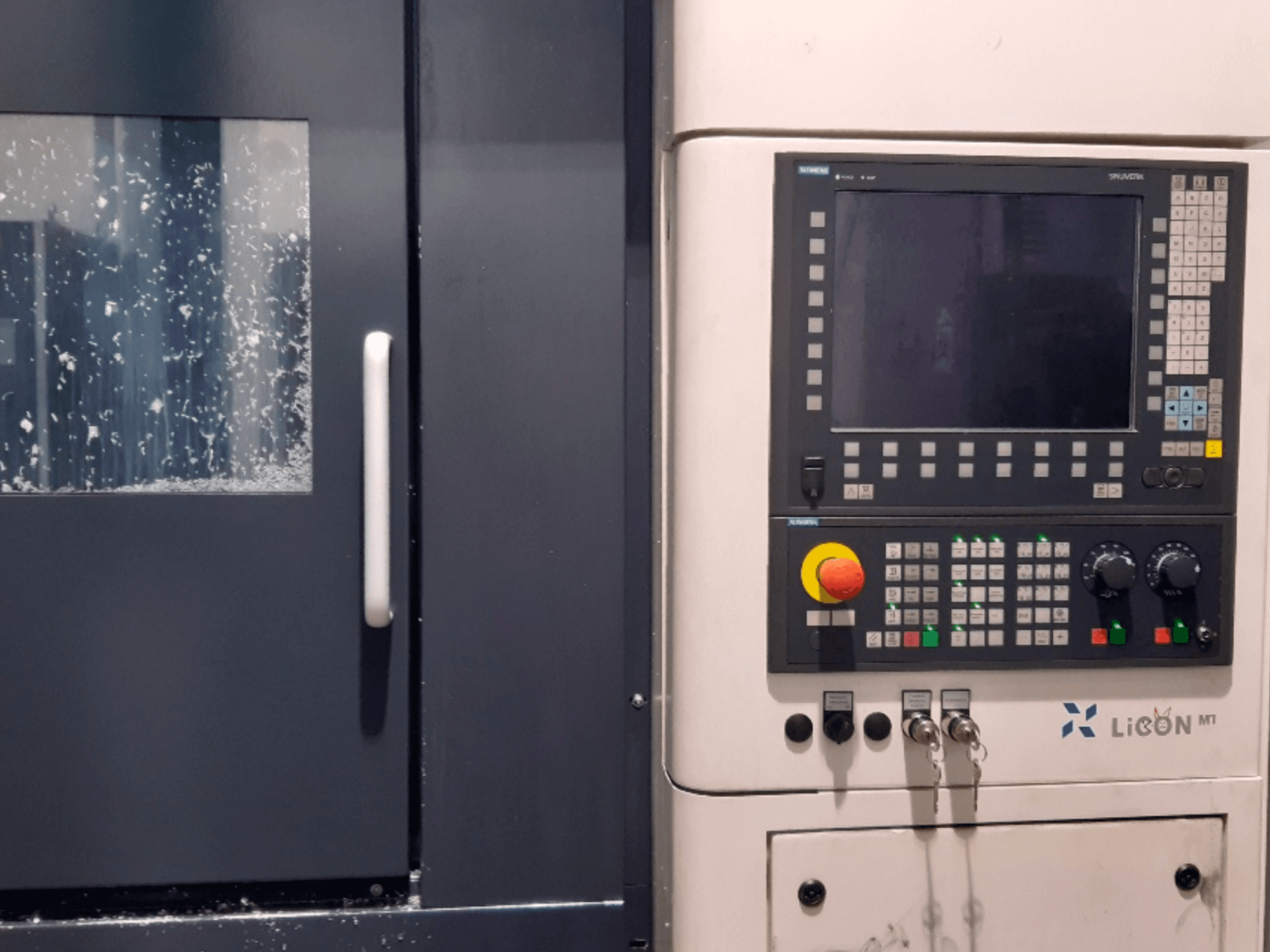

• Operatör Paneli: Entegre TCU'lu Siemens OP15T

• ECO Modu

• Uzaktan Teşhis (eWON Yönlendirici)

• Otomatik İş Parçası Yükleme için PROFIBUS Arayüzü

• Sinyal Kulesi (3 renkli LED)

Hareket Mesafeleri

• X Ekseni Hareket Mesafesi: 750 mm

• Y Ekseni Hareket Mesafesi: 660 mm

• Z1 Ekseni Hareket Mesafesi: 650 mm

• Z2 Ekseni Hareket Mesafesi: 650 mm

Hızlı Hareket

• X Ekseni: 60 m/dk

• Y Ekseni: 60 m/dk

• Z1/Z2 Eksenleri: 90 m/dk

Eksen Performansı

• X Ekseni İvmesi: 6 m/s²

• Y Ekseni İvmesi: 6 m/s²

• Z1/Z2 Ekseni İvmesi: 9 m/s²

• X Besleme Kuvveti: 15.000 N

• Y Besleme Kuvveti: 15.000 N

• Z1/Z2 İlerleme Kuvveti: 10.000 N

• Konumlandırma Hassasiyeti: 8 µm

İş mili

• Mil Sayısı: 2

• Hassas Motorlu İş Mili

• Takım Tutucu: HSK-A63 (DIN 69893-1)

• Mil Hızı: 12.000 rpm

• Mil Gücü: 37 kW (%40 ED)

• Mil Torku: 85 Nm (%40 ED)

• Maksimum Tork: 100 Nm

• Doğrudan Tahrik

Eksenler / Döner Sistem

• 2 NC B Ekseni

• 2 NC Döner Ekseni (A-Eksenleri)

• Dönme Aralığı: 0°–180°

• Dönme Süresi (0°–180°): yaklaşık 5 s

Teknoloji

• Her iki iş mili için bağımsız X, Y ve Z eksenleri

• Her eksen için ayrı doğrudan ölçüm sistemi

• Bağımsız Z Ekseni Düzeltme Aralığı: 5 mm

Takım Deposu

• 96 Takım Yeri (2 × 48)

• Maksimum Takım Uzunluğu: 400 mm

• Maksimum Takım Çapı (Bitişik Yuvalar Dolu): 80 mm

• Maksimum Takım Çapı (Bitişik Yuvalar Boşken): 250 mm

• Maksimum Takım Ağırlığı: 20 kg

Yağlama

• Otomatik Merkezi Yağlama

• 5 Kanallı Ortam Aktarımı (Yağ veya Hava)

Soğutma / Soğutma Sıvısı

• 70 bar Mil İçinden Soğutma Sıvısı

• Soğutma Sıvısı Tankı Kapasitesi: 2.300 l

• Soğutma Sıvısı Akış Hızı: 400 l/dk

• Yüksek Basınçlı Pompa: 15 kW

• Otomatik Soğutma Sıvısı Doldurma

• Soğutma Sıvısı Temizleme Sistemi

• Su Soğutma

• Soğutma Suyu Sıcaklığı: 22 °C

• Soğutma Suyu Akış Hızı: 800 l/h

Talaş Yönetimi

• Sıyırıcı Tipi Talaş Konveyörü

• Talaş Konveyörü Boşaltma Yüksekliği: < 1.150 mm

• Kuru İşleme Hazır

• MMS (Minimum Miktarda Yağlama) Uyumlu

Elektriksel Veriler

• Güç Kaynağı: 400 V / 50 Hz

• Kontrol Gerilimi: 24 V DC

• Bağlı Yük: 150 kW

Ek Özellikler

• Otomatik İş Parçası Yükleme Arayüzü

• Otomatik Takım Değiştirici

• Kapalı Makine Muhafazası

• Makine Aydınlatması

• Pnömatik Ekipman

• Enerji İzleme Sistemi

• Otomatik Ortam Bağlantıları

• Modüler Makine Tasarımı

Ek Bilgiler

• Motor Mil 11, 19/2024 haftasında değiştirildi

• Motorlu Mil 12, 24/2023 haftasında değiştirildi
