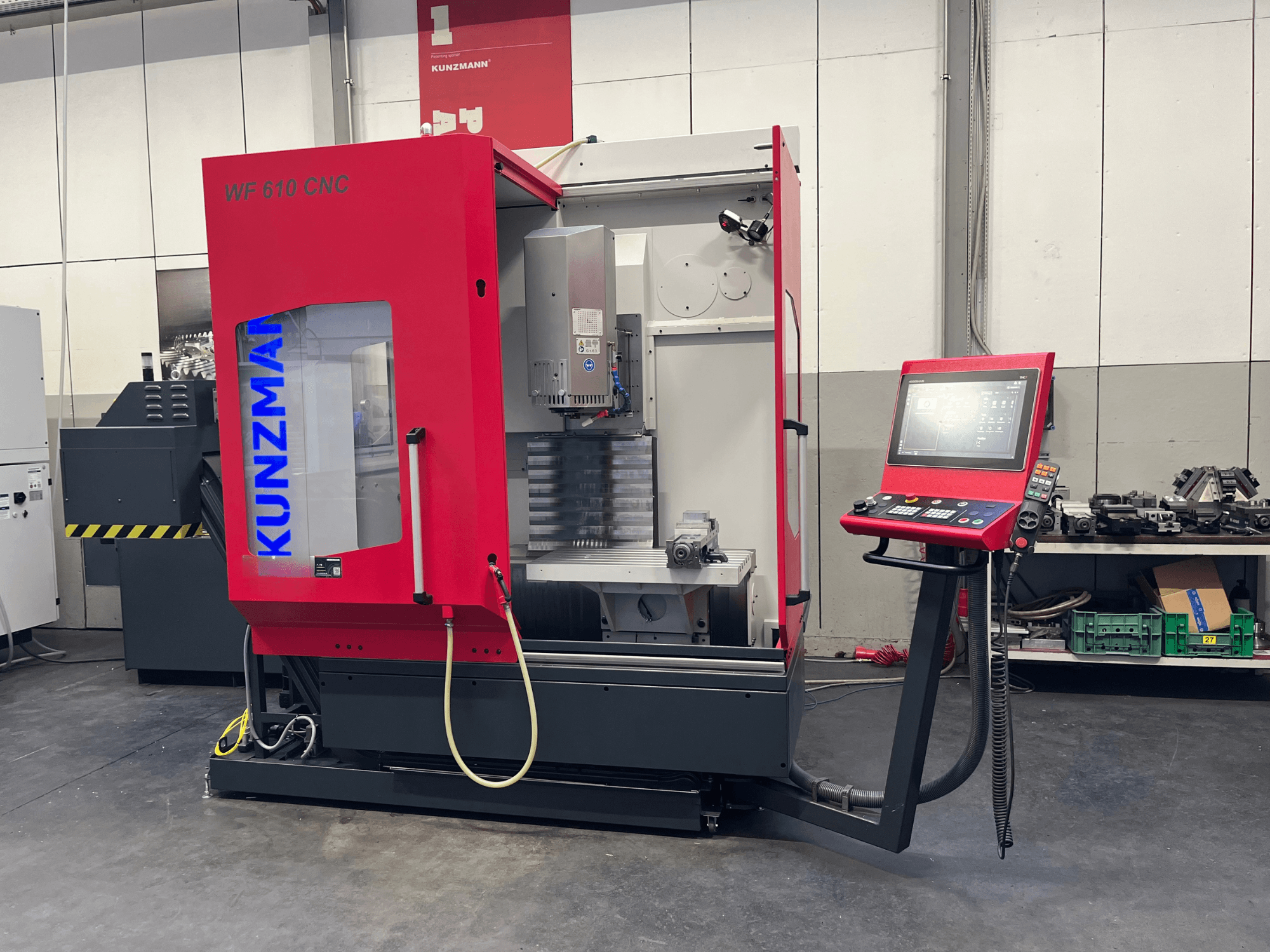

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Tanıtım makinesi

- Mil Çalışma Süresi: 332 saat

- Program Çalışma Saati: 310 saat

- İlerleme Hızı (Hızlı Hareket): X/Y/Z eksenlerinde maks. 30/30/15 m/dk

- Ana Tahrik (Opsiyonel Olarak Takılmış): SK 40 Motorlu İş Mili, 1 - 12.000 dev/dak (İsviçre yapımı)

- İş mili gücü: 8,5 kW (S1-100% ED) / 11,5 kW (S6-40% ED)

- İş mili torku: 43 Nm (1.880 rpm'de S1-100% ED) / 58 Nm (1.880 rpm'de S6-40% ED)

- Takım Arayüzü: SK 40 DIN ISO 7388-1 Form AD (eski adıyla DIN 69871 AD), çekme pimli DIN ISO 7388-3 Form AD (eski adıyla DIN 69872)

- Takım Sıkıştırma: Mekanik, sıkıştırma kuvveti 10.000 N, hidrolik serbest bırakma

- Dikey Freze Kafası: Doğrudan tahrikli, manuel olarak -5/+90° eğilebilir, turnikeli uzatılabilir mil (strok 70 mm, sıkıştırılabilir)

- Sabit Açılı Masa Yüzeyi: 800 x 425 mm

- Masa T-Yuvaları: 6 x 14 H7 (aralık 63 mm)

- Maks. Masa Yükü: 300 kg

- Takım Değiştirici: 20 yuvalı diskli magazin, SK 40

- Maks. Takım Çapı: 75 mm (dolu magazin) / 150 mm (yanındaki yuvalar boş olduğunda)

- Maks. Takım Uzunluğu: 250 mm

- Maks. Takım Ağırlığı: 8 kg

- Takım Değiştirme Süresi: yaklaşık 3 s (talaştan talaşa yaklaşık 15 s)

- Konumlandırma Hassasiyeti (ISO 230-2): 0,008 mm (doğrudan doğrusal ölçüm sistemleri)

- Tekrarlanabilirlik (ISO 230-2): 0,006 mm (doğrudan doğrusal ölçüm sistemleri)

- Ölçüm Sistemi: HEIDENHAIN mutlak doğrudan doğrusal ölçüm sistemi (çözünürlük 0,001 mm)

- İş mili içinden soğutma sıvısı (IKZ): 50 bar yüksek basınçlı pompa (26 l/dk), 4 kademeli basınç ayarı (15/25/40/50 bar), 25 µm çift anahtarlı filtre

- Dahili Hava Soğutma: Mil içinden hava soğutma, M-fonksiyonu ile programlanabilir

- Harici Hava Soğutma: Esnek mafsallı hortum, M-fonksiyonu ile programlanabilir

- Kağıt Şeritli Filtre Ünitesi: 600 l dış tanklı trommel-mulden filtre, tip VDF150/50/50 (150 g/m²) filtre keçesi (boyutlar: 1800 x 860 x 1620 mm)

- Talaş Konveyörü: 115 l soğutma sıvısı tankına entegre menteşeli kayışlı konveyör, 60° eğim, sol taraftan yan boşaltma (yükseklik 870 / 1060 / 1200 mm)

- İş Parçası Probu: SE 661 alıcı-vericiye sahip HEIDENHAIN TS 460 3D prob (kızılötesi)

- Ek Eksen Hazırlığı: 4. eksen hazırlığı (elektrik kabininde eksen kontrolörü, önceden kablolanmış arayüz)

- Otomasyon Arayüzü: EDUCATION4.0 Cobot hücresi için hazırlık kiti (Harting konektörlü I/O arayüzü, pnömatik bağlantı, ayrıca 2 adet pnömatik masa bağlantısı, maks. 6 bar)

- Muhafaza Kapısı: Kayış tahrikli otomatik sürgülü ön kapı (manuel basma düğmesi ve programlanabilir)

- Yazılım Seçeneği: Gelişmiş trokoidal frezeleme için OCM (Optimize Edilmiş Kontur Frezeleme)

- El Çarkı: Eksen seçimi ve acil durdurma özellikli HEIDENHAIN HR 510 FS elektronik el çarkı

- Çalışma Gerilimi: 400 V, 50 Hz

- Güç Tüketimi: yaklaşık 21 kVA

- Kontrol Gerilimi: 24 V - Basınçlı Hava Beslemesi: 6,5 - 10 bar (makinede en az 6,5 bar gereklidir)

- Makine Ağırlığı: yaklaşık 2.900 kg (takım değiştirici dahil)
