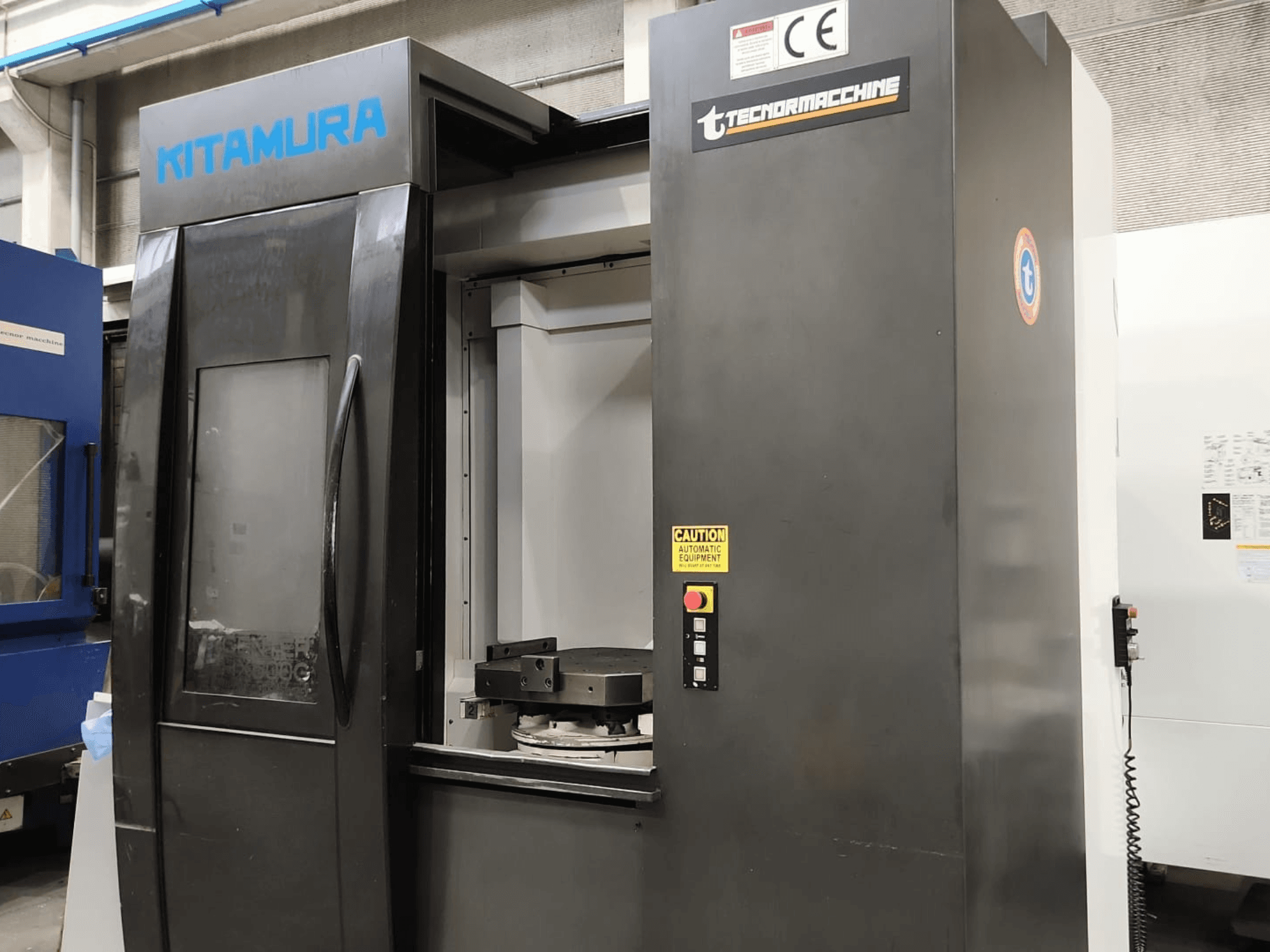

Kitamura - Mycenter HX500iGIT-MIL-KIT-2015-00001

• CNC kontrol ünitesi: Arumatik-Mi

• Palet boyutu: 500 x 500 mm (19,7" x 19,7")

• Palet sayısı: 2

• Palet değiştirme süresi: 8,8 s

• Maks. iş parçası çapı: Ø 800 mm (Ø 31,5")

• Maks. iş parçası yüksekliği: 1.100 mm (43,3")

• B ekseni hareket aralığı: 0–360° (tam 4. eksen, DD motor tahrikli)

• B ekseni hızlı ilerleme: 43.200 derece/dk (120 rpm)

• Masa yüzeyi ile iş mili merkezi arası mesafe: 50–850 mm (2,0"–33,5")

• Masa merkezinden iş mili ucuna: 140–1.070 mm (5,5"–42,1")

• Tahrik yöntemi: Dişli tahrik, 4 kademeli

• Maks. iş mili torku: 266,4 N·m (196,5 ft-lbs)

• İş mili motoru: 22 kW (30 HP AC / 15 dk) / 15 kW (20 HP AC / sürekli)

• Hızlı ilerleme hızı (X/Y/Z): 60 m/dk (2.362 ipm)

• Kesme ilerleme hızı (X/Y/Z): 60 m/dk (2.362 ipm)

• Takım depolama kapasitesi: 50 takım (sabit yuva, rastgele çift yönlü)

• Takım tutucu tipi: CT(BT) 40 / HSK-A63 isteğe bağlı

• Maks. takım çapı: Ø 95 mm (3,7") / bitişik yuva boşken Ø 170 mm (6,7")

• Maks. takım uzunluğu: 600 mm (23,6")

• Takımdan takıma değiştirme süresi: 1,3 s

• Talaştan talaşa değiştirme süresi: en az 3,8 s

• Doğrusal ölçekler: X/Y/Z eksenlerinde yüksek çözünürlüklü optik geri besleme

• Döner ölçek: B ekseninde doğrudan yüksek çözünürlüklü (0,02 sn) döner enkoder geri beslemesi

• Termal yer değiştirme kontrolü: Akıllı gelişmiş kontrol sistemi

• Soğutma sıvısı tankı hacmi: 700 litre

• Güç gereksinimi: 55 kVA, 200 V AC, 3 faz

• Hava gereksinimi: 0,5 MPa, 410 L/dk (90 psi, 14 cfm)

Ek ekipman

• Mil içinden soğutma sıvısı: 20 bar'lık yüksek basınçlı dahili soğutma sıvısı sistemi (RCM 20 bar)

• Talaş konveyörü: Kazıyıcı / çift katlı tip

• Çalışma alanı takım sensörü: Çalışma alanı içinde Renishaw takım varlığı vericisi/lazer
