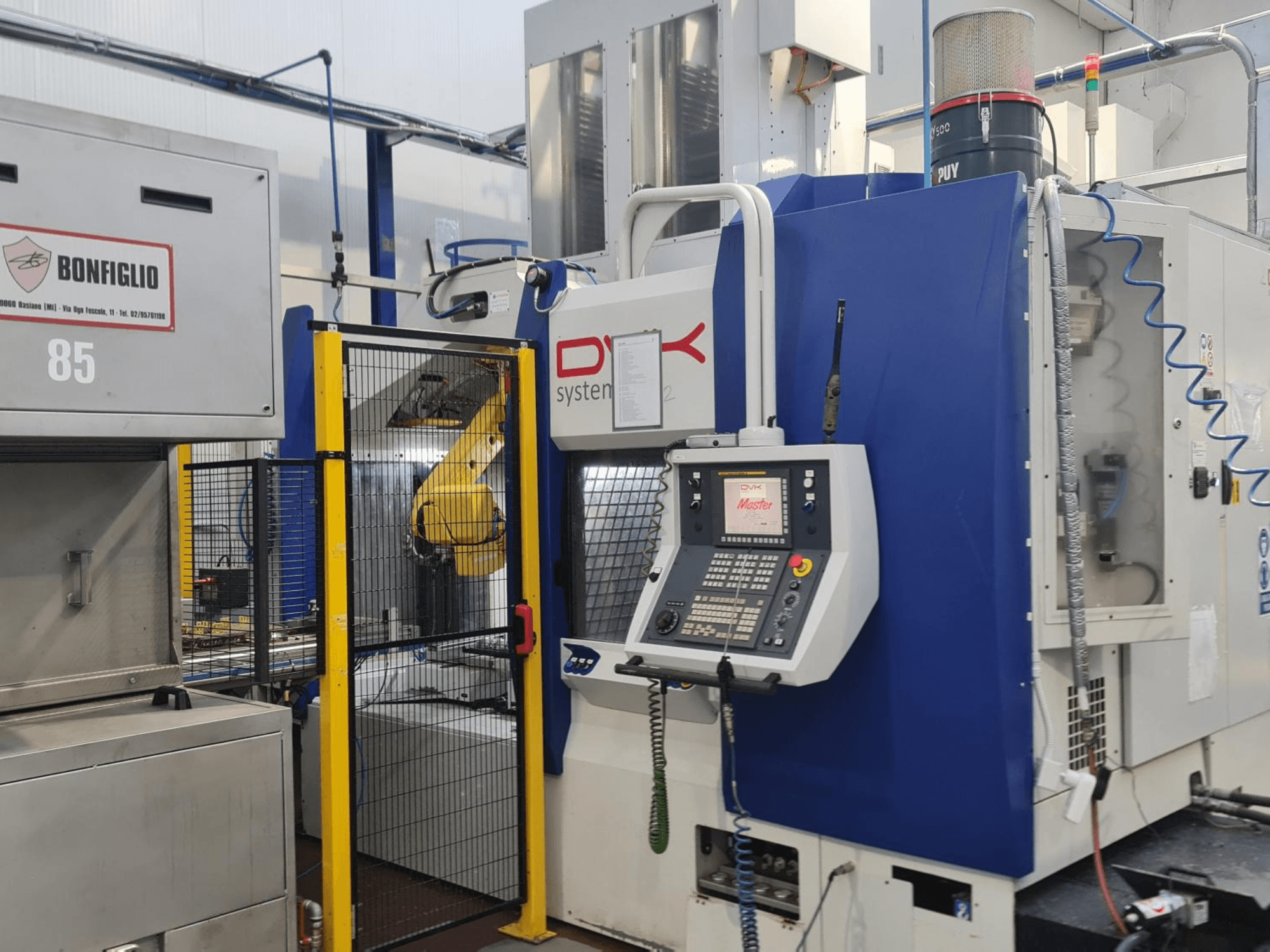

DVK - System Master IT-MIL-OTH-2020-00001

• CNC kontrolü: 10,4 inç renkli operatör paneline sahip FANUC CNC, PLC, Ethernet bağlantısı, makineye özel yazılım

• CE sertifikalı

• Çalışma alanı:

  • Çift yönlü sıkıştırma mengene eksenleri: A ekseni 360° kesintisiz, B ekseni 360° kesintisiz

• İş mili:

  • Tip: OMLAT elektro-mil

  • Tork: 80 Nm

  • Takım arayüzü: HSK-A63

• Takım magazini/ATC:

  • Otomatik takım değiştirici

  • Maks. takım çapı: 70 mm (bitişik yuvalar boş olduğunda 150 mm)

  • Rastgele takım seçimi

• Sıkıştırma sistemi:

  • Kendinden merkezlemeli çift yönlü hidrolik mengene

  • Çene stroku: 50 mm

  • Sıkıştırma kuvveti: 5.000–30.000 N

• Soğutma, yağlama ve hizmetler:

  • Sıvı soğutmalı iş mili

  • Merkezi otomatik gres yağlama

  • Pnömatik sistem

  • Hidrolik sistem

  • Hava-su ısı eşanjörü

  • Makine basınçlandırma sistemi

• Makine verileri:

  • Kurulu güç: 55 kW

  • Besleme gerilimi: 400 V / 50 Hz

Ek ekipman

• Robot otomasyonu:

  • FANUC M20iA/20M antropomorfik robot, 6 eksen, 20 kg yük kapasitesi

  • Schunk PGN125 çift çeneli tutucu

• Palet sistemi:

  • İki adet dikey palet deposu

  • Palet boyutu: 480 × 300 mm

  • Magazin başına 54 palet konumu (standart)

• Talaş/soğutma sıvısı ve emme:

  • İş mili üzerinden dahili soğutma sıvısı

  • 60 µm kartuş filtre

  • MAHLE kendinden temizlemeli 60 µm filtre

  • Yağmur tipi çalışma alanı yıkama sistemi

  • Sürükleme zincirli ve rotofiltreli talaş konveyörü

  • Soğutma sıvısı soğutucusu

  • Yağ buharı emme sistemi

• Ölçüm, izleme ve doğruluk:

  • Marposs 3D radyo probu

  • Lazer takım ön ayarlayıcı

  • X, Y ve Z eksenlerinde termal kompanzasyon

  • X, Y ve Z eksenlerinde optik ölçekler

  • Takım ömrü izleme

  • Genişletilmiş iş koordinat sistemi (48 ek ofset)

  • 2 kameralı yapay görme sistemi

• Sıkıştırma geliştirme:

  • Basınç kontrollü hidrolik sıkıştırma

• Dahil olan yardımcı ekipman:

  • Bonfiglio MROTOS 8555 4 E LRSA endüstriyel parça yıkama makinesi, robot entegre

  • AC500 kontrolörlü Automator ADP5090 nokta vuruşlu markalama sistemi, robota entegre:

    • İşaretleme alanı: 50 × 90 mm

    • Pnömatik markalama kafası

    • Bağlantı seçenekleri: Ethernet / USB / RS232 / RS485

    • Dokunmatik ekranlı AC500 kontrol ünitesi

    • Saniyede 10 karaktere kadar markalama hızı
