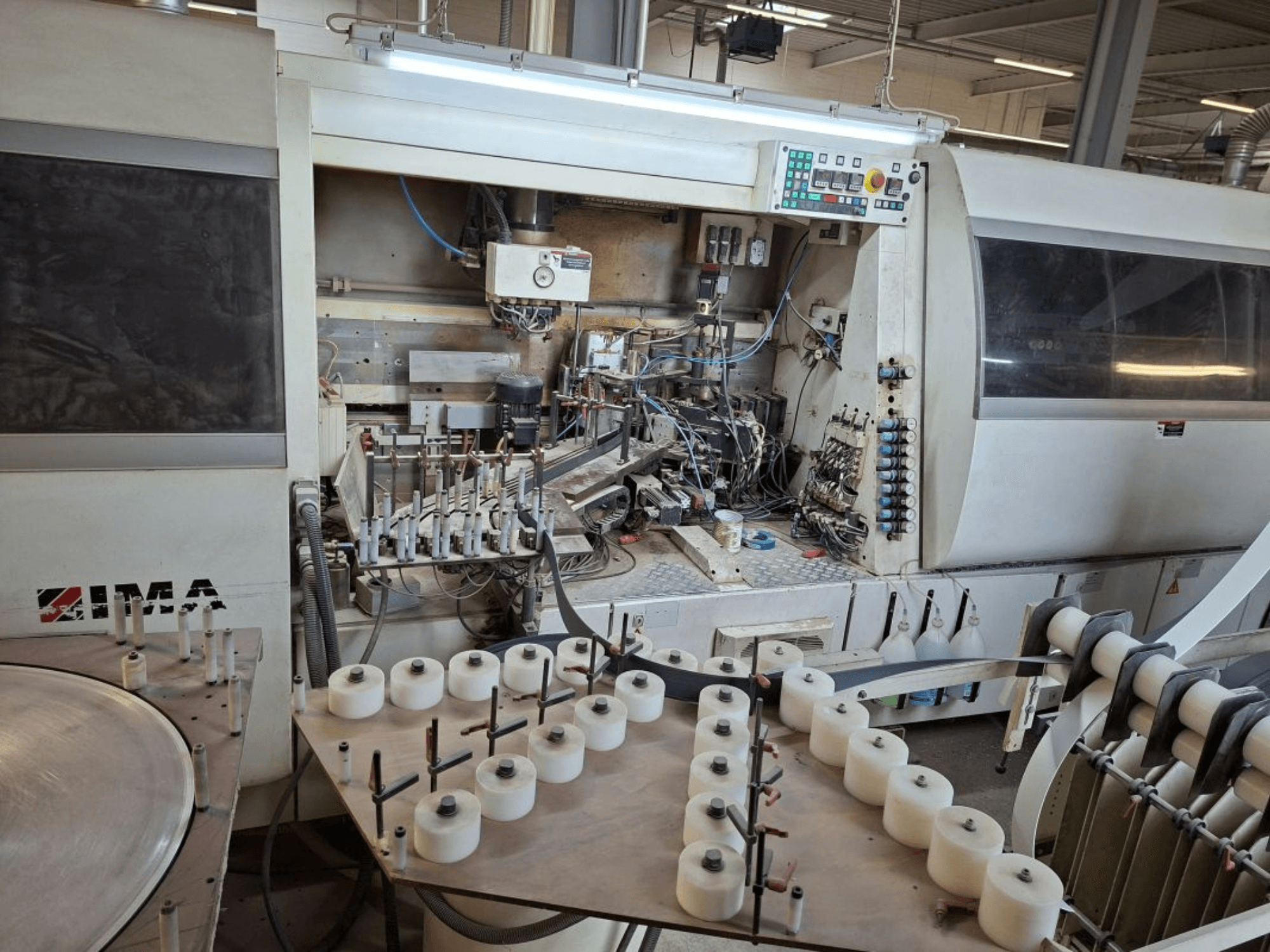

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

İş parçası (sunta/MDF)

• İş parçası uzunluğu: 250-2800 mm

• İş parçası genişliği: 115-1300 mm

• İş parçası kalınlığı: 8 mm (sadece format) ila 40 mm

• En küçük iş parçası: 144 × 250 × 8 mm

• En büyük iş parçası: 2800 × 1300 × 38 mm

• İş parçası ağırlığı: maks. 50 kg

• İş parçası şekli: dikdörtgen

• Yüzey malzemesi: doğrudan kaplama (melamin), kağıt, folyo, kaplama

• Yanlarda kaplama malzemesi çıkıntısı: 10 mm

İş parçası (petek panel; min. besleme uzunluğu 300 mm)

• Kapak kalınlığı: 3.0 / 4.0 / 8.0 mm

• İşleme payı: kenar kalınlığı

• İş parçası uzunluğu: 300-2800 mm

• İş parçası genişliği: 300-1300 mm

• İş parçası kalınlığı: 15-100 mm (3 mm destek kenarı ile sadece çift panel olarak)

• En küçük iş parçası: 300 × 300 × 15 mm

• En büyük iş parçası: 2800 × 1300 × 100 mm

İş parçası (çerçeve paneli; min. besleme uzunluğu 300 mm)

• Kapak kalınlığı: 8,0 mm

• İşleme payı: 5.0 mm

• Çerçeve malzemesi: dikey olarak düzenlenmiş sunta (azaltılmış besleme)

• İş parçası uzunluğu: 300-2800 mm

• İş parçası genişliği: 300-1300 mm

• İş parçası kalınlığı: maks. 50 mm

Kenar malzemesi ve profiller

• Kağıt ve plastik kenarlar: 0,3-3,0 mm

• Kaplama kenarları: 0,5-1,3 mm

• Destek kenarı: 3.0 mm

• Kenar yüksekliği: 19-104 mm (destek kenarı 97 × 3 mm sadece çift paneller için)

• Maks. üst kenar çıkıntısı: 2 mm

• Kenar profilleri:

  • Kağıt kenarı: yaklaşık 0,4 mm, pah 15°

  • Plastik kenar: 3,0 mm, yarıçap 3 mm

• Servo kesme bıçağı ile (2 yapıştırma bölümü):

  • Maks. kenar kesiti: 200 mm² (plastik), 135 mm² (kaplama)

Makine verileri

• Zincirli konveyörden sabit iş parçası boşluğu: 38 mm (kenar kalınlığı 0,3-3,0 mm dahil)

• Çıkış genişliği (38 mm boşluk ile): min. 115 mm

• Besleme yönünde iş parçası uzunluğu: min. 150 mm

• Taban yüksekliği (zincirli konveyörün üst kenarı): 960 mm

• Besleme hızı: 6-30 m/dak, frekans kontrollü

İşleme birimleri ve sistemleri

• Frezeleme/profil frezeleme/groovalama üniteleri:

  • 1 × 6,6 kW, 100 Hz, 6000 rpm

  • 1 × 8,0 kW, 100 Hz, 6000 rpm (çift sıkıştırma ünitesi tahriki)

  • 1 × 4,4 kW, 100 Hz, 6000 rpm

  • 1 × 4,4 kW, 100 Hz, 6000 rpm

  • 1 × 4,4 kW, 100 Hz, 6000 rpm

  • 1 × 8,0 kW, 100 Hz, 6000 rpm

• Sıcak eriyik yapışkan aplikatörü 2 yapışkan boncuk için

• 300 lg radyatör, iş parçası kenarının ön ısıtması için 2 × 1,5 kW

• Düz kenarlar için yapıştırma ünitesi; 3 mm'ye kadar kenar kalınlığı (magazine bağlı olarak)

• Otomatik PU eritme sistemi: Quickmelt

• Rulo malzeme için 2 katlı kenar magazini (0,3-3,0 mm)

• Hassas kenar kesimi için servo bıçak

• Servo kenar besleme (rulo formundaki destek kenarları için dahil)

• İş parçası kalınlığı 90 mm'ye kadar tutkal uygulaması

• Kesme ünitesi: 2 × 660 W, 200 Hz

• Freze ünitesi: 1 × 1000 W, 400 V, 200 Hz, 12.000 rpm, 30° döner

• Çoklu işleme ünitesi: 1 × 660 W, 400 V, 200 Hz, 12.000 rpm

• Çoklu profil sıyırıcı ünitesi

• Freze ünitesi: 1 × 1000 W, 400 V, 200 Hz, 12.000 rpm, 30° döner

• Çoklu işleme ünitesi: 1 × 660 W, 400 V, 200 Hz, 12.000 rpm

• Çoklu profil kazıma cihazı

• Kendinden sıyırmalı kazıma ünitesi

• Parlatıcı ünitesi

Ek ekipman

• Boyuna ve enine çalışma için SFR 1450/2260/15° eğimli makaralı tabla:

  • İş parçası uzunluğu (manuel besleme): 300-2800 mm

  • İş parçası genişliği: 190-1300 mm

  • İş parçası kalınlığı: 13-60 mm

• Servo yerleştirme sistemi x20

• Servo durdurma sistemi x20
