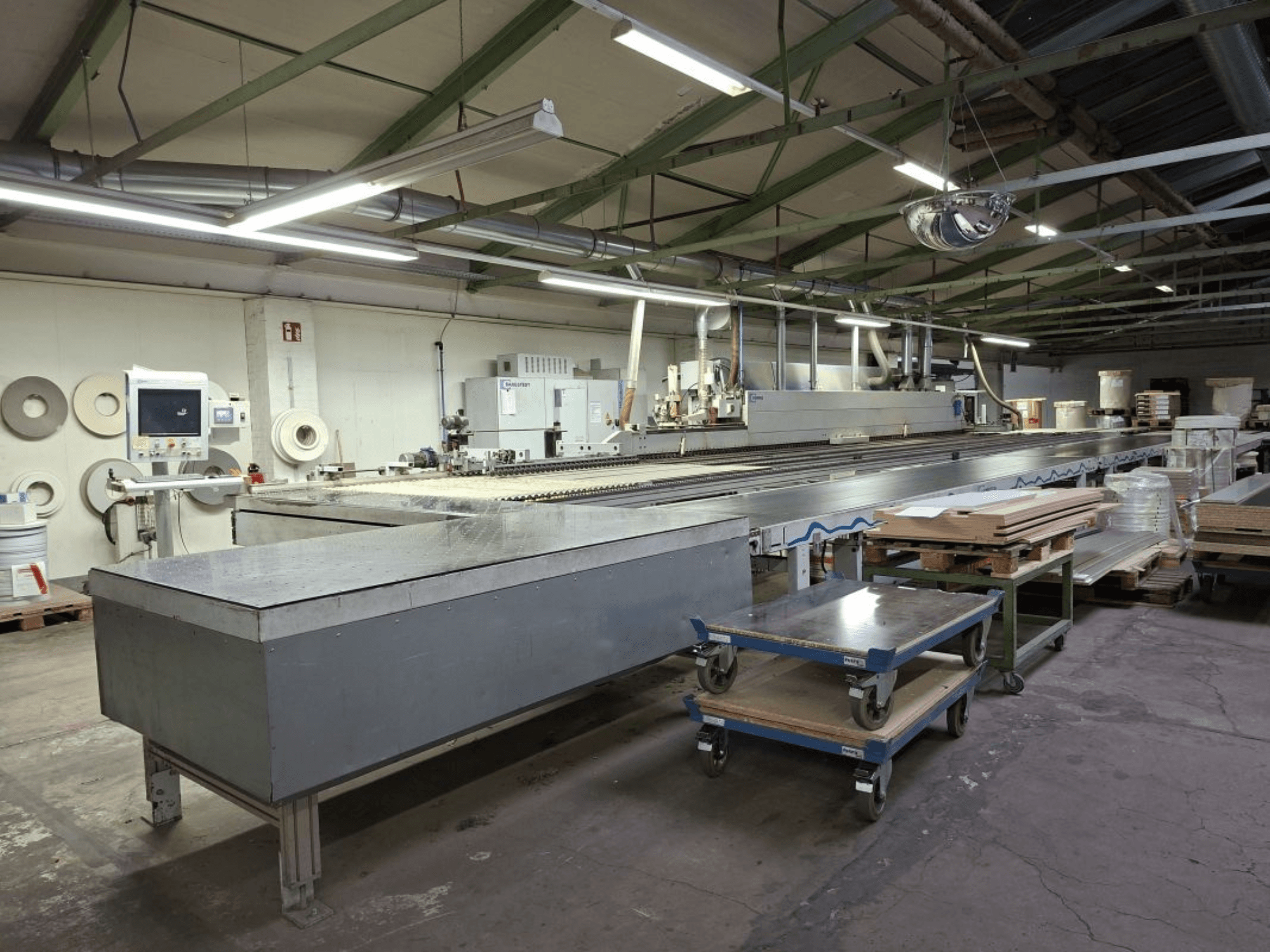

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Hat iş parçası kapasitesi:

  • Uzunluk 250-3000 mm

  • Genişlik 120-1200 mm

  • Kalınlık 8-60 mm

• Kenar bükücü (KAL 330) - taban ve taşıma

  • Sürekli makine tabanı; ~800 mm uzatılabilir makara çubuklu iş parçası desteği

  • Kauçuk yüzeyli 80 mm genişliğinde taşıma zinciri; hassas kılavuz, sertleştirilmiş yüzeyler

  • Üst basınç: tahrikli kayış

  • Teknik veriler:

    • İlerleme hızı 18-25 m/dak

    • Çalışma yüksekliği 950 mm

    • Minimum çalışma genişliği: 22 mm kalınlıkta 55 mm; 60 mm kalınlıkta 100 mm (iş parçası uzunluğuna bağlı olarak)

    • İş parçası çıkıntısı/supernatant 30 mm

    • İş parçası kalınlığı 12-60 mm

    • Şeritten kenar malzemesi: 0,4-20 mm (maksimum kesit 900 mm²)

    • Bobinden kenar malzemesi: 0,3-3 mm (maksimum kesit: PVC 135 mm², kaplama 100 mm²)

    • Maksimum bobin çapı 830 mm

    • Pnömatik bağlantı 7-8 bar

• Besleme sistemi ve kontroller (KAL 330 ile entegre)

  • Otomatik besleme için esnek iş parçası besleme sistemi wz10 (uzunlamasına ve çaprazlamasına); hassas boyutlandırılmış, kare parçalar için

  • Kademesiz besleme kılavuz ayarı (eksen), giriş terminalinde ayarlanan hız

  • Yapıştırma ve son işlem için ünitelerin otomatik yan ayarı (iş parçası çıkıntısı 30-80 mm)

  • Giriş terminali; solvent aplikatörü üst/alt

• Kenar hazırlama ve yapıştırma

  • Ön öğütme ünitesi: 2 motor, her biri 4 kW, 150 Hz, 9000 rpm; elektro-pnömatik kontrol

  • Panel kalınlığına göre otomatik merkezleme için kademesiz dikey eksen SF20

  • Granül depolu ön eritme ünitesi

  • QA/QE uygulama ünitesi için hızlı kilit sistemi; renk değişimi için QA ön tutkal deposu

  • Temel tutkallama ünitesi A20; magazin yükseklik ayarı ±5 mm (manuel mil)

  • 2 bobin için genişletilmiş magazin A6/A-E12/A20 (maks Ø 830 mm); QA/QE için ön ısıtma istasyonu

  • Otomatik basınç bölgesi ayarı

• Düzeltme ve frezeleme

  • Hassas kenarlar için ayakta düzeltme durduruculu düzeltme ünitesi HL84

  • Pnömatik düzeltme motoru ayarı (2 konum: aynı hizada/düz ve kontur frezeleme için çıkıntılı)

  • Pnömatik pah/düz geçişi; kenar kalınlığı değiştiğinde manuel yan kesme durdurma ayarı

  • Kaba frezeleme ünitesi: 2 motor üst üste, her biri 1,5 kW, 200 Hz, 12.000 rpm; üstten basınçla yükseklik ayarı

  • Pnömatik 2 konumlu ayar: ~0,2 mm çıkıntı ile kaba işleme / çıkıntısız

  • İnce öğütme ünitesi için ayrılmış boş alan

  • Kontur frezeleme ünitesi Servo FK13 otomatik:

    • 2 motorun her biri 0,4 kW, 200 Hz, 12.000 rpm

    • Servo kontrollü hareketler; otomatik 8 katlı takım değiştirici

    • İlerleme hızı maks. 20 m/dak; iş parçaları arasındaki minimum aralık 500 mm

    • İş parçası kalınlığı 12-60 mm

    • Farklı kenar kalınlıklarında aynı yarıçaplar için otomatik FK ayarı; otomatik geri çekme

    • Minimum parça uzunluğu 120 mm (tek taraflı) için ek bağlama ile FK iş parçası kılavuzu

• Son işlem ve temizlik

  • Çoklu temizleme ünitesi MN21 otomatik:

    • 3 profile kadar; önceden frezelenmiş PVC kenarlarda pah kırma ve yuvarlatma için üstten/alttan/yanlardan izleme

    • Elektropnömatik hava nozulları; otomatik pah/radyus değişimi; üst/alt takımın otomatik geri çekilmesi

    • Üst baskı ile yükseklik ayarı

  • PVC talaş ayırıcı üst/alt

  • FA11 üst/alt kaplama ünitesi:

    • Karbür bıçaklı temizleme cihazı; üst basınç ile yükseklik ayarı

    • Temizleme solventi spreyi; parlatma ünitesi; elektropnömatik düz kazıyıcı kontrolü

  • Üniversal frezeleme üniteleri: 2x UF11 kontrollü

    • Maksimum 90°'ye kadar dönebilir; motor 6 kW; 30 mm şaft; motor konumları yatay/dikey

    • Her UF11 için kademesiz yatay ve dikey eksenler

  • Düz kenarlar için KS10 bant zımparalama ünitesi; bant hızı 10 m/s; salınım

    • Kenar kalınlığına göre otomatik ayarlama; otomatik geri çekme; kademesiz tork ayarı

  • Temizleyici 08 üst/alt: yüzey temizliği için döner doğrusal fırçalar

• Kontrol: Güç Kontrolü PC22


Ek ekipman

• Besleme tablası: HOMAG Optimat TBL 100/10/16, sabitleme durağı sol

  • Teknik veriler:

    • İş parçası uzunluğu min 120 mm; uzunluk maks (TBL100/25/12 için) 2500 mm

    • İş parçası genişliği min 195 mm; maks 1200 mm

    • Silindir Ø 50 mm; silindir aralığı ~120 mm

    • Kademesiz ilerleme hızı 7-40 m/dak

    • Yaklaşık boyutlar: uzunluk ~1000 mm; genişlik 1800 mm

    • Kademesiz ayarlanabilir makaralar ile yan kılavuz

    • 1 hava masası 1700 × 650 mm

• İş parçası dönüşü: LIGMATECH ZHR30 "Boomerang" (büyük parçalar için standart dönüş)

  • Tek taraflı geçişli makinelerin 1 kişi tarafından çalıştırılmasını sağlar

  • İş parçası kapasitesi: uzunluk 250-3000 mm; genişlik 250-1200 mm; kalınlık 8-60 mm; maksimum ağırlık 60 kg

  • Parçaları besleme hava tablası ile aynı seviyeye getirmek için dış beslemede kaldırma cihazı

  • Küçük parçalar için iğneler, kolay döndürme için sensör kontrollü (otomatik konumlandırma)

    • Tornalama için iş parçası boyutları: uzunluk 50-200 mm; genişlik 300-800 mm

  • Bant temizleme (tek): sabit fırça hattı
