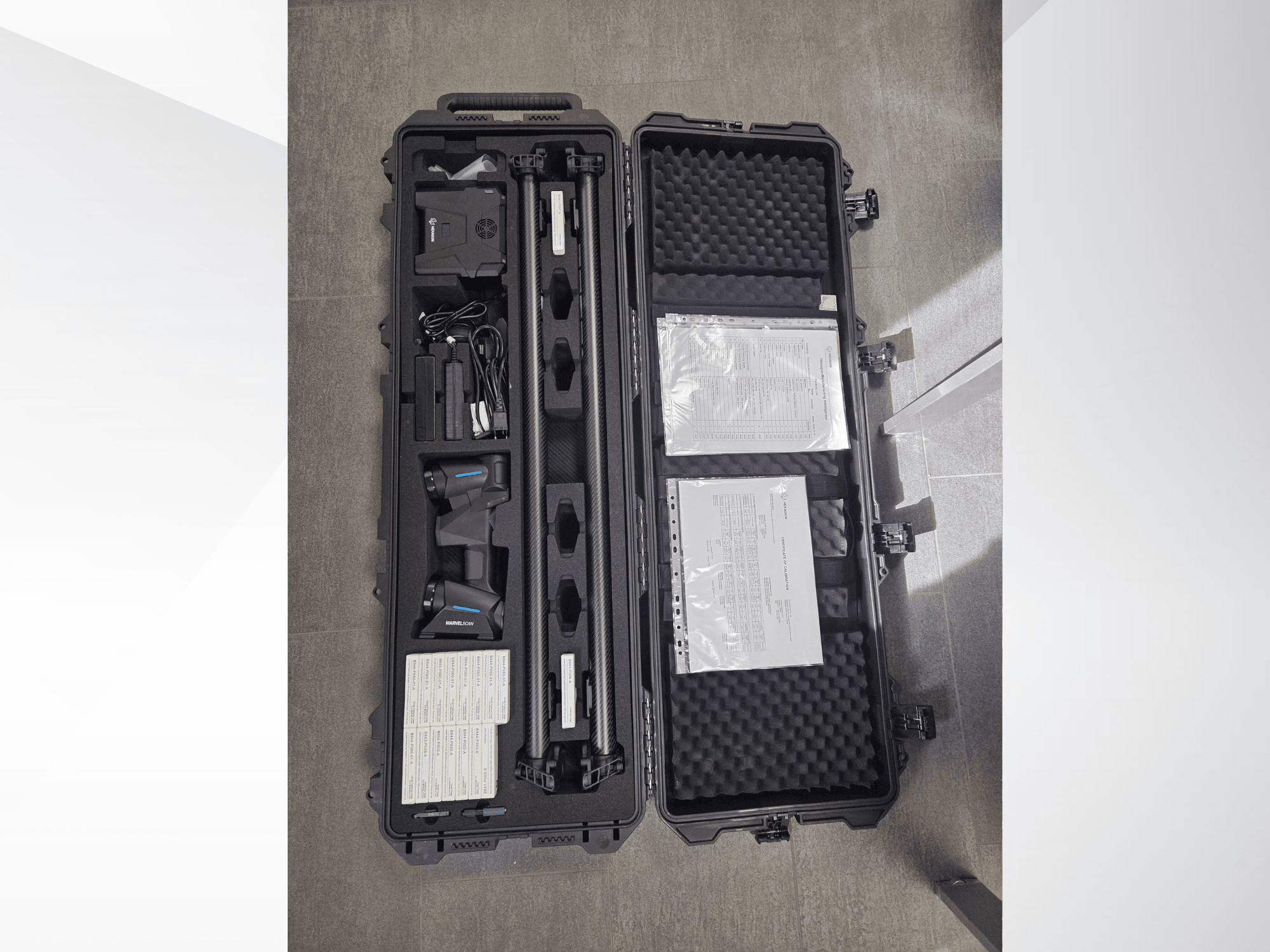

Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Ölçüm hızı:

  • Standart / Tek Hat: 2.100.000 nokta/sn

  • İnce: 900.000 nokta/saniye

• Tarama alanı: 600 x 550 mm'ye kadar

  • Tek Hat modu genişliği: 300 mm

• Işık kaynağı: 22 mavi lazer çizgisi + 1 tek mavi lazer çizgisi + 5 paralel mavi lazer çizgisi

• Çözünürlük: 0,02 mm'ye kadar

• Doğruluk (hedeflerle):

  • Hacimsel (Standart): 0,02 + 0,04 mm/m

  • Ölçek çubuğu ile hacimsel: 0,02 + 0,03 mm/m

  • Hacimsel + fotogrametri: 0,02 + 0,02 mm/m

  • Delik doğruluğu: 0,03 mm'ye kadar

  • Delik hacimsel doğruluğu: 0,03 + 0,04 mm/m

• Hedefsiz doğruluk:

  • Hacimsel (Standart): 0,05 + 0,02 mm/m

  • Delik hacimsel doğruluğu: 0,06 + 0,02 mm/m

• Yerleşik fotogrametri:

  • Hacimsel doğruluk: 0,020 mm/m

  • Ortalama sapma: 0,007 mm

• Alan derinliği:

  • Genel: 600–2500 mm

  • Modlara göre: Standart/Tek Hat 450 mm; Hassas 150 mm

  • En uzak mesafedeki maksimum DOF: 550 mm

• Ayırma mesafesi:

  • Standart / Tek Hat: 300 mm

  • İnce: 150 mm

• Önerilen parça boyutu: 0,1–6 m

• Fiziksel / Çalışma:

  • Ağırlık: 1,3 kg

  • Boyutlar: 300 x 150 x 75 mm

  • Bağlantı: USB 3.0

  • Çalışma sıcaklığı: -10 ila 40°C

  • IP derecesi: IP50

  • Çalışma nemi: %10–90 (yoğuşmasız)

• Dışa aktarım formatları: .stl, .ply, .obj, .txt, .xyz, .asc

• Özelleştirilebilir formatlar: Mevcut

• Uyumlu yazılımlar:

  • Hexagon: Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • Üçüncü taraf: PolyWorks, Metrologic ve nokta bulutlarını veya STL'yi içe aktaran diğer yazılımlar

• Temel özellikler:

  • Yerleşik fotogrametri; hedefsiz ve dinamik tarama

  • Galaxy Modu; anında geçiş yapılabilen 3 ana tarama modu

  • Hole Flash Capture; çok boyutlu hedef tanıma (3 / 6 / 12 / 16 mm)

  • Anlık LED görsel geri bildirim

  • Kablosuz tarama özelliği

  • Geniş çalışma mesafesi

  • Üçüncü taraf entegrasyonu için otomasyona hazır

  • Farklı modlardan gelen verileri tek bir nokta bulutu/ağda birleştirme

  • Büyük veya hassas bileşenler için uygundur

• Sertifikalar:

  • VDI/VDE 2634-3 sertifikalı

  • ISO 17025 sertifikalı bir laboratuvara bağlı doğruluk validasyonu

• Tipik uygulamalar / sektörler:

  • Demiryolu, genel imalat, endüstriyel ekipman, otomotiv, denizcilik, imalat dışı uygulamalar

• Adet: 1 tarayıcı

Ek ekipman (aksesuarlar, temel makineye dahil değildir)

• 3 mm konumlandırma hedefleri (ID), kendinden yapışkanlı

  • Ürün kodu: B841-P007-A

  • Paketteki miktar: 10 kutu; kutu başına 1.000 adet (toplamda yaklaşık 10.000 adet)

• 6 mm konumlandırma hedefleri (ID), kendinden yapışkanlı

  • Ürün kodu: B841-P006-A

  • İçindeki miktar: 10 kutu; 1.000 adet/kutu (toplamda yaklaşık 10.000 adet)

• 6 mm manyetik kübik konumlandırma hedefleri (ID)

  • Ürün kodu: B841-P050-126-A

  • Paket içeriği: 1 kutu; kutu başına 8 adet

• FREEBox-II Kablosuz Tarama Modülü

  • İşlev: 5G Wi‑Fi kablosuz aktarım ve tarama verilerinin işlenmesi; operatörün hareket özgürlüğünü ve esnekliğini artırır

  • Paket içeriği:

    • 1 adet kayışlı FREEBox II kablosuz modül

    • 2 adet 1 m FREEBox II USB kablosu

    • 1 adet güç adaptörü

    • 1 adet güç kablosu

    • 1 adet FREEBox pil

    • 1 adet seyahat çantası

    • 1 adet tornavida seti

    • Ambalaj listesi

    • Hızlı kurulum kılavuzu
