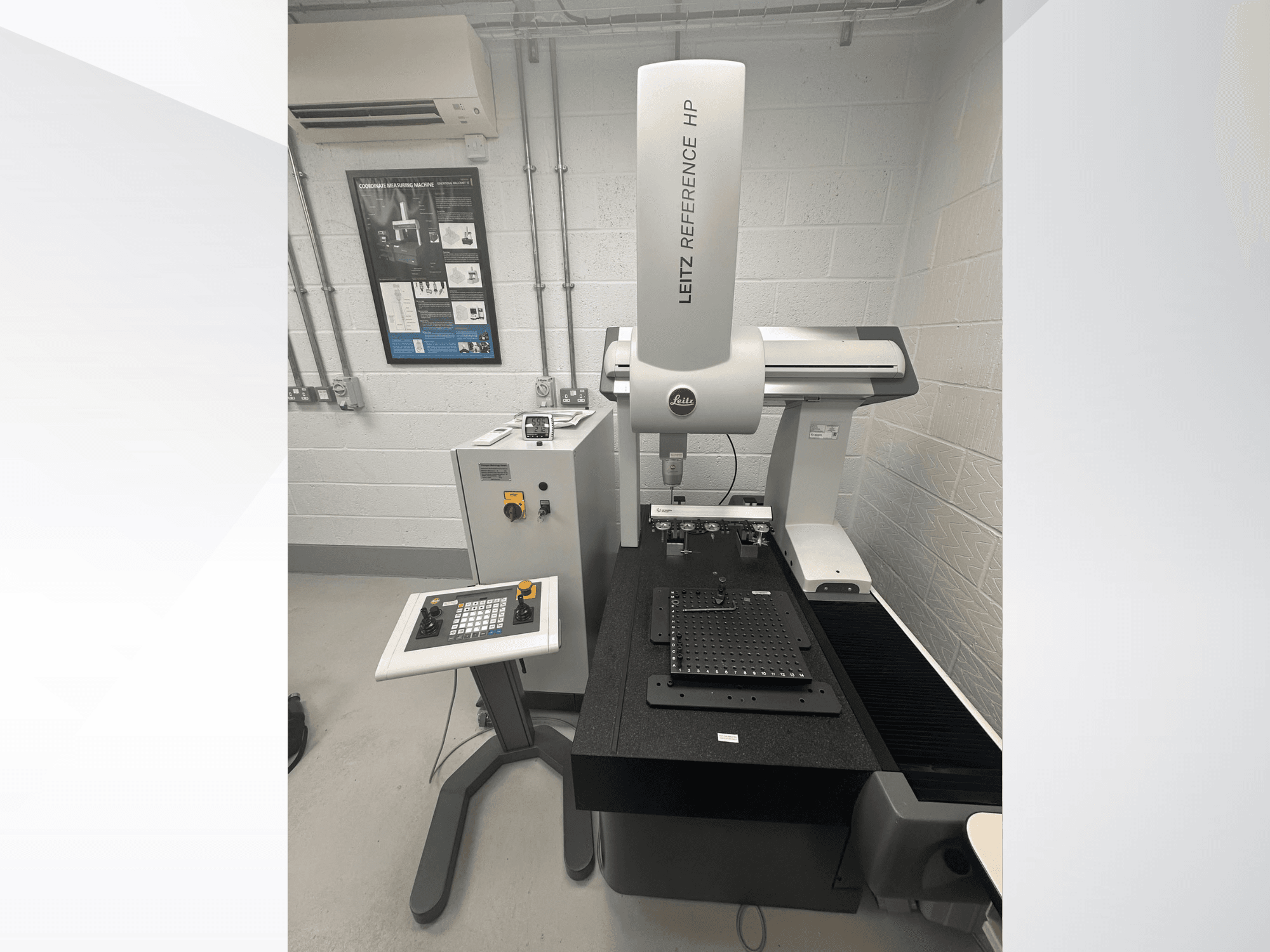

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Görme: Randevu ile mümkündür; makine çalışır halde görülebilir

• Incoterm/Teslimat: EXW Teknik özellikler

• Hassasiyet (MPE-E): 0,70 + L/400 µm

• Ölçüm hatası (MPE-P): 0,80 µm

• Masa: Granit masa

• Prob sistemi: Hexagon LSP-X3

• Sonda tutma sistemi: HP-S-X3

• Prob değiştirici: Hexagon 5 bağlantı noktalı prob değiştirme rafı

• Değiştirme portları: HR-X3-P

• Kontrolör: Bağımsız kabin içinde Leitz kontrolörü

• Operatör kontrolü: Acil durdurma özellikli Leitz çift joystick paneli Makine geçmişi / servis

• Ağustos 2020: Makine ve aksesuarlar Hexagon Metrology tarafından yeni olarak tedarik edildi

• Eylül 2020: Hexagon tarafından yazılım paketi temin edildi

• Şubat 2021: 6 adet ek M2 kademeli prob satın alındı

• Nisan 2021: Andover'da bir Hexagon mühendisi tarafından kurulumu ve devreye alınması gerçekleştirildi (Kurulum/servis raporu ref. 15320)

• Son kalibrasyon: 16 Mayıs 2023 tarihinde Hexagon Metrology tarafından

  • Standart: ISO 10360-2:2001

  • Sertifika: CAA/REF769/543/16052023

  • Sonuç: Kalibrasyon, müşteri spesifikasyonlarına uygundur

  • Sertifika talep üzerine temin edilebilir

  • Kalibrasyon geçerlilik süresi: 24 Mayıs 2024'e kadar

Ek ekipman

• QUINDOS sürüm 2023

• I++ Simülatörü + QUINDOS paketi

• Ek CMM modeli

• Eklenti paketi için lisans yöneticisi

• Yazılım lisans transferi: Hexagon tarafından onaylanmalıdır Periferikler ve sabitleme donanımı

• 2 monitörlü HP iş istasyonu bilgisayarı

• Kinematik sabitleme:

  • Swift-Fix evrensel kinematik taban (1)

  • Swift-Fix kinematik plakalar 300 × 300 × 16 mm (2)

• Seramik referans küre Ø30 mm (1) Problar, tutucular, adaptörler ve değiştirme donanımı

• HR-X3-P değiştirici bağlantı noktaları (5)

• Stilus kiti

• Özel prob tutucular (3)

• 8 × M5 + 8 × Ø2 mm prob tutucu (1)

• M5/M2 prob adaptörü (1)

• M2 5 yollu stylus tutucu (1)

• M2 kademeli styluslar: 4 + 6

• M2 prob R1 (1)

• Özel Ø0,3 mm yakut problar (8)

• Özel Ø1 mm yakut/karbür stylus (1)

• Ø1,5 mm Si3N4 prob (1)

• Ø3 × 35 mm yakut uç (1)

• Ø3 × 50 mm yakut iğne (1)

• Ø5 × 60 mm yakut iğne (1)

• Titanyum uzatma parçası (1)

• Döner bağlantı (1)

• Ayarlanabilir küpler (2)

• M5 küp (1)
