HELLER - H5000AT-MIL-HEL-2021-00001
Başka sorunuz var mı? Bize Ulaşın!

Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com
- GINDUMAC
- Ürünler
- Makine aletleri
- ➤ İkinci El HELLER H5000 Satılık | gindumac.com

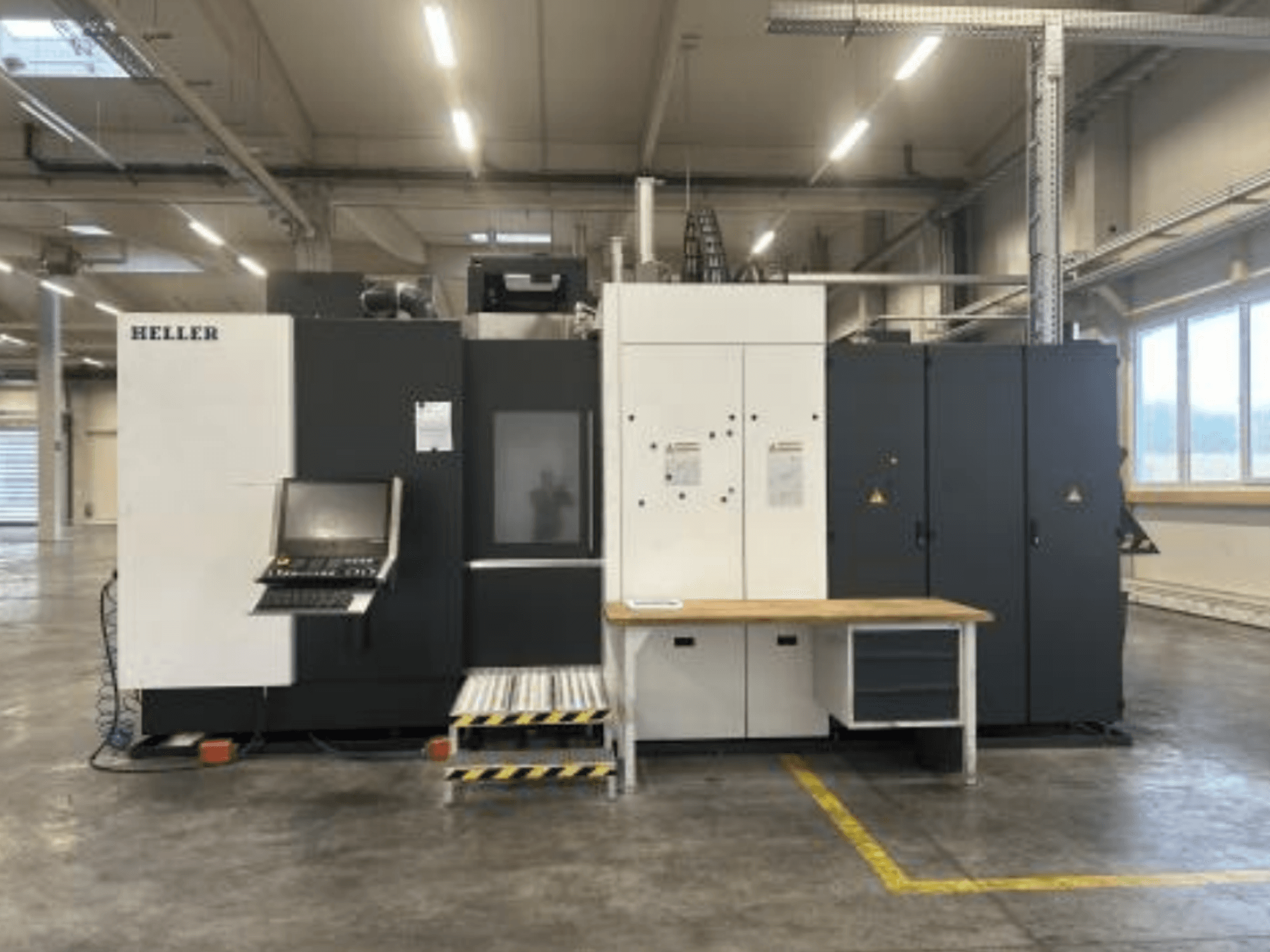

Bu 4 eksenli HELLER H5000 yatay işleme merkezi 2021 yılında üretilmiştir. Tüm eksenlerde 800 mm’lik bir çalışma aralığına ve 900 mm’lik maksimum iş parçası çapına sahiptir. Makine, HSK-A 100 takım konikliğine ve 100 yuvalık takım magazini kapasitesine sahiptir. Yüksek kaliteli işleme kapasitesi arıyorsanız, satışa sunduğumuz HELLER H5000 makinesini değerlendirin. Daha fazla bilgi için bizimle iletişime geçin.
Genel bakış
- marka: HELLER
- yıl: 2021
- MODEL: H5000
- üretim saatleri: 15000
- uygulama tipi: Frezeleme
- Yer: Avusturya
- makine tipi: Yatay İşleme Merkezi
- kontrol ünitesi markası: SIEMENS
Teknik Bilgiler - HELLER H5000
Kontrol Ünitesi
- Kontrol Markası: SIEMENS
- Kontrol Modeli: SINUMERIK 840D sl
Hareket
- Eksen Sayısı: 4
- X ekseni hareketi: 800 mm
- Y ekseni hareketi: 800 mm
- Z ekseni hareketi: 800 mm
Teknik Özellikler
- Mili Hızı: 10000 RPM
- Konik Boyutu: HSK 100
- Takım istasyon sayısı: 100
Ek bilgi
- Makine Sayısı: 2 adet
- Kontrol Ünitesi: 24 inçlik Multitouch Ana Kontrol Paneli ve HELLER Çalıştırma Arayüzü ile donatılmış Siemens SINUMERIK 840D çözüm serisi
- Çalışma Alanı (X/Y/Z Eksenleri): 800 / 800 / 800 mm
- Tahrik Paketi: POWER Paketi (X/Y/Z eksenlerinde standart tahrik)
- Hızlı Hareket (X/Y/Z Eksenleri): 50 m/dk
- İvme (X/Y/Z Eksenleri): 5 m/s²
- X ve Y Ekseni İlerleme Kuvveti (ED S3 -40%): 15.000 N
- Z Ekseni İlerleme Kuvveti (ED S3 -%40): 20.000 N
- İlerleme Ekseni Servomotorları: Artımlı Enkoderler
- Doğrusal Eksen Konumlandırma Toleransı (Tp): 0,005 mm
- Çalışma Ünitesi: PC 100 i Güçli Kesme Ünitesi (10.000 rpm, 45 kW, 360 Nm)
- Takım Konikliği: DIN 69 893'e göre HSK-A 100
- Takım Magazin: 100 Yuva, Zincir Tipi (HSK-A 100), Takım Kurulum İstasyonunda Konforlu Operatör Terminali ile
- Takım Kırılma Kontrolü: Hızlı Matkap Kırılma Kontrolü
- Çarpışma İzleme: Hasar Azaltma İzleme Sistemi
- NC Döner Masa (B Ekseni): 360.000 x 0,001 derece İndeksleme, 25 dev/dak, 8 ark saniye Hassasiyet, 12.000 Nm Maks. Teğet Moment, 18.000 Nm Maks. Eğim Moment
- Düzlem Dönüşümü: CYCLE 800
- İş Parçası Kurulum İstasyonu: Manuel Olarak Döndürülebilir 4 x 90 derece
- İş Parçası Sıkıştırma Arayüzü: 5 Yönlü Ortam Arayüzü, 200 bar Hidrolik Basınç, Orantılı Teknoloji
- Paletler: Temel Makineye Dahil 2 Adet Özel Palet (HELLER Çizimi AP.205705), DIN Delik Düzeni
- Palet Boyutları: 630 x 630 mm
- Maks. İş Parçası Çapı: 900 mm
- Maks. İş Parçası Yüksekliği: 1.000 mm
- Maks. Sıkıştırma Yükü (Palet 1): 1.000 kg (tek taraflı) / 1.400 kg (çift taraflı)
- Palet Değiştirme Süresi: 13 s (hidrolik sıkıştırma olmadan) / 13,5 s (hidrolik sıkıştırma ile)
- Soğutma Suyu ve Talaş Konveyörü: Islak İşleme için Sıyırmalı Bantlı Konveyör
- Soğutma Sistemleri: A ve B eksenlerinin, iş mili ve kontrol kabininin doğrudan tahriki için Hassas Su-Hava Soğutma Ünitesi (Kompresör); Soğutma Sıvısı Sıcaklık Kontrol Ünitesi
- Sis Emme: Emülsiyon Emme Sistemi
- Elektrik Bağlantısı: 3~ 400 V / 50 Hz, Anma Akımı 65 A, Kısa Devre Dayanımı 9 kA
- Toplam Bağlı Güç: yaklaşık 37 kVA (Makine) + yaklaşık 14 kVA (VRF Soğutma Sıvısı Ünitesi)
- Basınçlı Hava Besleme Basıncı: 5 - 6 bar
- İzin Verilen Ortam Sıcaklığı: 10 - 45 °C
- İşlenen Malzeme: Alüminyum (münhasıran)
- Çalışma Saati: yaklaşık 12.000–15.000 saat (onay bekleniyor)
- Çalışma Durumu: Şu anda kurulmuş/yerinde ve çalışır durumda
İsteğe Bağlı Makine Donanımı:
- Özel Montaj: Çok Mil Başlıkları (HELLER Çizim 00.882914 MAGNA)
- Takım Ölçümü: Alıcı ve HELLER Ölçüm Döngüleri ile birlikte RENISHAW Radyo Dokunmatik Prob RMP 60
- Soğutma Suyu Filtreleme Ünitesi: 50 bar Yüksek Basınçlı Dahili Soğutma Suyu Beslemesi (IKZ), Çalışma Alanı Yıkama, 1.200 L Tank Kapasitesi ile KNOLL VRF 250 Vakumlu Döner Filtre
*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
** Standart teslimat kapsamı yalnızca baz makineyi içerir. Aksesuarlar ve çevresel ekipman, satın alma süreci sırasında yalnızca bağlayıcı anlaşmalarla açıkça teyit edilir.
