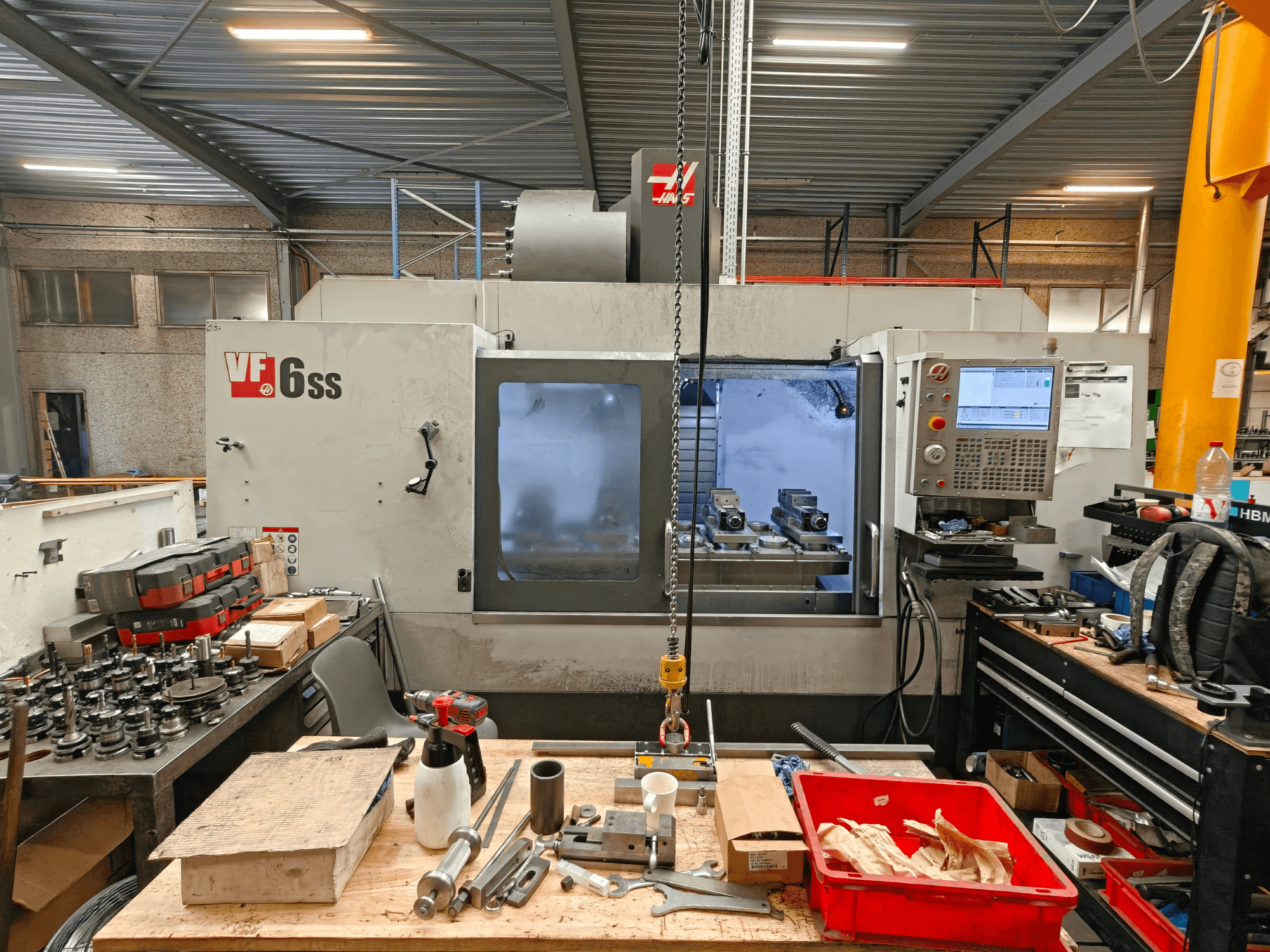

HAAS - VF-6SSBE-MIL-HAA-2016-00001

• Hareket aralığı: X 1.626 mm; Y 813 mm; Z 762 mm; iş mili ucu ile tabla arası mesafe 102–864 mm

• Masa: 711 × 1.626 mm; 5 × 16 mm T-kanalları; 125 mm T-kanal aralığı; maks. masa yükü 907 kg

• İş mili: maksimum tork 122 Nm @ 2.000 rpm; ABEC Sınıf 7 rulmanlar; elektronik yönlendirme; su soğutmalı iş mili başlığı; BT40; iş mili içinden hava üfleme; takım serbest bırakma düğmesi

• Takım değiştirici:

  • Standart yan montajlı 24+1, BT40; tamamen elektrikli çift yönlü; maksimum takım çapı 76 mm (dolu), 127 mm (bitişik yuvalar boş); maksimum takım ağırlığı 5,4 kg; takımdan takıma geçiş süresi 2,3 s; talaştan talaşa 3,2 s

  • Opsiyonel 40+1: takımdan takıma 2,8 s; talaştan talaşa 3,6 s; maks. takım çapı 76 mm (dolu), 152 mm (bitişik yuvalar boş)

• İlerleme hızları: hızlı hareket X/Y/Z 30,5 m/dk; maks. kesme ilerlemesi 21,2 m/dk

• Motorlar/Sürücüler: eksen maksimum itme kuvveti (X/Y/Z) 15.124 N; doğrudan bağlantılı servo motorlar; fırçasız servo motorlar; Vektör Sürücü (Y-Δ)

• Soğutma sıvısı ve yağlama: 360 litrelik çekilebilir soğutma sıvısı tankı; otomatik yağlama sistemi

• Yapı ve muhafaza: sağlam dökme demir yapı; geniş tabanlı üçgen dökümler; ağır hizmet tipi çelik sac muhafaza; 14 kalınlığında soğuk haddelenmiş çelik; serbest akışlı muhafaza tasarımı; kapı açılma genişliği 1.549 mm

• Makine boyutları ve yardımcı sistemler: maksimum yükseklik 3.378 mm; genişlik 5.232 mm; derinlik 3.835 mm (kapı açık); basınçlı hava 113 l/dk @ 6,9 bar; elektrik 380 VAC, 3 faz, 50–60 Hz; kurulu güç 28 kVA

• Kontroller/İşlevler: Sabit delme; Uzaktan El Kumandası (RJH); takım yükü izleme; 5 yedek M-işlevi

• Hassasiyet/Kalite: 3D diklik ve işleme hassasiyeti için %100 ballbar testi

• Diğer: yüksek güçlü kartuşlu iş mili; yüksek hızlı yana monte takım değiştirici (24+1); kolay erişilebilir soğutma sıvısı tankı; 1 yıllık parça ve işçilik garantisi

Ek donanım

• Listelenen yok (robot, otomasyon, talaş konveyörü, çubuk besleyici veya diğer harici aksesuarlar belirtilmemiştir)
