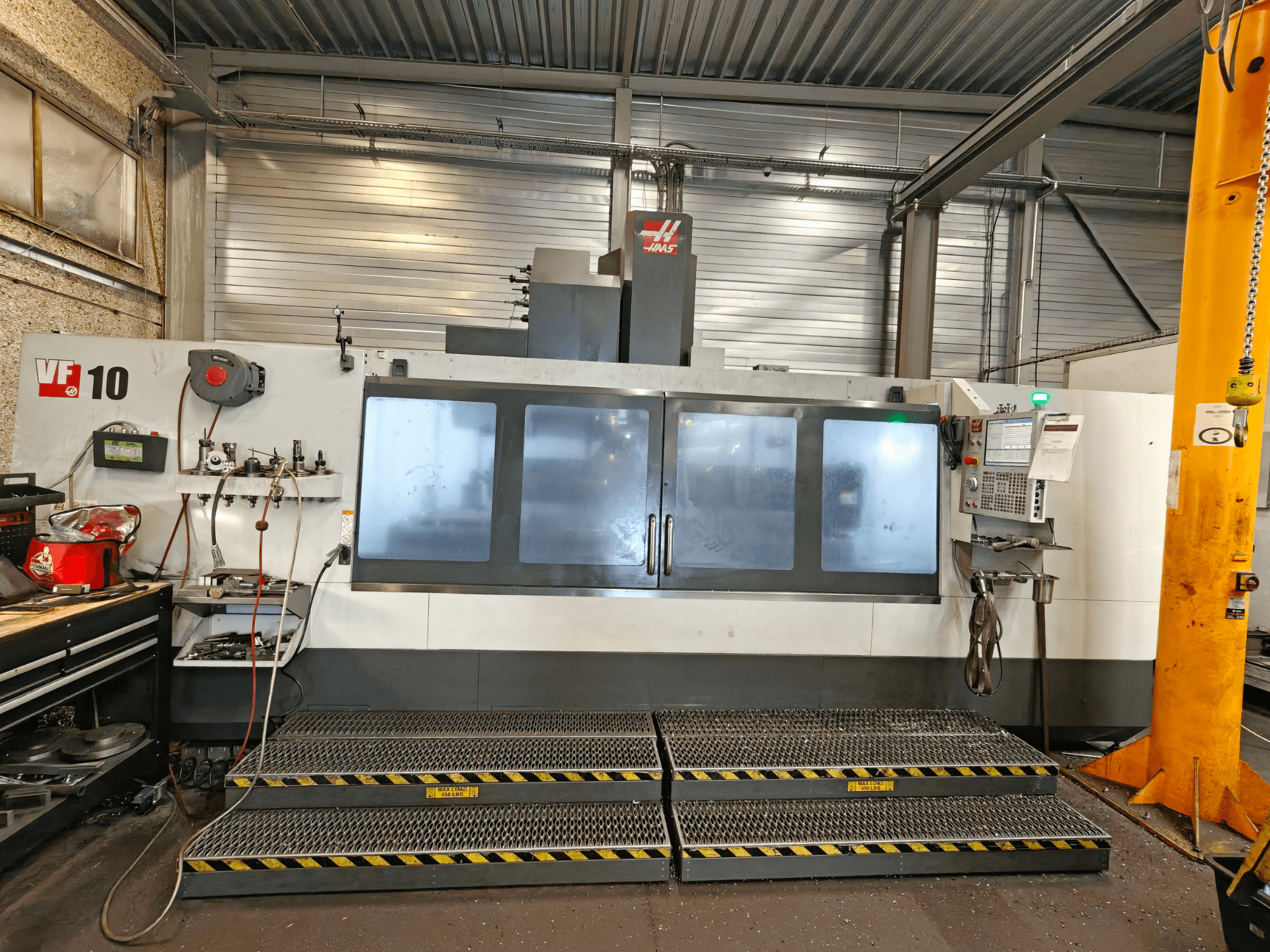

HAAS - VF-10/50BE-MIL-HAA-2022-00001

İş mili ucu ile tabla arası mesafe (maks.): 35,0 inç (889 mm)

İş mili ucu ile tabla arası mesafe (min): 5,0 inç (127 mm)

Mil

• Maksimum tork: 340 ft‑lbf @ 700 rpm (460 Nm @ 700 rpm)

• Tahrik sistemi: 2 vitesli şanzıman

• Yatak yağlaması: Hava/yağ enjeksiyonu

• Soğutma: Sıvı soğutmalı

Masa

• Uzunluk: 120,0 inç (3048 mm)

• Genişlik: 28,0 inç (711 mm)

• T-oluk genişliği: 0,626–0,630 inç (15,90–16,00 mm)

• T-yuvası merkez mesafesi: 4,92 inç (125 mm)

• T-yiv sayısı: 5

• Maksimum tabla yükü (eşit dağıtılmış): 4000 lb (1814 kg)

İlerleme hızları

• Maks. kesme ilerlemesi: 360 ipm (9,1 m/dk)

• Hızlı hareketler: X 360 ipm (9,1 m/dk), Y 600 ipm (15,2 m/dk), Z 600 ipm (15,2 m/dk)

Eksen motorları (maks. itme kuvveti)

• X: 3400 lbf (15.124 N)

• Y: 4100 lbf (18.238 N)

• Z: 5600 lbf (24.910 N)

Takım değiştirici

• Tip: SMTC

• Kapasite: 30+1

• Maks. takım çapı (tüm yuvalar dolu): 4,0 inç (102 mm)

• Maks. takım çapı (bitişik yuva boşken): 10,0 inç (254 mm)

• Maks. takım uzunluğu (ölçü çizgisinden itibaren): 16 inç (406 mm)

• Maks. takım ağırlığı: 30 lb (13,6 kg)

• Takımdan takıma (ortalama): 4,2 s

• Talaştan talaşa (ortalama): 6,3 s

Genel

• Soğutma sıvısı kapasitesi: 95 gal (360 L)

Hava gereksinimleri

• Gerekli hava: 4 scfm @ 100 psi (113 L/dk @ 6,9 bar)

• Sıralı hava hortumu: 3/8 inç

• Bağlantı elemanı (hava): 3/8 in

• Minimum hava basıncı: 80 psi (5,5 bar)

Elektrik

• Tahrik sistemi: 2 vitesli şanzıman

• Giriş AC gerilimi (3 fazlı) düşük: 220 VAC, 70 A (FLA)

• Giriş AC gerilimi (3 fazlı) yüksek: 440 VAC, 35 A (FLA)

Boyutlar – nakliye

• Yurtiçi palet: 288 inç x 102 inç x 132 inç (732 cm x 260 cm x 336 cm)

• İhracat sandığı: 288 inç x 105 inç x 134 inç (732 cm x 267 cm x 339 cm)

• EC seçeneğine sahip yurt içi palet: 288 inç x 102 inç x 140 inç (732 cm x 260 cm x 356 cm)

• EC seçeneğine sahip ihracat sandığı: 288 inç x 105 inç x 141 inç (732 cm x 267 cm x 359 cm)
