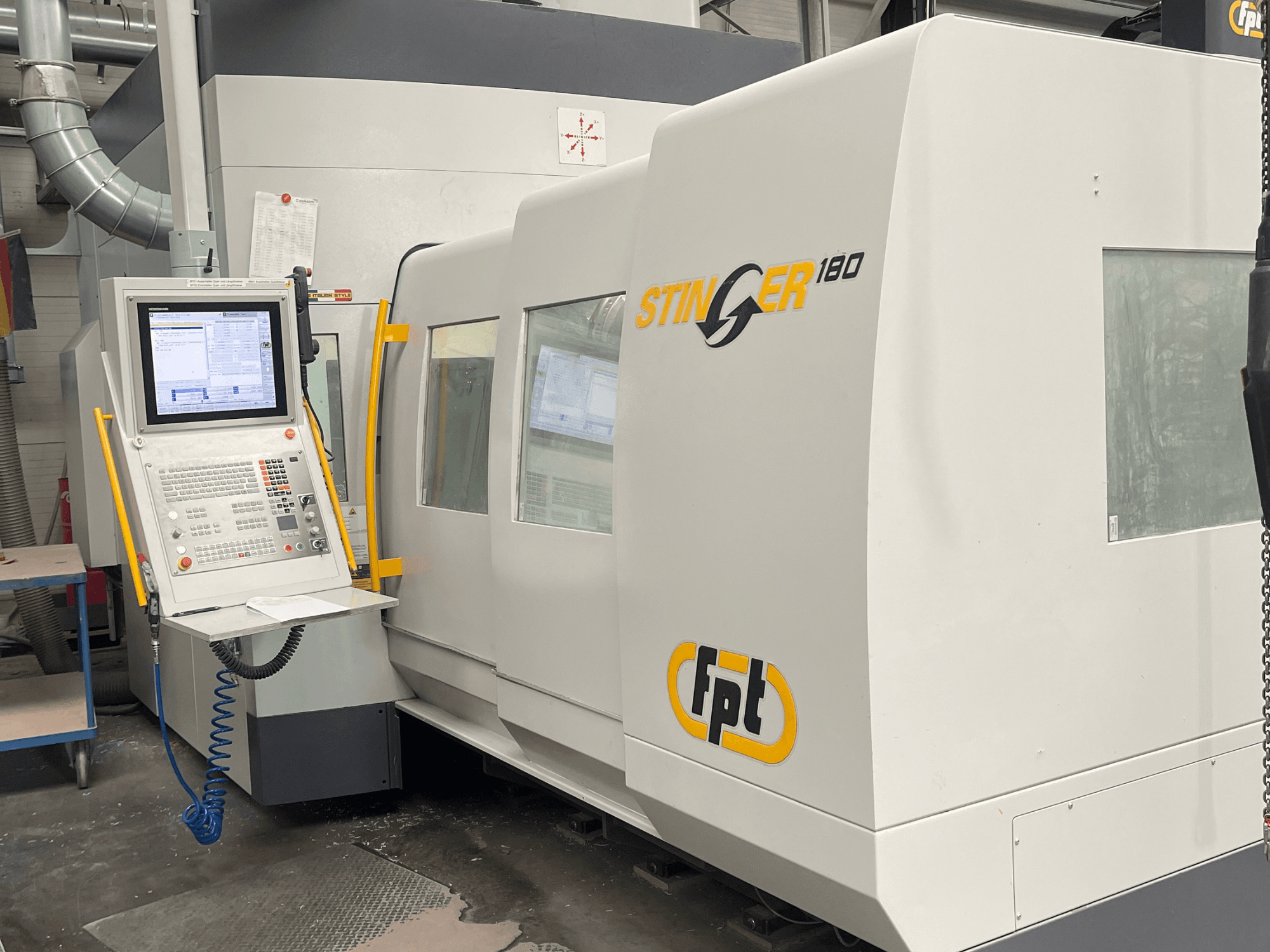

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Maks. Enterpolasyon Eksen Hızı: 35 m/dk

- Kurulu Güç: 65 kVA

- Gerekli Akım: 93 A

- Pnömatik Sistem Hava Akışı: 400 Nl/dk

- Pnömatik Çalışma Basıncı: 6 bar

- Döner Masa Uzunluğu: 1200 mm

- Döner Masa Genişliği: 1000 mm

- Masa Yük Kapasitesi: 3000 kg (merkezden ve eşit olarak dağıtılmış)

- Masa Yüzeyi ile Dikey Milin Ön Kenarı Arasındaki Mesafe: 105 - 905 mm

- Maks. Yatay Boşluk: 1430 mm

- Zeminden Masa Yüzeyine Kadar Yükseklik: 800 mm

- Masa T-Yuvaları: 9 T-yuvası (ortadaki yuva 18 mm H7, diğerleri 18 mm H11, aralık 100 mm)

- Masa Konumlandırma Çözünürlüğü: 0,0001°

- Masa Hızlı Dönüş Hızı: 7200 °/dk (20 rpm)

- Masa Sıkıştırma Torku: 7500 Nm

- Masa Konumlandırma Hassasiyeti P: 8 sn

- Masa Tekrarlanabilirlik Hassasiyeti Ps: 4 sn

- CNC Kontrol Ünitesi: HEIDENHAIN TNC 640 (19" TFT renkli düz ekran, 4 GB RAM, 32 GB SSD, arabirimler: 1x RS-232-C, 2x Ethernet, 5x USB)

- Taşınabilir El Çarkı: HEIDENHAIN HR520

- İş mili/kafa tipi: 0,001° indekslemeli otomatik evrensel kafa, Doğrudan Tahrikli motor, sıvı soğutmalı

- İş mili konikliği: HSK-A63 DIN 69893

- İş mili hızı: 18.000 rpm'ye kadar

- İş mili gücü (S1/S6): 22 / 33 kW

- İş mili torku (S1/S6): 84 / 128 Nm

- Kafa A Ekseni Dönme Aralığı: +/- 185°

- Kafa A Ekseni Maksimum Hızı: 30 rpm

- Kafanın A Ekseni Sıkıştırma Torku: 1400 Nm

- Kafa A Ekseni Maks. Kullanılabilir Tork: 410 Nm (302 ft lb)

- Masa Ekseni Maks. Kullanılabilir Tork: 2500 Nm (1844 ft lb)

- Takım Değiştirici: Zincirli takım değiştirici, 60 takım, VERT konumu

- Maks. Takım Uzunluğu: 300 / 350 mm

- Maks. Takım Çapı: 75 mm

- Maks. Takım Ağırlığı: 10 kg

- Lazer Prob: RENISHAW lazer prob yazılım sistemi (maks. takım çapı 180 mm)

- İş Parçası Ölçüm Probu: LP2 (100 mm uzunluk, 6 mm çaplı prob ucu) ve RMI-Q alıcılı RENISHAW RMP40M radyo probu

- Soğutma Suyu Sistemi: Dahili (30 bar, 10 l/dk) ve harici (30 bar, 40 l/dk) soğutma suyu beslemesi, 800 l tank kapasitesi, 80/60 mikron filtreler

- Dahili Hava Beslemesi: İş mili üzerinden yüksek hızlı dahili basınçlı hava (24.000 rpm'ye kadar)

- Talaş Konveyörü: Sağa boşaltmalı 2 adet dahili vidalı konveyör

- Titreşim Sensörü: SRV çarpışma ve titreşim aşırı yük algılama sensörü
