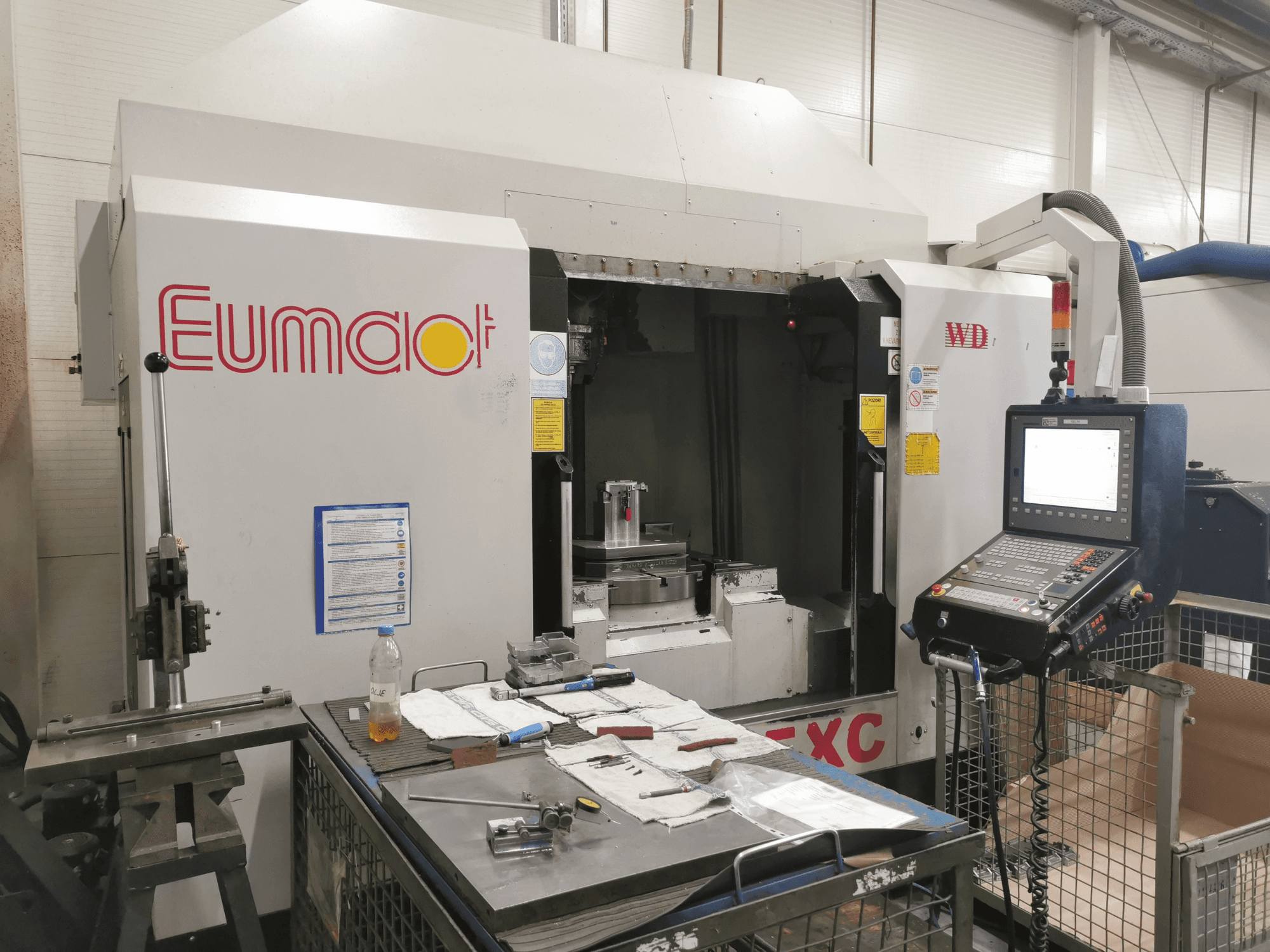

Eumach - HSM-5XCSI-MIL-EUM-2015-00001

Güç ve ağırlık

• Gerilim: 400 V

• Frekans: 50/60 Hz

• Kurulu güç: 75 kVA

Çalışma saatleri (Heidenhain - gerçek makine verileri)

• Kontrol AÇIK süresi: 42,157 h

• Makine açık kalma süresi: 37,219 h

• Program çalışma süresi: 18,252 saat

• İş mili çalışma süresi: 13.907 saat

• S kafa çalışma süresi: 0 saat

Masa sistemi

• T yuvalı tabla: 18 × 6 × 100 mm

• Döner tabla (5 eksenli), yerleşik eyer tasarımı

  • Çap Ø 610 mm

  • İş milinden tabla merkezine: 0-715 mm

  • Milden masa üstüne: 105-715 mm

  • Maks. iş parçası yükü: 500 kg

Eksen hareketleri

• B ekseni eğimi: +30° ila -120°

• C ekseni dönüşü: 360° (0,001° çözünürlük)

Geometrik mesafeler

• Milden sütun kapağına: 629 mm

• Milden masa merkezine: 947 mm

Mil

• Rulmanlar: Ø 70 mm seramik

• Maksimum tork: 160 Nm

Eksen motorları

• X/Y/Z: Siemens 1FK7083 (16 Nm)

• A/B: Siemens 1FW6130 (1320 Nm)

Beslemeler

• Hızlı travers (X/Y/Z): 36 / 36 / 24 m/dak

• Kesme ilerleme hızı: 1-7500 mm/dak

Araç dergisi

• Tip: Çift kollu takım değiştirici, 430 mm strok

• Kapasite: 32 alet

• Maksimum takım çapı: 150 mm

• Bitişik aletler olmadan maksimum çap: 300 mm
