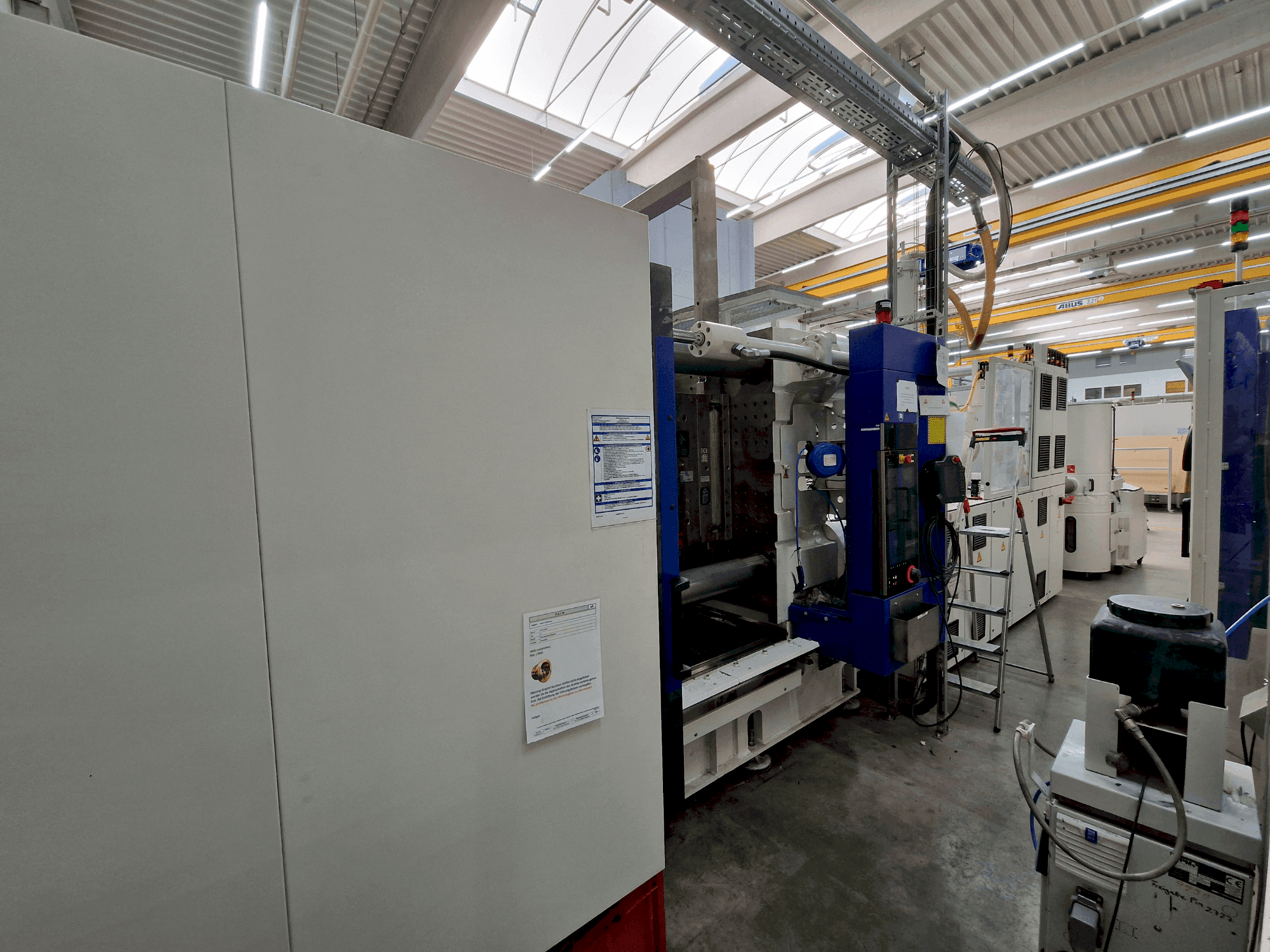

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Ek ekipman

• Yağ Haznesi Kapasitesi - Enjeksiyon Ünitesi: 500 l

• Maksimum Soğutma Gücü (32°C Su Girişi): 29,40 kWcool

• Su Tüketimi (32°C): 4,80 m3/h

Makine Avantajları

Niteliksel Makine Faydaları

• Makine elektrikli su bataryalarına sahiptir (her biri 8 devreli 4 e-flomos).

• Enjeksiyon üniteleri, 60 mm'lik bir vida ile 2400 bar'a kadar yüksek enjeksiyon basıncı sağlayan akümülatörlerle donatılmıştır.

Teknik Makine Avantajları

• Maksimum enjeksiyon kapasitesi: 890 cm³

• Vida torku: 2000 nm // azaltılmış torkta maksimum vida hızı: 275 min-1

• Maksimum vida hızında azaltılmış tork: 1600 nm

• Geri kazanım oranı (3 bölgeli vida): 51 g/s // geri kazanım oranı (bariyer vidası): 67. 1 g/s

• Enjeksiyon hızı: 353 cm³/s

• Nozul stroku: 950 mm

• Ld oranı: 24. 0

• Nozul dahil ısıtma bölgeleri: 8 // ısıtma watt gücü: 27. 5 kwel

• Baskı pedi ile açma kuvveti: 510 kn

• Plakalar arasındaki maksimum mesafe: 1750 mm

Ekstra Bilgi

Boyutlar ve Ağırlık

• Açılır Oluk Genişliği: 1100 mm

• Sıkıştırma Ünitesi Ağırlığı: 20.000 kg

• Maksimum Kalıp Ağırlığı (Hareketli Merdane): 7.330 kg

• Maksimum Kalıp Ağırlığı (Sabit Merdane): 7.330 kg

• Maksimum Kalıp Ağırlığı (Toplam): 11,000 kg

Çevrim Verileri (Euromap 6)

• Strok: 700 mm

• Kuru Çevrim Süresi: 2,9 sn

Kontrol Sistemi: Monocompute CC300

Ana Özellikler

• 21,5" full HD dokunmatik ekran

• USB arayüzü / Ethernet bağlantısı

• E-move kontrol elemanı

• Kullanıcı girişi için 3 anahtar kart

• Çevrim kontrolü için grafik semboller

• Ekran dilleri: Almanca, İngilizce

• Akustik hata sinyali / Hata göstergesi için sinyal ışığı

Programlar ve İzleme

• Güç Kontrolü: dağıtım sırasında motor performansını optimize eder

• Kalıp paralellik ölçümü

• IQ Ağırlık Monitörü: atış ağırlığını ve viskoziteyi izler

• IQ Ağırlık Kontrolü: dalgalanmalar sırasında otomatik enjeksiyon parametresi ayarı

• Kalite izleme arayüzü (enjeksiyon süresi, dozajlama süresi, basınç, döngü süresi)

• İzleme devre dışı bırakıldığında sürekli fırlatma mümkündür

Sıkıştırma Ünitesi ve Plakalar

• Güçlendirilmiş sıkıştırma plakaları (FAP & BAP +50 mm her biri)

• Azaltılmış min./maks. takım yüksekliği ve panel mesafesi (takviye nedeniyle -100 mm)

• FAP: mümkün olan en küçük plaka açıklığı, küresel kalotte minimize edilmiştir

• BAP: ejektör açıklığı olmadan

• EUROMAP VOL1'e göre ek konular

• Çizime göre merkezleme kanalları

• Plaka ejektörü - Varyant A (sıkıştırma modeline uyarlanmış)

• Ejektör için güvenlik arayüzü

Hidrolik ve Çekirdek Çekme

• Hidrolik maça çekme:

  • Hareketli merdane üzerinde 1 kat

  • Sabit merdane üzerinde 2 kat

  • PQ oransal valf ile hareketli plaka üzerinde 2 kat, hacim ölçümü, basınç/hız ayarı

• Ara çekirdek çekme pozisyonu için arayüz

Kalıp Isıtma & Soğutma

• Kalıp ısıtma: 16 devre, maks. 40 kW ısı çıkışı (Euromap 14)

• Sıcaklık izleme arayüzü (hareketli ve sabit plaka)

• 4 katlı hidrolik kalıp nozul kontrolü

• Ayrı soğutma suyu bağlantısı (alet ve makine)

• Sıcaklık kontrol ünitesi arayüzü: Engel protokolü, 20 mA akım döngüsü

• 4 yollu akış regülatörü (0-10 l/dak)

• Hortum özellikleri: maks. 90 °C / 4 bar

• Kalıp soğutma için hortumlar

• Makinenin arkasında 4 sıcaklık kontrol devresi

• Hortum kelepçeli durulama nozulu

• 2× ENGEL e-formo sıcaklık kontrol sistemleri (1-15 l/dak, 8 devre, maks. 120 °C)

• Sabit plaka için 1 dağıtıcı, hareketli plaka için 1 dağıtıcı

• Çalışma tarafında ek e-formo ünitesi (isteğe bağlı)

Tahrik ve Hidrolik

• ENGEL ecodrive S+V3 (hız kontrollü servo sürücü)

• Basınç ve hız için kapalı kontrol sistemi (kapalı döngü)

• 2× 50 L hidrolik akümülatörler (püskürtme işlemi için)

• Ön taraftaki pil konumu (çizime göre)

• Yağ soğutucusu (standart kapasite)

• Yağ doldurulmadan tedarik edilir (devreye alma sırasında yağ çinko içerir)

• Optimize edilmiş kontrol, filtreleme, yağ ön ısıtma ve soğutma ile sessiz, enerji tasarruflu hidrolikler

Enjeksiyon Ünitesi

• Bi-metalik silindir (Fe bazlı), aşınmaya ve korozyona dayanıklı, 350 °C'ye kadar

• Varil üzerinde ek bölge ısıtması

• S8 vidası için baskı pulu (diyafram), Ø 60 mm, L/D 24, geometri G1

• UNR9 RGB çek valf (toz metalürjik krom çelik)

• Korozyona dayanıklı flanş

• Özel açık nozul, korozyona dayanıklı, flanş dişi V445x3, yarıçap 15 mm, delik 8 mm

• Sıcak yolluk bağlantısına uygun nozul çıkışı

• 230 V silindir ve nozul ısıtması

• Seramik silindir kapakları

• Yalıtımlı ısıtma alanları (PC, PMMA, PVC vb. için uygun değildir)

Elektrik Sistemi

• Besleme gerilimi: 3×400 V + N + PE / 50 Hz

• Schuko prizler (230 V), maks. 2 adet

• 3 fazlı CEE priz (10/16 A)

• Potansiyelsiz kontaklar: 4 giriş / 4 çıkış (serbestçe programlanabilir)

Arayüzler (Euromap)

• 13 - Çekirdek çekme son konumları

• 14 - Isıtma

• 63 - Çevrimiçi veri erişimi

• 65 - Tank hesaplaması

Robot ve Aksesuarları

• ENGEL easix robot (KR 60, özel versiyon)

• Robot kontrol ünitesi birden fazla kez entegre edilmemiş

• ENGEL'de montaj ve test

• Kullanım talimatları: basılı + CD (Almanca)

Uyumluluk, Tasarım ve Ekstralar

• EN 201 uygunluğu (makine güvenliği)

• Boya kaplaması: RAL 9002 (gri-beyaz) & RAL 5002 (ultramarin mavi), özel ENGEL tasarımı

• E-connect.24 temel paket (uzaktan bakım)

• Makine ayakları (standart versiyon)

• Almanca etiketleme

• 4 E-Flomo ünitesinin tamamı ENGEL tarafından tamamen yenilendi
