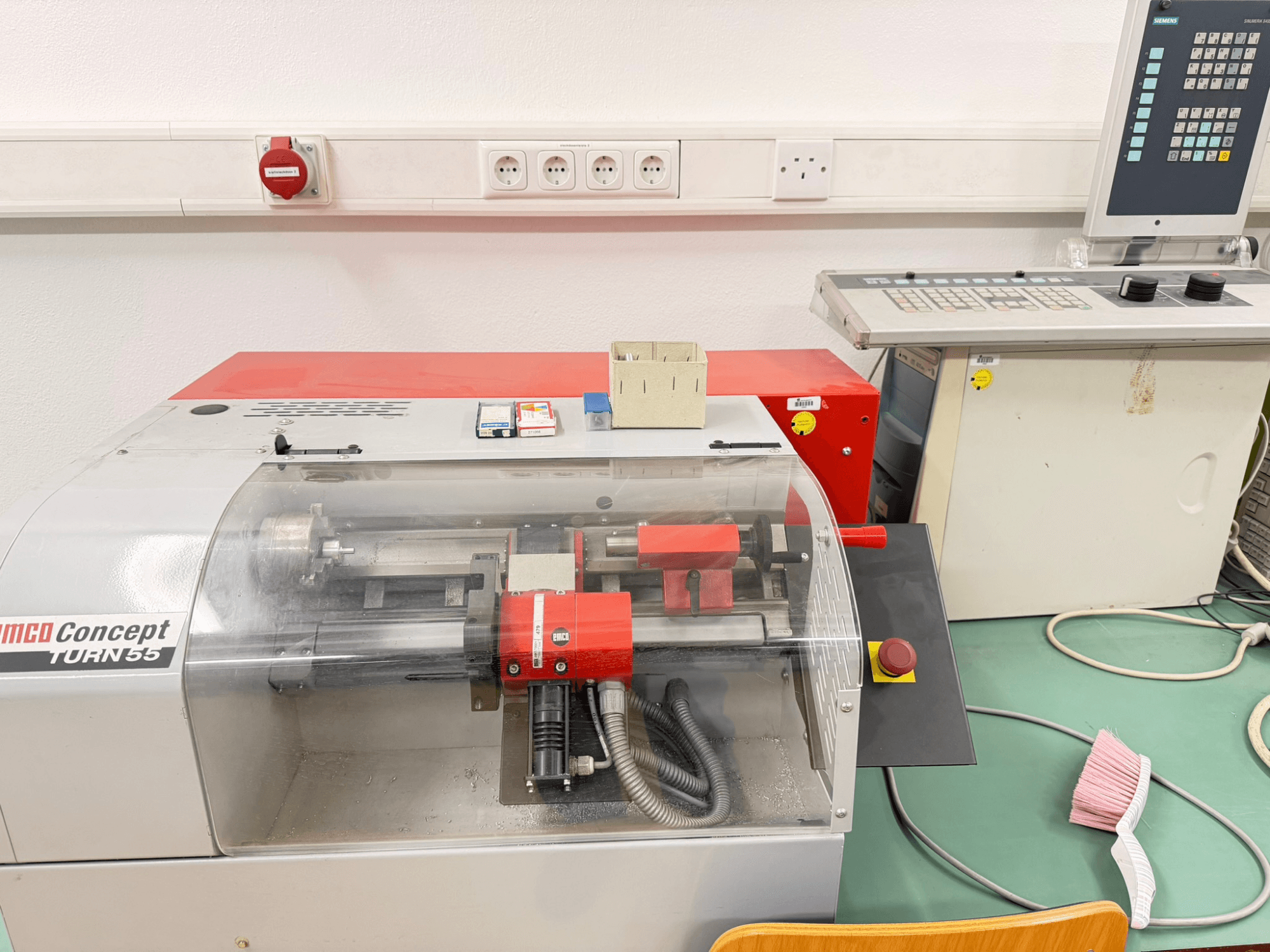

EMCO - Concept Turn 55DE-TUR-EMC-2006-00003

Çalışma alanı

• Yatak üzerinde salıncak: 130 mm

• Çapraz kızak üzerinde salınım: 60 mm

• Maksimum dönüş çapı: 52 mm

• Maksimum parça uzunluğu: 215 mm

İş Mili/İş Tutucu

• Mil bağlantısı: fabrika standardı

• İş mili deliği: 16 mm

• Ayna çapı: 74 mm

• Aynadaki delik: 15 mm

• Otomatik ayna çapı: 76 mm

• Mekanik hız adımları: 2

• Maksimum tork: 14 Nm

Aletler

• Takım tareti pozisyonları: 8

• Takım tutucular (dahili/harici): 4/4

• Takım sapı boyutu: 12 x 12 mm

• Delme çubuğu çapı: 10 mm

Beslemeler / Sürücüler / Doğruluk

• Besleme tahrikleri: 3 fazlı step motorlar; çözünürlük 0,0005 mm

• Hızlı travers X/Z: 2 m/dak

• Çalışma beslemesi X/Z: 0-2 m/dak

• Besleme kuvveti X/Z: 1000 N

• Konum dağılım X: 0,008 mm

• Konum dağılım Z: 0,008 mm

Punta

• Quill stroku: 35 mm

• Tüy çapı: 22 mm

• Konik: MK1

• Otomatik punta stroku: 15 mm

Yağlama

• Kılavuz yollar: yağ

• Diğer yağlama noktaları: gres

Pnömatik

• Besleme basıncı: 6 bar

• Bağlantı: 10 mm

Elektrik

• Güç kaynağı: 115/230 V

• Gerilim toleransı: +5/-10 %

• Frekans: 50/60 Hz

• Maksimum sigorta: 12 A

Boyutlar/Ağırlık/Gürültü

• Zeminden eksen yüksekliği: 320 mm

• Ayak izi: 840 x 695 mm

• Ses basıncı seviyesi: 65 dB(A)

Makine bileşenlerinde hafif korozyon (benzer makineler için yaygındır)

4+4 istasyonlu takım tareti

Punta MK1, quill ve merkez noktası dahil

3 çeneli ayna takılıdır, ek çene seti dahil değildir

Pensler mevcuttur, ancak pens mandreni yoktur

Matkap aynası (MK1) ve matkap uçları dahil değildir

Resimlerde gösterildiği gibi mevcut aletler

5,5 mm Alyen anahtarı dahildir

Siemens Sinumerik 810/840D Torna/Freze kontrolü (PC & CD)

Lisans anahtarı dahildir, muhtemelen devredilebilir

Kullanım kılavuzu ve makine belgeleri dahildir

Veri taşıyıcıları dahil
