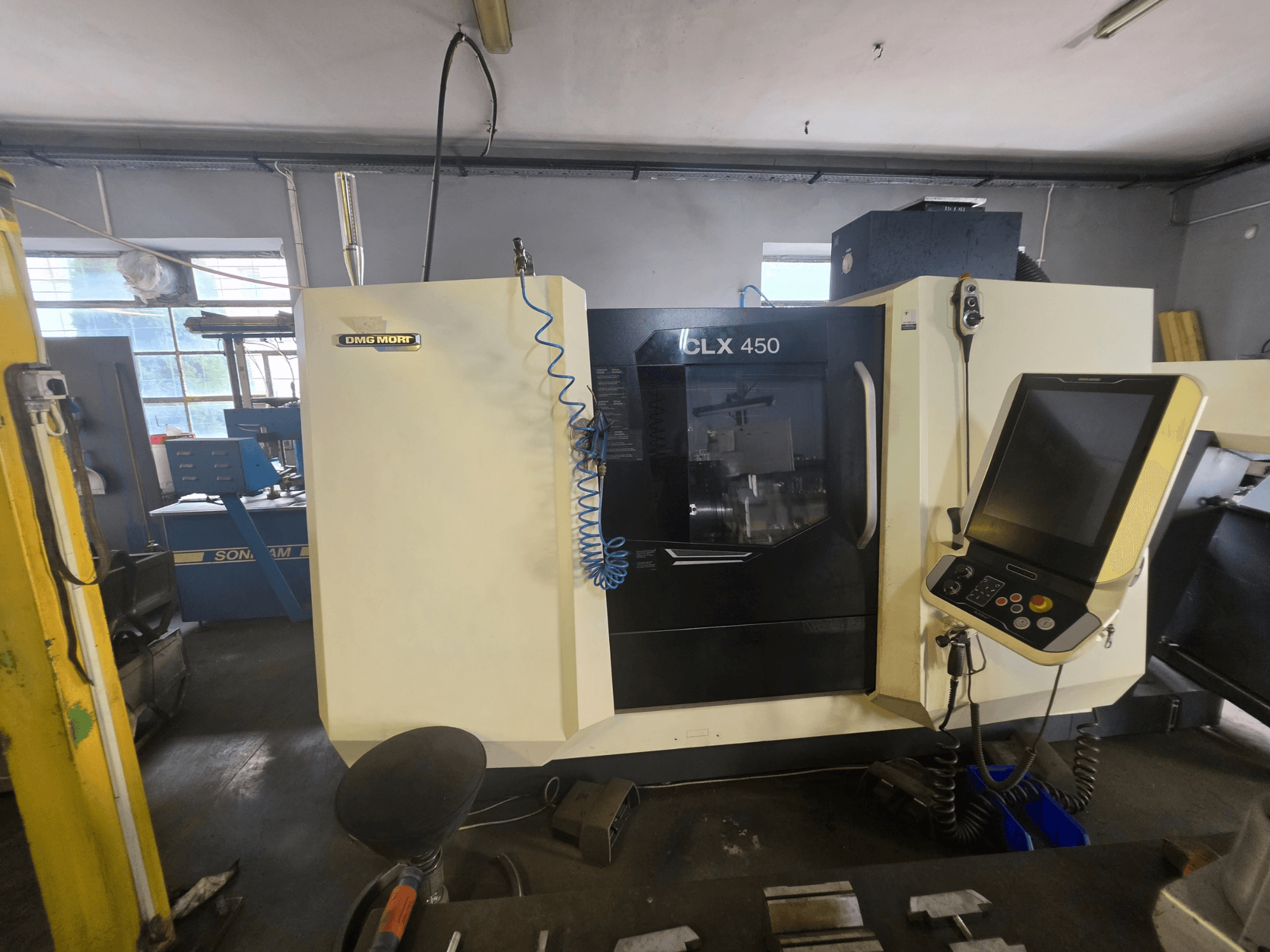

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Kontrol Sistemi: Siemens 840D (ShopTurn ile)

• HMI: DMG MORI SLIMline Multi-Touch, 19 inç dokunmatik ekran

• İş mili çalışma saati: yaklaşık 2.928 saat

Çalışma kapasitesi ve eksenler

• Eksenler: X, Y, Z; ana ve karşı iş milinde C ekseni

• Maks. tornalama çapı: 400 mm

• Yatak üzerinden dönüş çapı: 700 mm

• Çapraz kızak üzerinde dönüş çapı: 370 mm

• Hızlı hareket: X/Z 30 m/dk; Y 22,5 m/dk

Ana iş mili

• Mil ucu: A2-8

• Çubuk kapasitesi: 80 mm

• Güç: 25,5 kW (%40 ED) / 17 kW (S1)

• Tork: 426 Nm (%40 ED) / 283 Nm (S1)

• Diferansiyel sıkıştırma basıncı fonksiyonu

Karşı mil

• Maksimum hız: 5.000 dev/dak

• Mil ucu: A2-6

• Güç: 14 kW (%40 ED) / 13 kW (S1)

• Tork: 192 Nm (%40 ED) / 171,5 Nm (S1)

• Diferansiyel sıkıştırma basıncı fonksiyonu

• İç mandren yıkama

• Yardımcı punta fonksiyonu

Takım kulesi ve tahrikli takımlar

• 6 ek BT istasyonlu 12 konumlu VDI 40 taret

• Tahrikli takımlar: 4.000 dev/dk'ya kadar

• Tahrikli takım gücü/tork: 5,44 kW (%40 ED) / 20 Nm (%40 ED)

Donanım/seçenekler (makineye entegre)

• Kurulum paketi: 12 bar soğutma sıvısı besleme sistemi; 5 bar soğutma sıvısı yıkama tabancası

• Güvenli sıkıştırma paketi

• Bağlantı: DMG MORI IoTconnector; DMG MORI Messenger V4

• Siemens yazılım seçenekleri: Multi Threading 2.0; Değişken iş mili hızı; Y ekseni kesme döngüsü; Yiv açma döngüsü

Elektriksel veriler

• Besleme gerilimi: 400 V ±%10, 50 Hz

• Fazlar: L1, L2, L3, N, PE

• Bağlı yük: 39 kVA

• Maksimum nominal akım: 56 A
