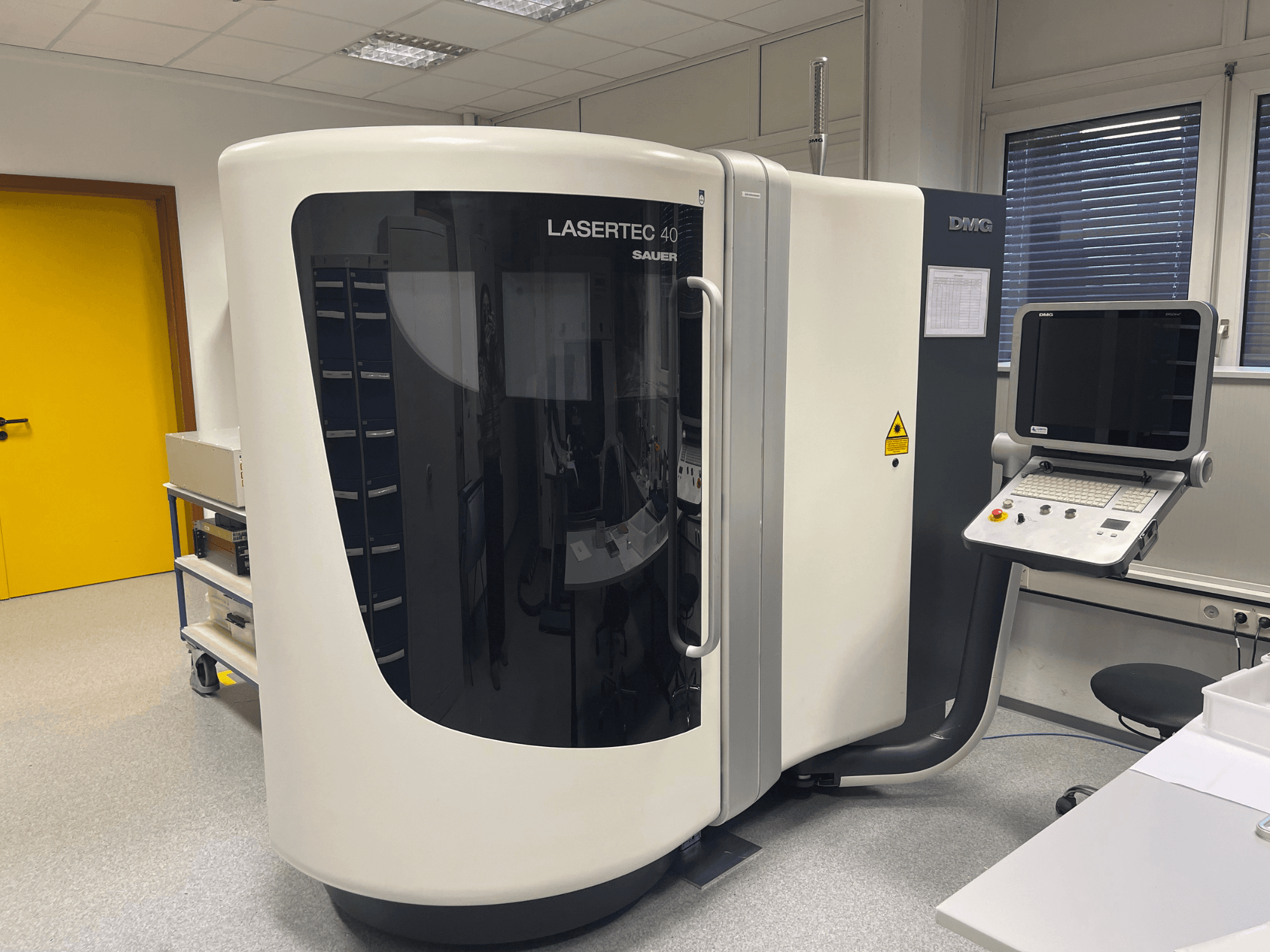

DMG - Lasertec 40 DE-OTH-DMG-2009-00001

Makinenin kapladığı alan (çıkarma ile çalıştırma/bakım dahil): Derinlik 3,5 m, Genişlik 3,0 m, Yükseklik 2,5 m

X-Y tablası ile ağırlık: yaklaşık 2.500 kg

Makine güç tüketimi (lazer ve soğutma ünitesi ile): 16 kVA

Sigorta: 400 V'ta 40 A

Çalışma gerilimi: 3/N/PE/400 V/230 V 50 Hz

İzin verilen maksimum sapma: ±%10

Kontrol gerilimi: 24 V DC

İzin verilen ortam sıcaklığı: +15°C ila +35°C

İzin verilen bağıl nem: maks. 20°C'de %75

Hareket aralığı (X-Y tablası ile): X = 400 mm (boylamasına), Y = 300 mm (enlemesine), Z = 500 mm (dikey)

Masa boyutu: 400 x 300 mm

Besleme tahriki: Her bir lineer eksende dijital kontrollü AC motor ve bilyalı vida

Maksimum ilerleme hızı: X/Y: 15 m/dak; Z: 12 m/dak

Kılavuzlar: Tüm lineer eksenlerde vidalı mil kılavuzları

Ölçüm sistemleri: X, Y, Z dolaylı doğrusal kodlayıcı

Makine hassasiyeti: P = 0,010 mm (VDI/DGQ 3441)

Lazer tipi: Pikosaniye lazer

Ortalama lazer gücü: 50 W

Dalga boyu: 1064 nm

Tarayıcı: Düzlemsel alan lensi; odak uzaklığı 163 mm; alan boyutu 65 x 65 mm

Yağlama: Manuel merkezi yağlama

Elektrik kontrol kabini: soğutma üniteli (makineye entegre)

Kabin: Tavan dahil tamamen kapalı kabin; lazer güvenlik ekranı (isteğe bağlı olarak çoklu); optimum operatör erişimi
